Следует отметить, что еще одним прототипом при разработке «Витязей» стал пистолет-пулемет ПП-19 «Бизон», у которого была заимствована система автоматики, работающая за счет использовании энергии отдачи свободного затвора. При этом, впрочем, пришлось изменить конструкцию досылателя, так как в отличие от магазина «Бизона» с однорядным выходом патронов магазин «Витязей» выполнен двухрядным с шахматным расположением патронов. По сравнению с «Бизоном» изменено также положение рукоятки перезаряжания. Она сдвинута вперед, а вырез для нее в крышке ствольной коробки полностью закрывается щитком переводчика режимов стрельбы (когда последний находится в положении «предохранитель»). Благодаря этому предотвращается попадание грязи внутрь ствольной коробки.

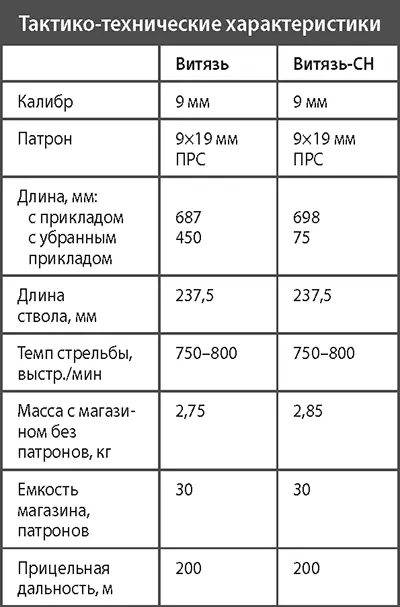

Основным боеприпасом к обоим вариантам пистолета-пулемета «Витязь» является новый патрон 9×19 мм ПРС (ПРС – пониженная рикошетирующая способность). Он имеет оболочечную пулю со свинцовым сердечником, начальная скорость которой составляет 360 м/с.
Можно стрелять и отечественными патронами 9×19 мм 7 Н21 (пуля со стальным сердечником) и 9×19 мм 7 Н31 (бронебойная пуля), а также патронами 9×19 мм Parabellum зарубежного производства.
Учитывая опыт применения автоматов Калашникова, когда бойцы соединяли изолентой два магазина в целях повышения боевой скорострельности автомата, конструкторы «Витязей» разработали и включали в комплект поставки специальное крепежное устройство, соединяющее два магазина в один блок. Магазины в блоке располагаются горловинами вверх, правый магазин смещен вниз относительно левого.
Примечательно, что снаряжение магазинов может быть существенно ускорено благодаря применению обойм. В комплект поставки входят четыре обоймы на 15 патронов и переходник.
Устойчивость пистолетов-пулеметов при стрельбе обеспечивается металлическим рамочным прикладом, который в походном положении складывается вперед-влево и фиксируется вдоль ствольной коробки. У пистолета-пулемета «Витязь-СН» имеется также передняя рукоятка.
Пистолет-пулемет «Витязь» оснащен такими же открытыми механическими прицельными приспособлениями, как и АКС-74У: мушкой и перекидным целиком на 100 и 200 м. «Витязь-СН» имеет прицельную планку на 4 дистанции от 50 до 200 м.
Для установки коллиматорного прицела на левой стороне обоих вариантов «Витязей» закреплена стандартная присоединительная планка.
Особенностью «Витязя-СН» является использование стандартизованных в вооруженных силах многих стран мира присоединительных планок типа Picatinny для применения различного тактического снаряжения. По типу и месту расположения этих планок на «Витязь-СН» различают исполнение Сб-20 с планкой Picatinny на крышке ствольной коробки и Сб-20–01 со стандартной планкой на левой стороне ствольной коробки. Возможно использование цевья с нижней и боковой планками Picatinny, на которых устанавливают боевой фонарь, лазерный целеуказатель и переднюю рукоятку.
На стволе пистолетов-пулеметов может быть закреплен прибор бесшумной и беспламенной стрельбы.

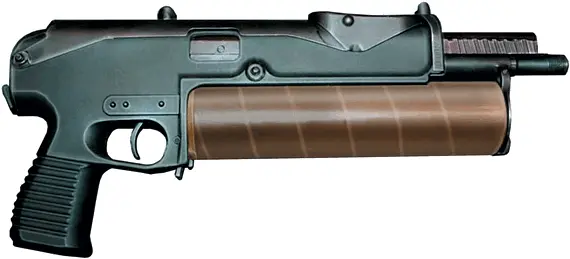

Пистолет-пулемет ПП-90 М1

Пистолет-пулемет ПП-90 М1 разработан предприятием КБП и предназначен для вооружения подразделений полиции и внутренних войск МВД России, армейских подразделений, не принимающих непосредственного участия в боевых действиях, экипажей бронемашин и вертолетов, а также расчетов тяжелого пехотного оружия.
ПП-90 М1 в значительной степени отвечает основным требованиям, предъявляемым к современному личному оружию обороны, разрабатываемому во многих странах мира в соответствии с концепцией PDW (Personal Defence Weapon – личное оружие обороны). Как известно, такое оружие должно постоянно находиться при военнослужащем, не мешая выполнению им своих обязанностей, т. е. быть максимально легким и компактным. Одновременно оно должно обеспечивать достаточную эффективность огня, позволяющую сдерживать противника, вооруженного общевойсковым стрелковым оружием.
Ударно-спусковой механизм допускает ведение стрельбы одиночными выстрелами и очередями. Переводчик режимов стрельбы, выполняющий также функции предохранителя, расположен на левой стороне ствольной коробки над спусковой скобой.
Особенностью конструкции ПП-90 М1 является то, что ствол и затворная группа выполнены в виде отдельного сборочного узла, причем направляющие для движения затвора и отражатель находятся на стволе, удар в заднем крайнем положении практически отсутствует. Это позволило существенно уменьшить нагрузки на конструкцию пистолета-пулемета и использовать пластмассовый корпус, изготовленный методом литья под давлением в виде одной детали с пистолетной рукояткой управления стрельбой и спусковой скобой. В свою очередь, это положительно сказалось на стоимости изготовления пистолета-пулемета и повысило коррозионную стойкость оружия в целом.
Необычным является способ взведения затвора. Вместо рукоятки затвора используется клавиша (кнопка) взведения в виде снабженной насечкой передней части затвора, выступающей из корпуса над стволом. По мнению разработчиков, это позволило уменьшить толщину оружия и сделать его более пригодным для скрытого ношения.
Компактность пистолета-пулемета в походном положении обеспечивается благодаря металлическому прикладу, складывающемуся вперед-вверх.
К особенностям ПП-90 М1 относится и оригинальный механизм подачи патронов, позволяющий использовать как шнековые магазины большой емкости, так и простые коробчатые магазины.
Шнековый магазин к ПП-90 М1 по своей конструкции близок к магазинам ижевского ПП-19 «Бизон-2» и пистолета-пулемета американской фирмы Calico. Магазин имеет изготовленный из пластмассы цилиндрический корпус и расположенный в нем шнековый винт, в пазах которого патроны располагаются пулями вперед. При каждом повороте винта под действием особой пружины очередной патрон продвигается к подавателю магазина. Емкость шнекового магазина составляет 64 патрона (4 стандартные коробки по 16 патронов в каждой). Магазин крепится горизонтально под стволом и при стрельбе может использоваться в качестве цевья. Преимущество магазина заключается в возможности обеспечения высокой плотности огня и длительного ведения боя без смены магазина. Кроме того, расположение магазина под стволом дает смещение центра тяжести оружия вперед и вниз, повышая устойчивость при стрельбе.
Существенным недостатком шнекового магазина является его высокая стоимость. Поэтому к ПП-90 М1 разработан дешевый прямой коробчатый магазин, изготавливаемый методом штамповки из листовой стали. Емкость этого магазина составляет 32 патрона (2 стандартные коробки по 16 патронов в каждой), патроны в нем располагаются в два ряда. Для присоединения коробчатого магазина используется адаптер, выполняющий также функции цевья.
