Пропорциональный счётчик
Пропорциона'льный счётчик,газоразрядный прибор для регистрации ионизирующих излучении , создающий сигнал, амплитуда которого пропорциональна энергии регистрируемой частицы, теряемой в его объеме на ионизацию. Заряженная частица, проходя через газ, наполняющий П. с., создаёт на своём пути па'ры ион — электрон, число которых зависит от энергии, терямой частицей в газе. При полном торможении частицы в П. с. импульс пропорционален энергии частицы. Как и в ионизационной камере , под действием электрического поля электроны движутся к аноду, ионы — к катоду. В отличие от ионизационной камеры вблизи анода П. с. поле столь велико, что электроны приобретают энергию, достаточную для вторичной ионизации. В результате вместо каждого первичного электрона на анод приходит лавина электронов и полное число электронов, собранных на аноде П. с., во много раз превышает число первичных электронов. Отношение полного числа собранных электронов к первоначальному количеству называется коэффициентом газового усиления (в формировании импульса участвуют также и ионы). В П. с. обычно катодом служит цилиндр, а анодом — тонкая (10—100 мкм ) металлическая нить, натянутая по оси цилиндра (см. рис. ). Газовое усиление осуществляется вблизи анода на расстоянии, сравнимом с диаметром нити, а весь остальной путь электроны дрейфуют под действием поля без «размножения». П. с. заполняют инертными газами (рабочий газ не должен поглощать дрейфующие электроны) с добавлением небольшого количества многоатомных газов, которые поглощают фотоны, образующиеся в лавинах.
Типичные характеристики П. с.: коэффициент газового усиления ~ 10 3—10 4(но может достигать 10 6и больше); амплитуда импульса ~ 10 -2 в при ёмкости П. с. около 20 пкф ; развитие лавины происходит за время ~ 10 -9 — 10 -8сек, однако момент появления сигнала на выходе П. с. зависит от места прохождения ионизующей частицы, т. е. от времени дрейфа электронов до нити. При радиусе ~ 1 см и давлении ~ 1 атм время запаздывания сигнала относительно пролёта частицы ~ 10 -6 сек. По энергетическому разрешению П. с. превосходит сцинтилляционный счётчик , но уступает полупроводниковому детектору . Однако П. с. позволяют работать в области энергий < 1 кэв , где полупроводниковые детекторы неприменимы.
П. с. используются для регистрации всех видов ионизирующих излучений. Существуют П. с. для регистрации a - частиц, электронов, осколков деления ядер и т.д., а также для нейтронов, гамма- и рентгеновских квантов. В последнем случае используются процессы взаимодействия нейтронов, g - и рентгеновских квантов с наполняющим счётчик газом, в результате которых образуются регистрируемые П. с. вторичные заряженные частицы (см. Нейтронные детекторы ). П. с. сыграл важную роль в ядерной физике 30—40-х гг. 20 в., являясь наряду с ионизационной камерой практически единственным спектрометрическим детектором.
Второе рождение П. с. получил в физике частиц высоких энергий в конце 60-х гг. в виде пропорциональной камеры, состоящей из большого числа (10 2—10 3) П. с., расположенных в одной плоскости и в одном газовом объёме. Такое устройство позволяет не только измерять ионизацию частицы в каждом отдельном счётчике, но и фиксировать место её прохождения. Типичные параметры пропорциональных камер: расстояние между соседними анодными нитями ~ 1—2 мм, расстояние между анодной и катодной плоскостями ~1 см ; разрешающее время ~ 10 -7 сек. Развитие микроэлектроники и внедрение в экспериментальную технику ЭВМ позволили создать системы, состоящие из десятков тыс. отдельных нитей, соединённых непосредственно с ЭВМ, которая запоминает и обрабатывает всю информацию от пропорциональной камеры. Т. о., она является одновременно быстродействующим спектрометром и трековым детектором.
В 70-х гг. появилась дрейфовая камера, в которой для измерения места пролёта частицы используется дрейф электронов, предшествующий образованию лавины. Чередуя аноды и катоды отдельных П. с. в одной плоскости и измеряя время дрейфа электронов, можно измерить место прохождения частицы через камеру с высокой точностью (~ 0,1 мм ) при числе нитей в 10 раз меньше, чем в пропорциональной камере. П. с. применяются не только в ядерной физике, но и в физике космических лучей , астрофизике, в технике, медицине, геологии, археологии и т.д. Например, с помощью установленного на «Луноходе-1» П. с. по рентгеновской флюоресценции производился химический элементный анализ вещества поверхности Луны.
Лит.: Векслер В., Грошев Л., Исаев Б., Ионизационные методы исследования излучений, М. — Л., 1949; Принципы и методы регистрации элементарных частиц, пер. с англ., М., 1963; Калашникова В. И., Козодаев М. С., Детекторы элементарных частиц, М., 1966 (Экспериментальные методы ядерной физики, [ч. 1]).
В. С. Кафтанов, А. В. Стрелков.

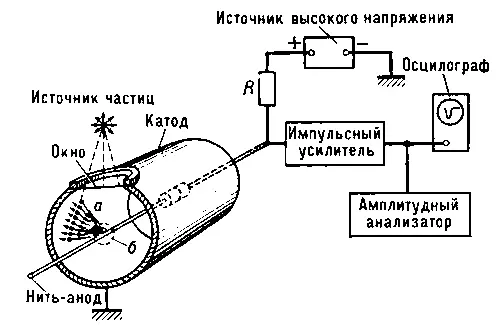

Схема пропорционального счетчика : а — область дрейфа электронов; б — область газового усиления.
Пропорция
Пропо'рция(от лат. proportio — соотношение, соразмерность), 1) в математике — равенство между двумя отношениями четырёх величин а , в , с , d : . Величины a , b , с , d называют членами П., причём а и d — крайними, a b и с — средними. Произведение средних членов П. должно равняться произведению крайних: bc = ad. Этим свойством, называемым основным свойством П., пользуются для проверки правильности П. и для выражения одного какого-либо её члена через остальные (например,
. 2) В пластических искусствах — соотношение величин элементов художественного произведения, а также отдельных элементов и всего произведения в целом. Различают, в частности, П. архитектурные и П., используемые для изображения человеческого тела и лица. Представления о П. возникли в ходе практической деятельности архитекторов и художников древнего мира, применявших при создании произведений определённые модули и геометрические построения. Кроме П., основанных на кратных и целочисленных отношениях, широко распространились системы пропорционирования, приводящие к иррациональным отношениям (например, золотое сечение ). Системы П., отражающие реально существующие в природе закономерности, нередко были связаны с мифологическими представлениями о гармонии Вселенной. В современной архитектуре и дизайне важное место занимает проблема разработки систем П. в условиях стандартизации размеров и параметров изделий.
