В. выбирают по характеристикам ( рис. 3 ), построенным для наиболее выгодных условий работы. На графике для различных типоразмеров в системе координат р—L ( р — давление в н/м 2, L — производительность в м 3/сек ) нанесены линии неизменных угловых скоростей w и кпд h). В соответствии с L и р на характеристике находят точку, определяющую искомые угловую скорость и кпд, после чего подсчитывается мощность.

Лит.: Экк Б., Проектирование и эксплуатация центробежных и осевых вентиляторов, пер. с нем., М., 1959; Калинушкин М. П., Вентиляторные установки, 6 изд., М., 1967.

М. П. Калинушкин.

Рис. 1. Центробежный вентилятор:1 — входное отверстие; 2 — спиральный кожух; 3 — двигатель; 4 — выпускное отверстие.

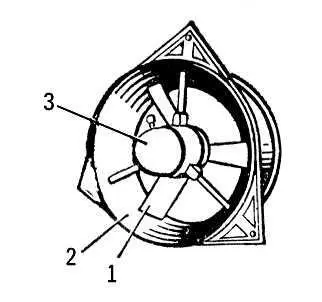

Рис. 2. Осевой вентилятор: 1 — лопаточное колесо; 2 — цилиндрический кожух; 3 — двигатель.

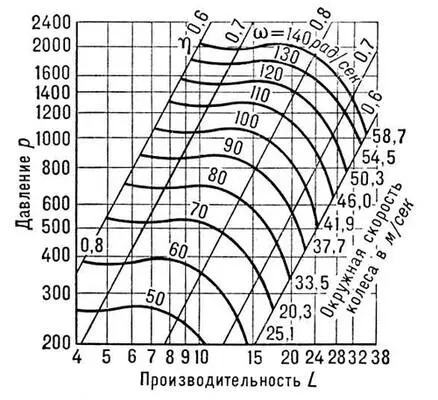

Рис. 3. Характеристика вентилятора.

Вентиля'ция(от лат. ventilatio — проветривание), регулируемый воздухообмен в помещении, а также устройства, которые его создают. В. предназначена для обеспечения необходимых чистоты, температуры, влажности и подвижности воздуха. Эти требования определяются гигиеническими нормативами: наличие вредных веществ в воздухе (газы, пары, пыль) ограничивается предельно допустимыми (безвредными для здоровья людей) концентрациями, а температура, влажность и подвижность воздуха устанавливаются в зависимости от условий, необходимых для наиболее благоприятного самочувствия человека. Для многих производственных помещений (цехи сборки точных механизмов, радиоэлектроники и др.) чистота воздуха, его температура и влажность определяются также особенностями технологического процесса. В ряде случаев температура и влажность воздуха в помещениях должны отвечать условиям наилучшей сохранности находящихся в них предметов и материалов (фондохранилища музеев, архивы, склады), оборудования, а также строительных конструкций.

Основной источник выделения вредных веществ, тепла и влаги в производственных помещениях — происходящий в них технологический процесс. В жилых домах эти выделения имеют место, главным образом, в санитарных узлах и кухнях, особенно во время пользования газовыми плитами. Жизнедеятельность человеческого организма также сопровождается выделением вредных веществ (углекислый газ), запахов, тепла и влаги. Приготовление пищи, стирка, купание, чистка одежды повышают температуру и влажность воздуха помещений, увеличивают его запылённость и бактериальную загрязнённость (особенно при наличии больных). Все эти вещества подлежат удалению посредством В. При загрязнении воздушного бассейна (например, выхлопными газами автомобильного транспорта, промышленными выбросами и др.) вредные вещества могут попадать в помещения с наружным воздухом.

Источниками дополнительных теплопоступлений в помещения являются солнечная радиация (в основном через окна), а также искусственное освещение. Уменьшение выделения вредных веществ, избытков тепла и влаги — существенный фактор улучшения состояния воздушной среды в производственных помещениях, оно создаёт также более благоприятные условия для действия В. В этих целях в производственных процессах применяют нетоксичные или малотоксичные вещества, герметизируют технологическое оборудование и коммуникации, покрывают тепловой изоляцией поверхности, выделяющие тепло. Снижение избыточных теплопоступлений достигается применением солнцезащитных устройств на окнах, теплопоглощающих стекол, использованием для освещения светильников с принудительным отводом тепла и др. мероприятиями. Гигиенические нормы, действующие в СССР, предусматривают, что воздух жилых помещений должен иметь (в зимний период): температуру 18—22°С, относительную влажность 40—60%, подвижность 0,1—0,2 м/сек, содержание CO 2не более 0,1%; в воздухе не должно быть примесей вредных газов.

Различают В.: приточную, вытяжную, приточно-вытяжную, общеобменную, местную, естественную и механическую.

Приточная В. обеспечивает только подачу чистого воздуха в помещение; удаление воздуха из него происходит в основном через неплотности в ограждающих конструкциях и открывающиеся двери, за счёт возникающего избыточного давления.

Вытяжная В. предназначена для удаления воздуха из вентилируемого помещения и создания в нём разрежения, за счёт которого в это помещение через неплотности в ограждениях и двери может поступать воздух снаружи и из соседних помещений.

Приточно-вытяжная В. обеспечивает одновременно подачу воздуха в помещение и организованное удаление его; при этом в зависимости от соотношения количества подаваемого и извлекаемого воздуха в помещении может быть избыточное давление или разрежение. В смежных помещениях избыточное давление и разрежение препятствуют проникновению загрязнённого воздуха из одного помещения в другое (например, из курительной в фойе, из кухни в обеденный зал, из гальванического отделения в сборочный цех и т.д.). Для эффективности этого приёма необходимо, чтобы избыточное давление или разрежение в вентилируемых помещениях создавалось устойчиво интенсивным воздухообменом. Показателем интенсивности воздухообмена, который может происходить без вентиляционного устройств (через неплотности в ограждениях, под действием ветра и разности температур внутреннего и наружного воздуха), является кратность воздухообмена, то есть отношение объёма поступающего или удаляемого в течение 1 ч воздуха к внутреннему объёму помещения.

При общеобменной В., применяемой во всех жилых и общественных зданиях, выделяющиеся в помещении вредные вещества разбавляются подаваемым в него чистым воздухом до предельно допустимых концентраций; избытки тепла и влаги ассимилируются приточным воздухом, который должен иметь при этом более низкие температуру и влажность.

Местная приточная В. создаёт требуемые условия воздушной среды на ограниченном пространстве производственных помещений при помощи воздушных душей, воздушных оазисов и т.п. При местной вытяжной В. вредные включения улавливаются и удаляются от мест их возникновения посредством местных отсосов: вытяжных шкафов ( рис. 1 ), зонтов, бортовых отсосов ( рис. 2 ) и др. При выделении вредных веществ от технологического оборудования последнее снабжается встроенными местными отсосами и укрытиями, представляющими собой его неотъемлемую часть.
