Лит.: Нефтепродукты. Справочник, под ред. Б. В. Лосикова, М., 1966; Моторные и реактивные масла и жидкости, под ред. К. К. Папок и Е. Г. Семенидо, 4 изд., [М., 1964].

Н. Г. Пучков.

Гидравли'ческий дви'гатель, машина, преобразующая энергию потока жидкости в механическую энергию ведомого звена (вала, штока). По принципу действия различают Г. д., в которых ведомое звено перемещается вследствие изменения момента количества движения потока жидкости ( гидротурбина , водяное колесо ), и объёмные Г. д., действующие от гидростатического напора в результате наполнения жидкостью рабочих камер и перемещения вытеснителей (под вытеснителем понимается рабочий орган, непосредственно совершающий работу в результате действия на него давления жидкости, выполненный в виде поршня, пластины, зуба шестерни и т.п.). В Г. д. первого типа ведомое звено совершает только вращательное движение. В объёмных Г. д. ведомое звено может совершать как ограниченное возвратно-поступательное или возвратно-поворотное движение (гидроцилиндры), так и неограниченное вращательное движение (гидромоторы). Гидроцилиндры подразделяются на силовые и моментные; в силовом гидроцилиндре ( рис. 1 ) шток, связанный с поршнем, совершает прямолинейное возвратно-поступательное движение относительно цилиндра: в моментном гидроцилиндре, называемом также квадрантом ( рис. 2 ), вал совершает возвратно-поворотное движение относительно корпуса на угол, меньший 360°.

Гидромоторы разделяются на поршневые, в которых рабочие камеры неподвижны, а вытеснители совершают только возвратно-поступательное движение, и роторные. В роторных гидромоторах рабочие камеры перемещаются, а вытеснители совершают вращательное движение, которое может сочетаться с возвратно-поступательное (кулисные гидромоторы). В зависимости от формы вытеснителей кулисные гидромоторы подразделяют на пластинчатые и роторно-поршневые (радиальные и аксиальные). Наиболее распространены аксиальные роторно-поршневые ( рис. 3 ), в которых давление рабочей жидкости на поршень создаёт на наклонной шайбе реактивное усилие, приводящее во вращение вал. Объёмные Г. д. применяют в гидроприводе машин. Давление рабочей жидкости достигает 35 Мн/м 2 (350 кгс/см 2 ). Гидромоторы изготовляют мощностью до 3000 квт .

Лит.: Объёмные гидравлические приводы, М., 1969.

И. З. Зайченко.

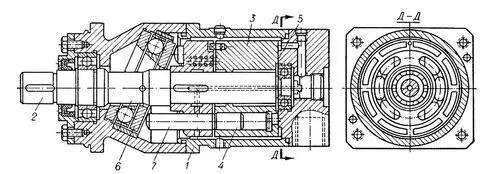

Рис. 3. Аксиальный роторно-поршневой гидромотор: 1 — корпус; 2 — вал; 3 — ротор; 4 — поршень; 5 — распределительный диск; 6 — наклонная шайба; 7 — толкатель.

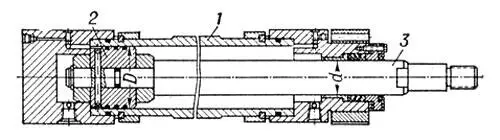

Рис. 1. Силовой гидроцилиндр: 1 — цилиндр; 2 — поршень; 3 — шток.

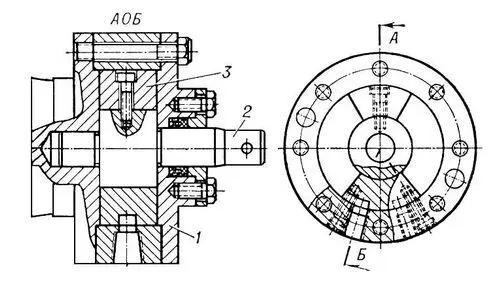

Рис. 2. Моментный гидроцилиндр: 1 — корпус; 2 — вал; 3 — лопасть.

Гидравли'ческий дро'ссель, устройство, устанавливаемое на пути движения жидкости для ограничения её расхода или изменения давления в канале. Г. д. бывают постоянными (нерегулируемыми) и переменными (регулируемыми). К постоянным Г. д. относятся капилляры, втулки, шайбы, пакеты шайб; к переменным — золотниковые нары, дроссели типа сопло — заслонка, винтовые дроссели. В зависимости от режима потока жидкости в рабочем канале (ламинарного или турбулентного) Г. д. могут быть линейными, на которых перепад давлений пропорционален расходу жидкости, и квадратичными, на которых перепад давлений пропорционален квадрату расхода протекающей жидкости. Г. д. применяют для изменения расхода рабочей жидкости с целью регулирования скорости рабочих органов машин; создания требуемых перепадов давления рабочей жидкости в гидросистемах; управления гидроусилителями в следящих гидроприводах.

В. А. Хохлов.

Гидравли'ческий затво'р, то же, что водяной затвор .

Гидравли'ческий инструме'нт, ручная машина с гидравлическим приводом, применяемая для различных технологических операций: затяжки резьбовых соединений, запрессовки и выпрессовки деталей и др. Г. и. выполняются с поршневыми, ротационными, винтовыми и др. двигателями. Распространение получили Г. и. поступательного действия с поршневыми двигателями, например гидравлические гайковёрты. Г. и. работают бесшумно и достаточно надёжны в эксплуатации. Основное преимущество Г. и. перед пневматическими и электрическими инструментами — возможность получения значительно больших усилий (моментов) при тех же габаритах инструментов. Это обусловлено тем, что гидравлические двигатели могут работать при давлении в 10 раз большем, чем пневматические двигатели. Однако для Г. и. необходима установка насоса для подачи рабочей жидкости к гидравлическому двигателю, а также монтаж коммуникаций высокого давления.

М. Л. Гельфанд.

Гидравли'ческий кана'лв гидравлических машинах и гидроприводах, трубка любого поперечного сечения, через которую протекает гидравлическая жидкость . Площадь поперечного сечения Г. к. определяется наибольшим расходом и допустимой средней скоростью рабочей жидкости. Эта скорость зависит от назначения Г. к. и вязкости жидкости.

Гидравли'ческий кла'панв гидравлических машинах и гидроприводах, устройство, у которого размеры рабочего канала изменяются вследствие воздействия проходящего через него потока гидравлической жидкости . Г. к. могут выполнять следующие функции: предохранение гидросистемы и механизмов машины от перегрузки; создание определённого постоянного давления в отдельных звеньях гидросистемы; контроль направления потока жидкости; редуцирование давления жидкости в отдельных звеньях гидросистемы; создание определённого постоянного перепада давления на отдельных участках гидросистемы; осуществление заданной последовательности действия рабочих органов машины с целью блокировки.

В. А. Хохлов.

Гидравли'ческий мо'лот, машина для обработки металла действием ударов падающих частей, разгоняемых жидкостью, находящейся под высоким давлением. Г. м. применяются для ковки, объёмной и листовой штамповки. По конструкции аналогичны молотам с др. энергоносителем, например паровоздушным молотам . Г. м. не получили большого распространения вследствие сложности регулирования энергии удара.
