Картосхе'ма(от карта и схема ), упрощённая карта, обычно лишённая картографической сетки. Схематизм изображения позволяет получить в наглядной форме общее представление о показанном на К. явлении (событии) и подчеркнуть его существенные черты. Содержание К. строго ограничено элементами, важными для понимания её сюжета. Для рукописных К. иногда используют в качестве основы уже изданные географические карты, на которых обобщённо, схематично и ярко вычерчивают содержание К.

Картофелекопа'тель,машина для выкапывания картофеля, отделения клубней от земли и ботвы и сбрасывания клубней на поверхность поля. Промышленность СССР выпускает К. элеваторного (КТН-2Б), грохотного (КВН-2М) и швыряльного (КТН-1А) типов. К. аналогичных типов выпускаются за рубежом. К. элеваторного типа ( рис. ) имеет лемехи для подкапывания двух рядков картофеля, 3 элеватора (основные прутковые и каскадный), которые разрыхляют и просеивают почву. Оставшаяся масса поступает на вибрационную решётку, через просветы которой дополнительно просыпаются почва и мелкие примеси. Клубни, ботва и оставшиеся примеси падают с решётки на поверхность поля. Затем клубни подбирают вручную. К. грохотного типа вместо прутковых элеваторов имеет двухрешётный грохот. Лемехи этого К. закреплены на передней кромке 1-го решета и колеблются вместе с ним, что улучшает подбор подкапываемого пласта. На конце 2-го решета грохота закреплена решётка, аналогичная вибрационной решётке К. элеваторного типа. К. швыряльного типа имеет лемех, подкапывающий 1 рядок картофеля, и вращающийся ротор, который подхватывает подкопанный рядок и разбрасывает массу по поверхности поля. Все К. навесные. Рабочие органы их приводятся в действие от вала отбора мощности трактора. Производительность К.: КТН—2Б — 0,30—0,45 га / ч ., КВН—2М — 0,36—0,42 га / ч ., КТН—1А — до 0,4 га / ч .

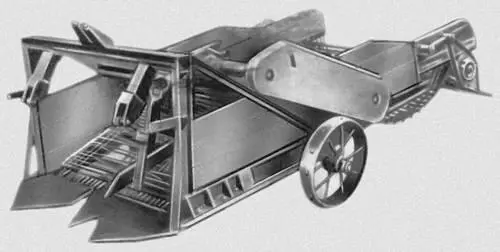

Картофелекопатель элеваторного типа КТН-2Б.

Картофелемо'йка,машина для очистки картофеля от земли, ботвы, соломы, камней и т.п. К. применяется на спиртовых, крахмало-паточных заводах и др. предприятиях, перерабатывающих картофель. Изготовляется в виде стального или бетонного жёлоба с полуцилиндрическим днищем и высокими бортами, внутри которого установлен вал с лопастями. На некотором расстоянии от днища жёлоба установлена прутковая решётка. В разгрузочную часть мойки непрерывно поступает вода, которая заполняет жёлоб К. до уровня сточного лотка. Картофель, подаваемый в загрузочную часть К. гидравлическим транспортом либо иным способом при помощи вращающихся с валом лопастей, постепенно перемещается навстречу потоку воды, к разгрузочной части мойки и при этом отмывается от земли, тяжёлых (камней, песка) и лёгких (соломы, щепок и т.п.) примесей. Производительность до 1000 т картофеля в сутки.

Картофелесажа'лка,машина для посадки клубней картофеля с одновременным внесением в почву минеральных удобрений. Может высаживать клубни (как целые, так и разрезанные) массой 30—50, 50—80, 80—120 г рядовым способом с междурядьями в 60 и 70 см с образованием гребней (гребневая посадка) и без них (гладкая посадка). В СССР выпускаются К. 2-рядные (СРН-2) и 4-рядные (СН-4Б, СН-4Б-1). Созданы 6-рядная К. (СКМ-6) и сажалка КСН-90 (для междурядий 90 см ). Основные рабочие органы К. СН-4Б ( рис. ) — бункеры, ложечно-дисковые высаживающие аппараты , сошники с дисковыми заделывающими органами, туковысевающие аппараты . В каждом бункере К. размещены шнек, подающий клубни к высаживающим аппаратам, ворошилка и встряхиватели. Рабочие органы К. приводятся в действие от вала отбора мощности трактора. Производительность К. ( га / ч ) : 1,08—1,36 (СН-4Б); 1,08—1,77 (СН-4Б-1); 1,51—2,05 (СКМ-6); 0,54—0,88 (СРН-2). При работе К. клубни под воздействием ворошилки и встряхивателей по наклонному дну бункера поступают в питательный ковш, захватываются ложечками высаживающего аппарата и сбрасываются ими в сошник. Одновременно в сошник из туковысевающего аппарата поступают удобрения. Клубни и удобрения из сошника попадают в борозду, которую засыпают почвой заделывающие органы (при гребневой посадке — парные диски, при гладкой — боронки).

За рубежом распространены двух- и четырехрядные К. различных конструкций. Широко используют К. с ручной закладкой клубней в карманы высаживающего аппарата. Применяют также К. с автоматическим захватом и высадкой клубней. Высаживающие аппараты таких К. чаще выполняют в виде движущихся ложечных цепей либо в виде вертикального диска с ложечными захватами.

Картофелесортирова'льный пу'нкт,комплект машин и оборудования для выделения из убранного машинами картофеля различных примесей и разделения клубней на мелкие (20—40 г ), средние (40—80 г ) и крупные (более 80 г ). В СССР выпускается пункт КСП-15 ( рис. ), который состоит из приёмного бункера с загрузочным транспортёром, роликовой картофелесортировки, двигателя внутреннего сгорания мощностью 3,3 квт (4,5 л . с .) для приведения в действие рабочих органов и комплекта переносных рельсов с тележками, на которые устанавливают контейнеры для отсортированных клубней. Рабочие органы К. п. можно приводить в действие от вала отбора мощности трактора или электродвигателем мощностью 2,8 квт . Производительность К. п. 15 т / ч . К. п. в сочетании с картофелеуборочным комбайном даёт возможность полностью механизировать процесс уборки картофеля.

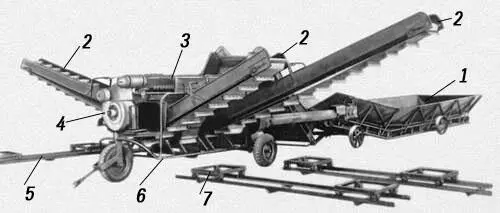

Картофелесортировальный пункт: 1 — приёмный бункер; 2 — выгрузные (переборочные) транспортёры; 3 — картофелесортировка; 4 — двигатель; 5 — переносные рельсы; 6 — рама; 7 — тележка для контейнеров с отсортированными клубнями.

Картофелесортиро'вка,машина для разделения (сортировки) клубней картофеля на 3 фракции, удаления почвы, комков, камней и отбора маточных и поврежденных клубней. В СССР выпускают К. РКС-10 ( рис. ) с роликовой сортирующей поверхностью, гладкие ролики которой выделяют из массы почву и растительные остатки, а фигурные (расположенные попарно и образующие фигурные отверстия) разделяют клубни на мелкие (20—40 г ), средние (40—80 г ) и крупные (более 80 г ); клубни до 20 г ролики сбрасывают в отходы. Под роликами размещены лотки, направляющие клубни каждой фракции на транспортёры, которые ссыпают клубни в тару или кузова транспортных средств. Рабочие органы К. приводятся в действие двигателем внутреннего сгорания, электродвигателем или от вала отбора мощности трактора. Производительность К. 10 т / ч .
