Кривоши'п,простейшее вращающееся звено кривошипного механизма . К. имеет цилиндрический выступ — шип, ось которого смещена относительно оси вращения К. на величину r , постоянную или регулируемую ( рис. ).

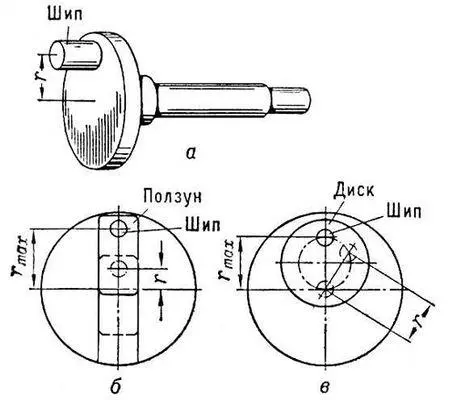

Типы кривошипов: а — с постоянным радиусом расположения шипа r; б — с регулируемым r при помощи ползуна; в — с регулируемым r поворотным диском.

Кривоши'пный механи'зм,механизм для преобразования одного вида движения в другой, имеет вращающееся звено в виде кривошипа или коленчатого вала , связанное со стойкой и другим звеном вращательными кинематическими парами (шарнирами). К. м. обычно имеют вращательные и поступательные кинематические пары . К. м. делятся на плоские (с движением всех звеньев в параллельных плоскостях) и пространственные, четырёхзвенные и многозвенные. Наиболее распространённые плоские четырёхзвенные К. м. делятся на три группы: шарнирные четырёхзвенные, кривошипно-ползунные, кривошипно-кулисные.

Шарнирные четырёхзвенные К. м. бывают двух видов: двухкривошипный для преобразования равномерного вращения одного кривошипа в неравномерное вращение другого ( рис.1 , а); частным случаем является шарнирный параллелограмм для передачи вращения с одного кривошипа на другой без изменения скорости ( рис.1 , б): кривошипно-коромысловый К. м., преобразующий вращение кривошипа в качательное движение коромысла ( рис.1 , в). Кривошипноползунные механизмы преобразуют вращение кривошипа в прямолинейное возвратно-поступательное движение ползуна или наоборот, широко используются в поршневых двигателях, насосах, компрессорах, прессах и других машинах. По расположению кривошипа и ползуна различают К. м. центральные ( рис. 2 , а) и смещенные ( рис. 2 , б). Кривошипно-кулисные механизмы обычно преобразуют равномерное вращение кривошипа в неравномерное вращательное движение, качательное ( рис. 3 , а) или возвратно-поступательное ( рис. 3, б ) движение кулисы. К. м. с качающейся кулисой используют в приводе движения резания металлорежущих станков. В большинстве К. м. имеются т. н. мёртвые положения (см. рис. 2 , а), в которых передача движения на кривошип невозможна и при выходе из которых ведомый кривошип может изменить направление вращения на обратное. Прохождение этих положений в поршневых двигателях обычно обеспечивается инерцией звеньев. При ведущем кривошипе вблизи мёртвых положений К. м. даёт значительный выигрыш в силе, что используется в прессах и др. рабочих машинах для получения больших сил на ползуне. Сложное движение шатунов К. м. иногда используют для привода рабочих органов некоторых машин — тестомесилок, снегопогрузчиков и др.

Кроме плоских четырёхзвенных механизмов, в ряде случаев применяют плоские многозвенные К. м., например К. м. для привода нескольких шпинделей сверлильной головки, кривошипно-рычажный и кривошипно-коленный механизмы кузнечных прессов, кривошипно-кулисный механизм привода главного движения поперечно-строгального станка ( рис. 4 ). Пространственные четырёхзвенные К. м. используют для получения качательного движения коромысла вокруг оси, перпендикулярной оси вращения кривошипа ( рис. 5 ).

Н. Я. Ниберг.

Рис. 1. Шарнирный четырёхзвенник: а — двухкривошипный; б — шарнирный параллелограмм; в — кривошипно-коромысловый; 1 и 2 — кривошипы; 3 — шатун; 4 — коромысло.

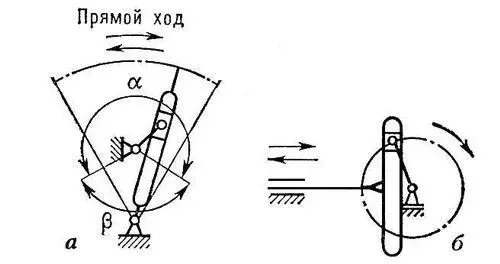

Рис. 3. Кривошипно-кулисный механизм: а — с качающейся кулисой; б — с поступательно-движущейся кулисой (в приводе движения резания строгальных станков, a/b равно отношению времени прямого хода к времени обратного хода).

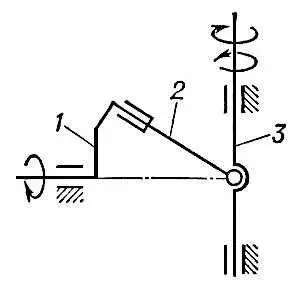

Рис. 5. Пространственный кривошипно-коромысловый механизм: 1 — кривошип; 2 — шатун; 3 — коромысло.

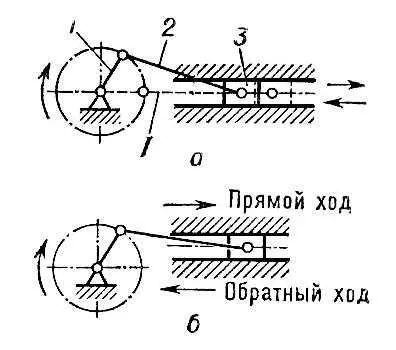

Рис. 2. Кривошипно-ползунный механизм (1 — мёртвое положение): а — центральный; б — смещённый; 1 — кривошип; 2 — шатун; 3 — ползун.

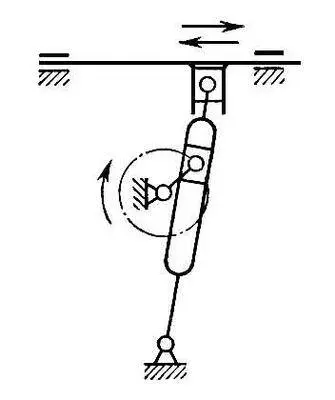

Рис. 4. Многозвенный плоский кривошипно-кулисный механизм привода главного движения поперечно-строгального станка.

Кривоши'пный пресс,машина с кривошипно-ползунным механизмом, предназначенная для штамповки различных деталей. Рабочей частью (инструментом) К. п. является штамп, неподвижную часть которого крепят к столу, подвижную — к ползуну пресса ( рис. 1 ). Ползун перемещается кривошипно-ползунным механизмом (см. Кривошипный механизм ) . За один оборот кривошипа шатун совершает полный ход, во время которого при движении ползуна вперёд происходит штамповка. Усилие К. п. создаётся за счёт крутящего момента, передаваемого кривошипному валу электроприводом. Привод состоит из электродвигателя, маховика, муфты включения, тормоза и понижающей зубчатой передачи, от которой вращение передаётся кривошипному валу. Электродвигатель вращает маховик, за счёт силы инерции которого на кривошипном валу возникает крутящий момент. Пресс может работать в режиме одиночных ходов, т. е. с выключением муфты после каждого полного хода, или в автоматическом режиме, когда муфта включена постоянно. Важнейшие характеристики пресса, в совокупности определяющие его технологические возможности, — размеры стола, ход ползуна, номинальное усилие, число ходов ползуна в минуту в автоматическом режиме. К. п. различных конструкций используют для объёмной и листовой штамповки (см. Объёмная штамповка, Листовая штамповка ) .
