Каждый кристалл обладает присущим ему комплексом кристаллооптических свойств, по которым он может быть идентифицирован. Важнейшими из них для одноосных кристаллов являются показатели преломления обыкновенной n o и необыкновенной n e волн; разность между ними D n (величина двойного лучепреломления), а также зависимость перечисленных характеристик от длины волны (различного рода дисперсии). Двухосные кристаллы характеризуются более сложным комплексом свойств. В прикладной К., задачей которой является анализ минералов и горных пород, разработаны различные методы измерения этих величин для различных препаратов минералов в виде порошков, тонких пластин (шлифов). Главные из них: иммерсионный метод измерения показателей преломления с помощью специальных жидкостей или сплавов с известными показателями преломления, фёдоровский метод для определения ориентации индикатрисы с помощью столика, поворачивающего кристалл вокруг различных осей (см. Фёдорова столик). Большинство кристаллооптических измерений проводится с помощью поляризационного микроскопа. Существуют справочники, в которых собраны сведения об оптических свойствах большинства известных минералов (см. Минералогия ).

Большое значение методы К. имеют в физических исследованиях (например, для получения поляризованного света, анализа эллиптически поляризованного света, в различных приборах для управления световым пучком), в химической технологии (анализ веществ, оптическая активность).

Лит.: Борн М., Вольф Э., Основы оптики, пер. с англ., М., 1970; Ландсберг Г. С., Оптика, 4 изд., М., 1957 (Общий курс физики, т. 3); Федоров ф. И., Оптика анизотропных сред, Минск, 1958; Шубников А. В., Основы оптической кристаллографии, М., 1958; Белянкин Д. С., Петров В. П., Кристаллооптика, 4 изд., М., 1951; Татарский В. Б., Кристаллооптика и иммерсионный метод исследования минералов, М., 1965; Дитчберн Р., Физическая оптика, пер. с англ., М., 1965.

В. Б. Татарский. Б. Н. Гречушников.

Рис. 4. Коноскопическая фигура одноосного кристалла (сечение в плоскости, перпендикулярной к оптической оси).

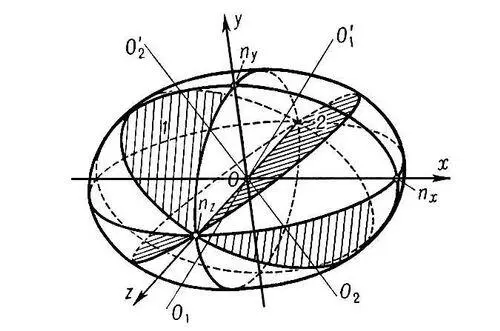

Рис. 1. Оптическая индикатриса двухосного кристалла — трёхосный эллипсоид; его оси симметрии ox, оу и oz называются главными осями индикатрисы; n x, n y, n z— показатели преломления вдоль главных осей. 1 и 2 — два круговых сечения эллипсоида, O 1O' 1и O 2O' 2— оптические оси кристалла.

Рис. 3. Лучевая поверхность одноосных кристаллов: а — положительного, б — отрицательного; OZ — оптическая ось кристалла; v o, v e— фазовые скорости двух волн, распространяющихся в кристаллах.

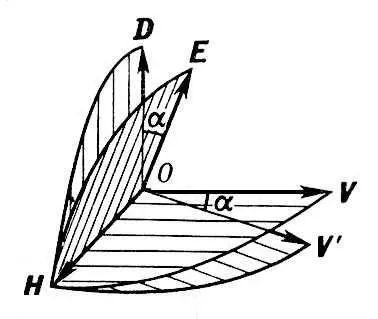

Рис. 2 к ст. Кристаллооптика.

Кристаллоту'ф,горная порода, разновидность туфа вулканического , состоящая почти целиком из кристаллов или их обломков (кристаллокластический туф). Образуется при вулканических извержениях, когда в воздух выбрасываются обломки лавы с кристаллами, образовавшимися в вулканическом очаге. Вспучившееся лёгкое стекло относится ветром далеко от места извержения, а плотные и тяжёлые кристаллы выпадают раньше, образуя К.

Кристаллофи'зика,физическая кристаллография, изучает физические свойства кристаллов и кристаллических агрегатов и изменение этих свойств под влиянием различных воздействий. В отношении многих физических свойств дискретность решётчатого строения кристалла не проявляется, и кристалл можно рассматривать как однородную, но анизотропную среду (см. Анизотропия ). Понятие однородности среды означает рассмотрение физических явлений в объёмах, значительно превышающих некоторый характерный для данной кристаллической среды объём: объём элементарной ячейки для монокристалла, средний объём кристаллита для кристаллических агрегатов (металлов в поликристаллической форме, горных пород, пьезоэлектрических текстур и т. д.). Анизотропность среды означает, что её свойства изменяются с изменением направления, но одинаковы в направлениях, эквивалентных по симметрии (см. Симметрия кристаллов ).

Некоторые свойства кристаллов, например плотность, характеризуются скалярными величинами. Физические свойства среды, отражающие взаимосвязь между двумя векторными величинами (поляризация среды Р и электрическое поле Е , плотность тока J и электрическое поле Е и т. д.) или псевдовекторными величинами (магнитная индукция В и напряжённость магнитного поля Н и т. д.), описываются полярными тензорами 2-го ранга (например, тензоры диэлектрической восприимчивости , электропроводности , магнитной проницаемости и др.). Некоторые физические поля в кристаллах, например поле механических напряжений, сами являются тензорными полями. Связь между полем напряжений и др. физическими полями (электрическим, магнитным) или свойствами (тензором деформаций, тензорами оптических констант) описывается тензорами высших рангов, характеризующими такие свойства, как пьезоэлектрический эффект (см. Пьезоэлектричество ), электрострикция , магнитострикция , упругость , фотоупругость и т. д.

Диэлектрические, магнитные, упругие и др. свойства кристаллов удобно представлять в виде геометрических поверхностей. Описывающий такую изобразительную поверхность радиус-вектор определяет величину той или иной кристаллофизической константы для данного направления. Симметрия любого свойства кристалла не может быть ниже его морфологической симметрии (принцип Неймана). Иными словами, группа симметрии, описывающая любое физическое свойство кристалла, неизбежно включает элементы симметрии его точечной группы. Так, кристаллы и текстуры, обладающие центром симметрии, не могут обладать полярными свойствами, т. е. такими, которые изменяются при изменении направления на обратное (например Пироэлектрики ). Наличие в среде элементов симметрии определяет ориентацию главных осей изобразительной поверхности и число компонент тензоров, описывающих то или иное физическое свойство. Так, в кристаллах кубической сингонии все физические свойства, описываемые тензорами 2-го ранга, не зависят от направления. Такие кристаллы изотропны. Изобразительной поверхностью в этом случае является сфера. Те же свойства в кристаллах средних сингоний (тетрагональной, тригональной и гексагональной) имеют симметрию эллипсоида вращения. Тензор 2-го ранга содержит в этом случае две независимые константы. Одна из них описывает исследуемое свойство вдоль главной оси кристалла, а другая — в любом из направлений, перпендикулярных главной оси. Для того чтобы полностью описать исследуемое свойство таких кристаллов в заданном направлении, только эти две величины и необходимо измерить. В кристаллах низших сингоний физические свойства обладают симметрией трёхосного эллипсоида и характеризуются тремя главными значениями тензора 2-го ранга (и ориентацией главных осей этого тензора) (см. Кристаллооптика ).
