В простейшей конструкции многорезонаторного М. ( рис. 1 ) анодный блок представляет собой массивный медный цилиндр с центральным круглым сквозным отверстием и симметрично расположенными сквозными полостями (от 8 до 40), выполняющими роль объёмных резонаторов. Каждый резонатор соединяется щелью с центральным отверстием, в котором расположен катод. Резонаторы образуют кольцевую колебательную систему. Такая система имеет не одну, а несколько резонансных частот, при которых на кольцевой колебательной системе укладывается целое число стоячих волн от 1 до N/2 (N — число резонаторов). Наиболее выгодным является вид колебаний, при котором число полуволн равно числу резонаторов (так называемый p-вид колебаний). Этот вид колебаний назван так потому, что напряжения СВЧ на двух соседних резонаторах сдвинуты по фазе на p . Для стабильной работы М. (во избежание перескоков во время работы на другие виды колебаний, сопровождающихся изменениями частоты и выходной мощности) необходимо, чтобы ближайшая резонансная частота колебательной системы значительно отличалась от рабочей частоты (примерно на 10%). Так как в М. с одинаковыми резонаторами разность этих частот получается недостаточной ( рис. 2 , а) , её увеличивают либо введением связок в виде металлических колец, одно из которых соединяет все чётные, а другое все нечётные ламели анодного блока ( рис. 2 , б) , либо применением разнорезонаторной колебательной системы (чётные резонаторы имеют один размер, нечётные — другой) ( рис. 2 , в) .

В многорезонаторном М. на электроны, движущиеся в пространстве между катодом и анодным блоком, действуют 3 поля: постоянное электрическое поле, постоянное магнитное поле и электрическое поле СВЧ (резонаторной системы). При перемещении электронов в радиальном направлении (от катода к аноду) энергия источника анодного напряжения преобразуется в кинетическую энергию электронов. Под влиянием постоянного магнитного поля, направленного по оси катода (перпендикулярно постоянному электрическому полю), электроны изменяют направление движения: их радиальная скорость переходит в тангенциальную, перпендикулярную радиальной, Так как часть электрического поля СВЧ через щели резонаторов проникает в пространство анод — катод, то электроны при движении в тангенциальном направлении тормозятся тангенциальной составляющей электрического поля СВЧ, и поэтому их энергия, полученная от источника постоянного напряжения, преобразуется в энергию колебаний СВЧ. Поле СВЧ дважды за период колебаний меняет направление. Для непрерывного торможения электронов необходимо, чтобы они от одного резонатора к соседнему (в тангенциальном направлении) перемещались за полпериода. Такой синхронизм между перемещением электронов и тормозящим электрическим полем СВЧ является основным принципом работы многорезонаторного М. Электроны, которые попадают в ускоряющее поле СВЧ, увеличивают свою кинетическую энергию и выпадают из синхронизма. Они либо возвращаются на катод, либо попадают в тормозящее поле СВЧ и снова входят в синхронизм.

Типичные характеристики М. приведены на рис. 3 . М. начинает работать, когда анодное напряжение достигает значения, соответствующего началу синхронизма. С увеличением напряжения условия синхронизма улучшаются; сила тока, выходная мощность и кпд М. увеличиваются. При оптимальных условиях синхронизма кпд М. достигает максимума. Дальнейшее повышение анодного напряжения постепенно ухудшает синхронизм и сопровождается снижением кпд, несмотря на увеличение силы тока и выходной мощности.

Лит.: Алексеев Н. Ф., Маляров Д. Е., Получение мощных колебаний магнетроном в сантиметровом диапазоне волн, «Журнал технической физики», 1940, т. 10, в. 15, с. 1297—1300; Фиск Д., Хагструм Г., Гатман П., Магнетроны, пер. с англ., М., 1948; Бычков С. И., Магнетронные генераторы, Л., 1948; Магнетроны сантиметрового диапазона, пер. с англ., под ред. С. А Зусмановского, ч. 1—2, М., 1950—51, Коваленко В. Ф., Введение в электронику сверхвысоких частот, 2 изд., М., 1955; Самсонов Д. Е., Основы расчёта и конструирования многорезонаторных магнетронов, М., 1966.

В. Ф. Коваленко.

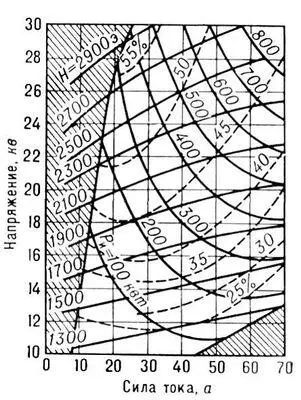

Рис. 3. Типичная рабочая характеристика импульсного магнетрона. Заштрихованными участками обозначены области отсутствия генерации, сплошными линиями — импульсная выходная мощность Р ии напряжённость постоянного магнитного поля Н, пунктирными линиями — кпд (без учёта мощности подогрева катода).

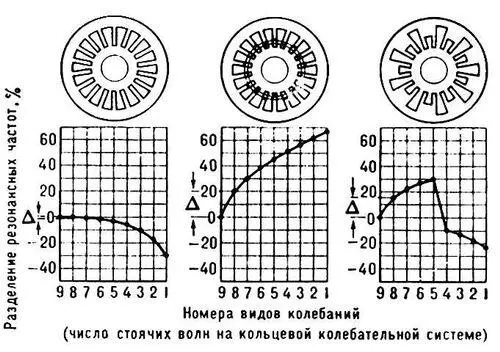

Рис. 2. Виды резонаторных систем магнетрона (а — равнорезонаторная без связок, б — равнорезонаторная со связками, в — разнорезонаторная) и графики разделения их резонансных частот D=( f p— f n)/f p, где f p— частота колебаний, соответствующая p-виду колебаний, f n— частота колебаний, соответствующая n-му номеру колебаний. В 18-резонаторном магнетроне 9-й вид колебаний является p-видом.

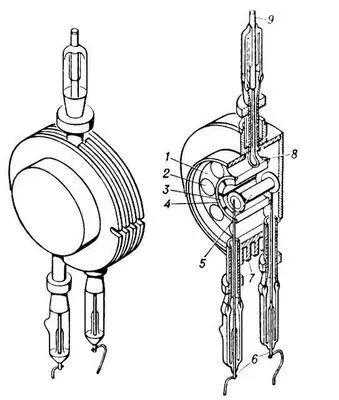

Рис. 1. Многорезонаторный магнетрон простейшей конструкции (слева — внешний вид; справа — разрез): 1 — анодный блок с 8 резонаторами типа «щель-отверстие»; 2 — резонатор; 3 — ламель анодного блока; 4 — связка в виде металлического кольца (второе такое же кольцо расположено на другом торце анодного блока); 5 — катод; 6 — выводы подогревателя катода; 7 — радиатор; 8 — петля связи для вывода энергии СВЧ; 9 — стержень вывода энергии СВЧ для присоединения к коаксиальной линии.

Магнетро'н коаксиа'льный,магнетрон с коаксиальным резонатором, магнетрон, в котором вокруг анодного блока расположен коаксиальный резонатор, соединённый щелями с резонаторами анодного блока. Щели, соединяющие коаксиальный резонатор с анодным блоком, прорезаются параллельно оси магнетрона в задних стенках не всех резонаторов, а через один ( рис. ). М. к. применяются в наземных и бортовых радиолокационных станциях различного назначения. М. к. выпускаются для работы только в импульсном режиме как с механизмами медленной и быстрой перестройки частоты, так и на фиксированных частотах от 2 до 70 Ггц с выходными мощностями от 1 квт до 2 Мвт (в импульсе). М. к. был предложен французским инженером И. Азема в 1950 и более совершенной конструкции — американскими учёными Р. Колье и И. Фейнштейном в 1955.
