М. т . п. обладают свойством многофункциональности, то есть эффективно работают в разных электрических режимах и условиях эксплуатации, и высоким кпд (до 90%); способны генерировать и усиливать колебания в весьма широкой области электромагнитных волн (от метровых до миллиметровых волн), генерировать колебания большой мощности (до нескольких сотен квт непрерывной и до нескольких десятков Мвт импульсной мощности) при относительно низких анодных напряжениях (до 50 кв ) , перестраиваться по частоте в широком диапазоне (до 20% механическим и до 100% электрическими способами), усиливать колебания в широкой полосе частот (до 20% и более) при достаточно больших коэффициентах усиления (до 20 дб и более).

Прототипом всех М. т. п. является многорезонаторный магнетрон— наиболее известный прибор этого класса (см. рис. ).

На магнетронном принципе взаимодействия электронного потока с электромагнитным полем создано множество разновидностей приборов (генераторов и усилителей), различающихся конструктивным исполнением замедляющих систем и устройств формирования электронного потока. В соответствии с этими признаками различают 3 семейства М. т. п.: 1) с замкнутыми в кольцо замедляющей системой и электронным потоком (с катодом в пространстве взаимодействия); 2) с электрически разомкнутой замедляющей системой и замкнутым в кольцо электронным потоком (с катодом в пространстве взаимодействия); 3) с замкнутыми или разомкнутыми замедляющими системами и инжектированным электронным потоком (с катодом, вынесенным из пространства взаимодействия).

К первому семейству приборов главным образом относятся: многорезонаторный магнетрон, или магнетрон бегущей волны, в котором замедляющая система обладает ярко выраженными резонансными свойствами, то есть колебания возбуждаются на дискретных частотах, рабочим видом колебаний является так называемый p-вид или p/2-вид, возможна перестройка частоты колебаний механическим или электрическим способом в небольших пределах (3—10%); коаксиальный магнетрон (разновидность многорезонаторного магнетрона) с перестройкой частоты (до 20%) и стабилизацией её посредством внешнего или внутреннего высокодобротного объёмного резонатора, аксиального с резонаторной системой магнетрона и возбуждаемого на волне типа H 011; регенеративно-усилительный магнетрон, в котором возбуждение колебаний p-вида и управление их частотой осуществляется внешним сигналом малой мощности, вводимым обычно через циркулятор в сильно нагруженную резонаторную систему; магнетрон, настраиваемый напряжением (митрон), в котором сильно нагруженная колебательная система (обычно стержневого типа) обладает слабо выраженными резонансными свойствами и ток эмиссии катода ограничен, вследствие чего на малых уровнях мощности достигается перестройка частоты напряжением в широком диапазоне (до одной октавы и более).

Ко второму семейству приборов главным образом относятся: карматрон — генератор обратной волны, в котором обычно используется замедляющая система стержневого типа (чаще типа «встречные штыри») с поглотителем энергии внутри и частота колебаний перестраивается напряжением; амплитрон — мощный усилитель обратной волны с согласованными входным и выходным устройствами и полосой усиливаемых частот до 10% от средней частоты (при отражениях энергии СВЧ на входе и выходе и температурном ограничении тока эмиссии амплитрон может работать как автогенератор с перестройкой частоты); стабилотрон — высокостабильный генератор с механической перестройкой частоты, состоящий из амплитрона, делителя мощности отражающего типа, фазовращателя и высокодобротного стабилизирующего резонатора (в литературе часто встречается термин платинотрон как обобщённое название для амплитрона и стабилотрона); ультрон — усилитель прямой волны с более широкой полосой усиливаемых частот (до 20%) и более высоким коэфф. усиления (до 30 дб ) , чем у амплитрона.

К третьему семейству приборов главным образом относятся: лампа обратной волны магнетронного типа (ЛОВМ) с перестройкой частоты генерируемых колебаний напряжением в широком диапазоне (до 20%); лампа бегущей волны магнетронного типа (ЛБВМ) с широкой полосой усиливаемых частот (до 20%) и высоким коэффициентом усиления (до 20 дб ).

Лит.: Электронные сверхвысокочастотные приборы со скрещенными полями, перевод с английского, т. 1—2. М., 1961; Лебедев И. В., Техника и приборы сверхвысоких частот, т. 2, М. — Л., 1972; ГОСТ 17104-71. Приборы магнетронного типа. Термины и определения, М., 1971.

Д. Е. Самсонов.

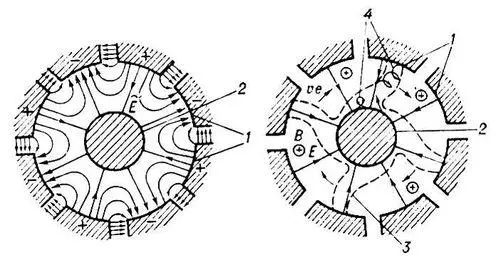

Упрощённое изображение пространства взаимодействия магнетрона: а — распределение высокочастотного электрического поля при колебаниях p-вида; б — форма электронного облака при колебаниях p-вида. 1 — замедляющая система (анод); 2 — катод; 3 — граница электронного облака; 4 — форма траекторий электронов; — силовые линии постоянного электрического поля; — силовые линии электрического поля СВЧ; В — силовые линии индукции магнитного поля; v e— скорость переносного движения электронов.

Магнетро'нный мано'метр,вакуумметр, по своему устройству напоминающий магнетрон. Существуют ионизационные М. м. (манометр Лафферти) и электроразрядные. Диапазон измерений ионизационного М. м.: 10 -5—10 -11 н/м 2 (10 -7 — 10 -13 мм рт. ст. ) , электроразрядного — 10 -2—10 -9 н/м 2 (10 -4—10 -11 мм рт. ст. ) . См. Вакуумметрия.

Ма'гниевые ру'ды,природные минеральные образования, содержание магния в которых достаточно для экономически выгодного его извлечения. Этот элемент входит в состав более ста минералов, в том числе: брусита Mg (OH) 2с содержанием Mg 41,7%; магнезита MgCO 3(28,8% Mg); доломита MgCO 3×CaCO 3, (18,2% Mg); кизерита MgSO 4×H 2O (17,6% Mg); бишофита MgCl 2×6H 2O (12,0% Mg); лангбейнита 2MgSO 4×K 2SO 4(11,7% Mg); эпсомита MgSO 4×7H 2O (9,9% Mg); каинита MgSO 4×KCI×3H 2O (9,8% Mg); карналлита MgCl 2×KCI×6H 2O (8,8% Mg); астраханита MgSO 4×Na 2SO 4×4H 2O (7,3% Mg); полигалита MgSO 4×2CaSO 4×K 2SO 4×2H 2O (4,2% Mg).

Главнейшими М. р. являются месторождения ископаемых магнезиально-калийных солей. Крупные месторождения магнезита встречаются в метаморфизованных доломитах. При контактном метаморфизме магнезита возникают скопления брусита — наиболее высокомагнезиального сырья. В результате выщелачивания магнезиальных солей подземными водами образуются ископаемые природные рассолы и соляные источники. Современные соляные месторождения (рассолы и осадки) возникают в замкнутых заливах морей (например, Кара-Богаз-Гол) и в бессточных внутриматериковых впадинах (озера Баскунчак и Эльтон в СССР, Большое Солёное озеро в США). В качестве источника Mg непрерывно возрастает также роль морской воды (4% Mg в сухом остатке) с её стабильным составом и неограниченными ресурсами. В СССР располагаются крупнейшие бассейны магнезиально-калийных солей — Верхнекамский (пермского возраста) в Предуралье, Припятский (девонский) в Белоруссии, Калушское (неогеновое) месторождение в Предкарпатье и другие. За рубежом особенно известны пермские Штасфуртский соленосный бассейн (ФРГ и ГДР) и месторождения юга США. См. также Магний.
