Значение П. с. э.П. с. э. сыграла и продолжает играть огромную роль в развитии естествознания. Она явилась важнейшим достижением атомно-молекулярного учения, позволила дать современное определение понятия «химический элемент» и уточнить понятия о простых веществах и соединениях. Закономерности, вскрытые П. с. э., оказали существенное влияние на разработку теории строения атомов, способствовали объяснению явления изотонии. С П. с. э. связана строго научная постановка проблемы прогнозирования в химии, что проявилось как в предсказании существования неизвестных элементов и их свойств, так и в предсказании новых особенностей химического поведения уже открытых элементов. П. с. э.— фундамент химии, в первую очередь неорганической; она существенно помогает решению задач синтеза веществ с заранее заданными свойствами, разработке новых материалов, в частности полупроводниковых, подбору специфических катализаторов для различных химических процессов и т.д. П. с. э.— также научная основа преподавания химии.

Лит.: Менделеев Д. И., Периодический закон. Основные статьи, М., 1958; Кедров Б. М., Три аспекта атомистики. ч. 3. Закон Менделеева, М., 1969; Рабинович Е., Тило Э., Периодическая система элементов. История и теория, М.— Л., 1933; Карапетьянц М. Х., Дракин С. И., Строение вещества, М., 1967; Астахов К. В., Современное состояние периодической системы Д. И. Менделеева, М., 1969; Кедров Б. М., Трифонов Д. Н., Закон периодичности и химические элементы. Открытия и хронология, М., 1969; Сто лет периодического закона химических элементов. Сборник статей, М., 1969; Сто лет периодического закона химических элементов. Доклады на пленарных заседаниях, М., 1971; Spronsen J. W. van, The periodic system of chemical elements. A history of the first hundred years, Amst.— L.— N. Y., 1969; Клечковский В. М., Распределение атомных электронов и правило последовательного заполнения (n + l)-групп, М., 1968; Трифонов Д. Н., О количественной интерпретации периодичности, М., 1971; Некрасов Б. В., Основы общей химии, т. 1—2, 3 изд., М., 1973; Кедров Б. М., Трифонов Д. Н., О современных проблемах периодической системы, М., 1974.

Д. Н. Трифонов.

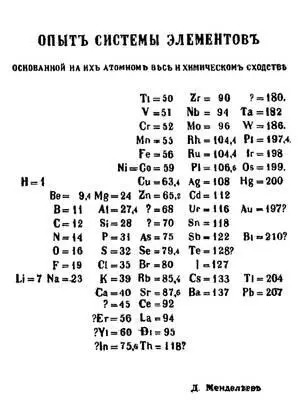

Рис. 1. Таблица «Опыт системы элементов», основанной на их атомном весе и химическом сходстве, составленная Д. И. Менделеевым 1 марта 1869.

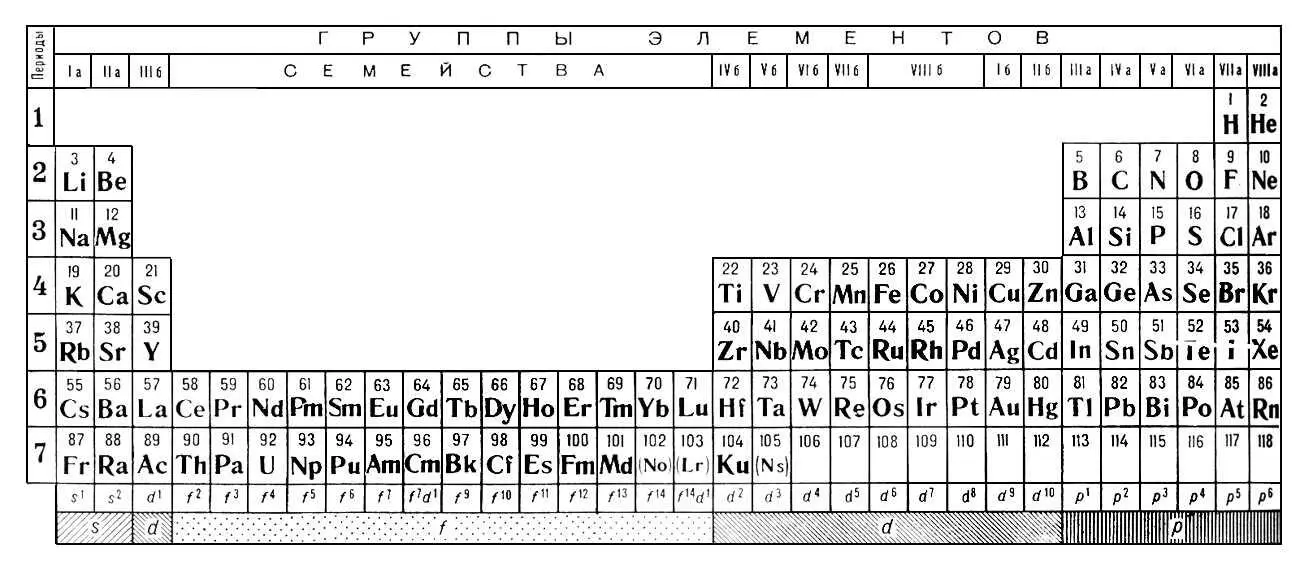

Рис. 3. Длинная форма периодической системы элементов (современный вариант).

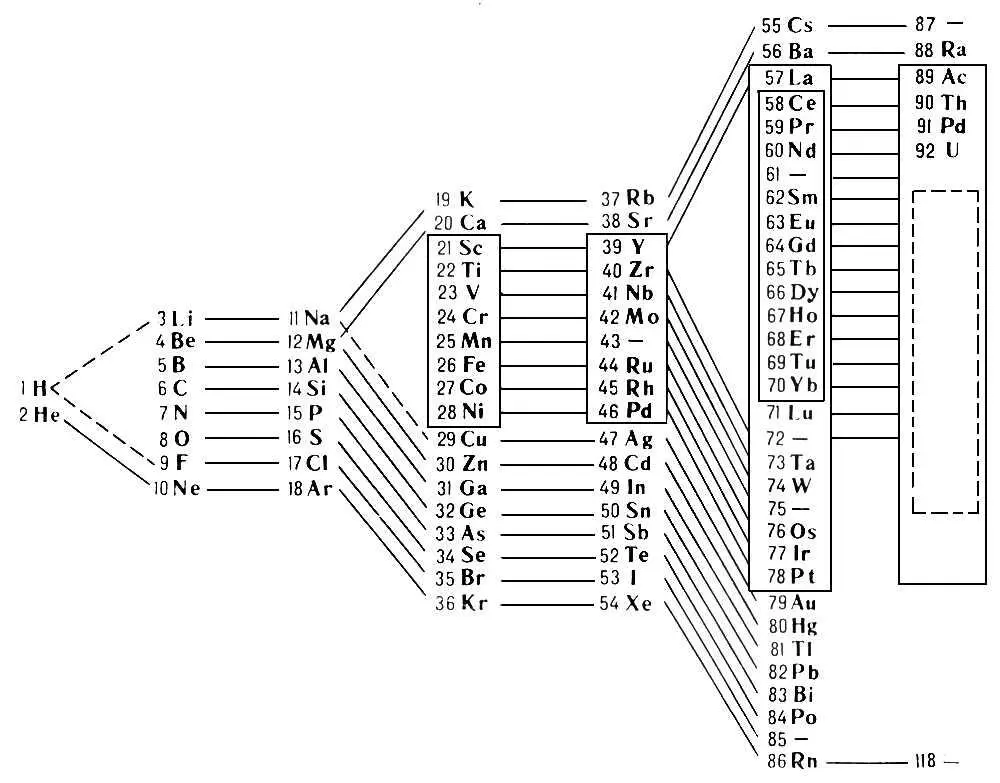

Рис. 4. Лестничная форма периодической системы элементов (по Н. Бору, 1921).

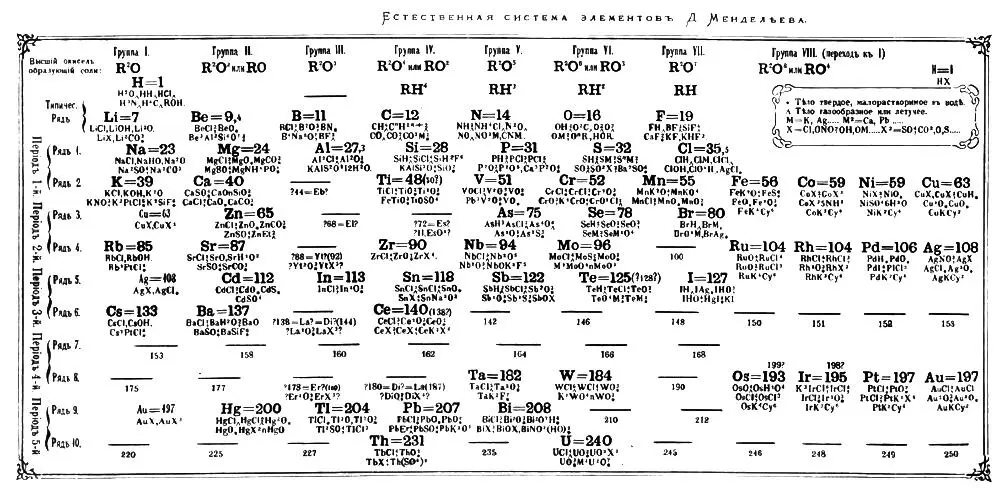

Рис. 2. «Естественная система элементов» Д. И. Менделеева (короткая форма), опубликованная во 2-й части 1-го издания Основ химии в 1871.

Периодическая система элементов Д. И. Менделеева.

Периоди'ческая структу'рав технике СВЧ, структура (система), совмещающаяся сама с собой при параллельном переносе на некоторое конечное расстояние. Минимальная величина этого расстояния d называется периодом. Строго говоря, П. с. бесконечны и служат идеализированными моделями для теоретического изучения реальных объектов. На практике применяются ограниченные участки П. с., которые условно также называются П. с. По числу независимых направлений переноса П. с. различают одномерно, двумерно и трёхмерно периодические структуры — ОПС, ДПС и ТПС ( рис. 1 , 2 ). ОПС и ДПС применяются в качестве замедляющих систем , антенн , дифракционных решёток ; ДПС и ТПС используют для создания линз, призм и др. устройств, определяющих направление распространения электромагнитных волн.

Любую составляющую А электрического и магнитного полей в точке П. с. с координатой z (направления периодичности П. с. и оси Z совпадают) можно представить в виде ряда

каждое слагаемое которого называется пространственной гармоникой. Здесь a m— амплитуда пространственной гармоники, которая зависит от формы П. с.; (w — круговая частота электромагнитных колебаний; t — время; b m = b+ (2 pm/d ) — волновое число m -той пространственной гармоники; i — мнимая единица. Основные характеристики П. с.: коэффициент замедления пространственных гармоник n т= b m • c /w, совпадающие по определению с коэффициентом преломления в оптике и численно равные отношениям фазовой скорости волны в свободном пространстве с к фазовым скоростям гармоник в П. с. w/b m ; групповая скоростьdw/d b m , направление которой совпадает с направлением переноса энергии электромагнитных волн; дисперсия , характеризующая зависимость коэффициента замедления n от длины волны (в свободном пространстве (см. также Дисперсия света ) . По значению коэффициент замедления определяют фазовую скорость волны, а по дисперсии можно судить о групповой скорости. Фазовые скорости и коэффициенты замедления пространственных гармоник различны, а их групповые скорости одинаковы.

В электронных приборах СВЧ, использующих П. с. в качестве замедляющих систем, скорость электронов обычно близка к фазовой скорости волны, а от групповой может отличаться не только по значению, но и по направлению. Совпадение направлений фазовой и групповой скоростей волны (положительная дисперсия) характерно для режима усиления колебаний, противоположные направления этих скоростей (отрицательная дисперсия) — для режима генерирования их.

Лит.: Айзенберг Г. 3., Антенны ультракоротких волн, М., 1957; Тараненко З. И., Трохименко Я. К., Замедляющие системы, К., 1965; Силин Р. А., Сазонов В. П., Замедляющие системы, [М.], 1966.

Р. А. Силин.

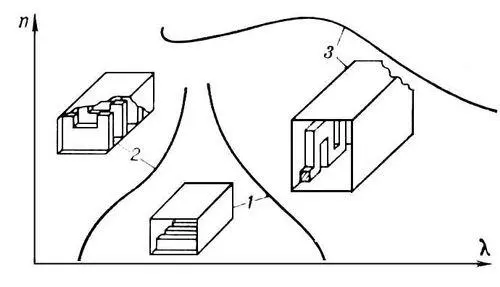

Рис. 1. Одномерно периодические структуры с различными типами дисперсионных характеристик: 1 — «широкая гребёнка» в волноводе с нормальной положительной дисперсией; 2 — диафрагмированный прямоугольный волновод с отрицательной дисперсией; 3 — «меандр» в волноводе с участками аномальной и нормальной положительной дисперсии; n — коэффициент замедления; l — длина волны.
