Бесконтактные Р. д. используют в тех случаях, когда не допустим механический контакт ЧЭ с объектом, например при измерении толщины полимерных плёнок и покрытий в процессе их производства. Наиболее часто применяют радиоизотопные толщиномеры, в которых используется зависимость интенсивности радиоактивного излучения, проходящего через объект, от толщины объекта, а также пневматические, фотоэлектрические, индукционные и ёмкостные бесконтактные Р. д. Для бесконтактных Р. д. характерна малая мощность выходного сигнала, что усложняет их эксплуатацию и увеличивает стоимость.

А. В. Кочеров.

Разме'тка,слесарная операция, заключающаяся в нанесении на поверхность заготовки углублений (кернов) и линий (рисок), определяющих контуры изготовляемой детали или места, подлежащие обработке. По рискам с заготовки при обработке удаляют припуск. Р. осуществляют главным образом в индивидуальном и мелкосерийном производствах. В крупносерийном и массовом производствах Р. применяют при изготовлении изделий с особыми требованиями к точности: штампов, сменных приспособлений, литейных моделей и т.п. Существует несколько способов Р. Наиболее распространена разметка по чертежу, когда на заготовку наносят размеры детали, указанные на чертеже. Разметка по шаблону применяется при изготовлении большой партии деталей. В этом случае Р. выполняется только при изготовлении шаблона. Все последующие операции — копирование очертаний шаблона. Разметка по образцу осуществляется непосредственно с размеров детали. Разметка по месту применяется при сборке крупных деталей, когда размеры одной детали размечают по размерам сопряжённой с ней другой детали.

Р. производят на разметочной плите. Для правильной установки заготовок на разметочной плите пользуются специальными приспособлениями: призмами, домкратами, подкладками и др. Неустойчивые детали крепят при помощи болтов к специальным угольникам или к разметочным кубикам. Заготовки в форме тел вращения, предварительно обработанные в центрах токарного станка или предварительно зацентрованные (см. Центрование ), размечают при помощи центровых бабок (иногда снабженных делительным приспособлением), устанавливаемых на разметочной плите. Р. производят разметочным инструментом.

Лит.: Макиенко Н. И., Слесарное дело с основами материаловедения, 5 изд., М., 1973.

Н. А. Щемелев.

Разме'тка доро'жная,средство регулирования дорожного движения. Р. д. бывает горизонтальной и вертикальной. К горизонтальной относятся линии и обозначения на проезжей части улиц и дорог, устанавливающие порядок дорожного движения и помогающие ориентироваться в дорожной обстановке. К вертикальной Р. д. относятся линии и обозначения, наносимые на элементах дорожных сооружений (опорах мостов, парапетах, бордюрах и т.п.).

В СССР Р. д. применяют с 1933; с 1975 введён ГОСТ, который разработан на основе международных соглашений. Р. д. проезжей части применяется на улицах и дорогах с усовершенствованным покрытием. Горизонтальная Р. д. выполняется материалами белого цвета (за исключением случаев запрещения остановки или стоянки — жёлтого цвета). Вертикальная Р. д. сочетает полосы чёрного и белого цветов.

Для Р. д. получают распространение термопластичные массы, отличающиеся гораздо большей долговечностью по сравнению с красками. Срок службы Р. д. из термопластиков составляет 1—2 года.

Лит.: Конвенция о дорожном движении. Конвенция о дорожных знаках и сигналах, М., 1970; ГОСТ 13508-74. Разметка дорожная.

М. Б. Афанасьев.

Разме'точный инструме'нт,применяется при разметке заготовок для нанесения рисок, углублений, измерений длины, деления отрезков, углов и окружностей и т.д. Один из наиболее часто используемых для нанесения рисок по линейке и угольнику Р. и. — чертилка (см. рис. , а), конец которой закалён и заострён. Для нанесения углублений (кернов) на предварительно размеченных линиях с целью сохранения разметки до конца обработки применяют кернеры ( рис. , б), головку и остриё которых закаливают, остриё затачивают. Накернивание производят, ударяя лёгким разметочным молотком по головке кернера. Для разметки окружностей и дуг, деления отрезков и различных геометрических построений, а также для переноса размеров с измерительных линеек на заготовку пользуются циркулями ( рис. , в). Перпендикулярные риски проводят по угольнику. Используют главным образом угольник с пятой, как наиболее устойчивый. Наклонные линии наносят при помощи угломера и малки ( рис., г ). Для точного деления прямых линий и нанесения центров, разметки окружностей большого диаметра применяют разметочный штангенциркуль. Основной инструмент, используемый при пространственной разметке,— рейсмас ( рис. , д). Он служит для нанесения параллельных вертикальных и горизонтальных линий, проверки установки деталей на разметочной плите.

Для более точной разметки применяют рейсмас с микрометрическим винтом и штангенрейсмас ( рис. , е), которым можно также производить измерения. Отыскание центров окружностей осуществляют центроискателями различных конструкций (кернер-центроискатель и др.).

Н. А. Щемелев.

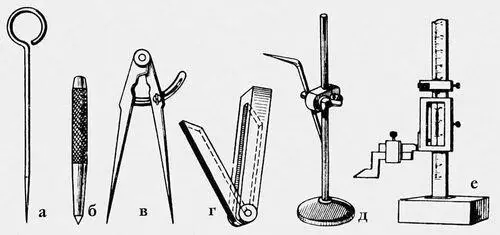

Разметочный инструмент: а — чертилка; б — кернер обыкновенный; в — циркуль; г — малка; д — рейсмас; е — штангенрейсмас.
