В Р. используют различные физические эффекты и явления. Так, в одном из радиовизоров использовано свойство некоторых люминофоров изменять интенсивность свечения с изменением температуры. Основной элемент этого прибора — экран — представляет собой натянутую плёнку из полиэтилентерефталата (лавсана) с напылённым на неё тонким слоем алюминия, который покрыт слоем термочувствительного люминофора ( рис. 1 ). Экран со стороны люминофора подсвечивается ультрафиолетовыми лучами и испускает неяркое, ровное свечение. При попадании на экран радиоизлучения со сложным пространственным распределением интенсивности алюминиевая подложка, поглощая его, нагревается, причём сильнее там, где интенсивность излучения больше. При нагреве люминофора от алюминиевой подложки его свечение ослабевает, и на экране возникает видимое негативное изображение. Такой радиовизор позволяет «видеть» объекты в волнах от инфракрасных до диапазона СВЧ с одинаковой чувствительностью; чувствительность экрана определяется характеристиками люминофора и мощностью излучения. Порог визуальной регистрации прибора составляет около 1 мвт/см 2 . На экране радиовизора можно разглядеть детали изображения размером порядка десятых долей мм.

В радиоинтроскопах др. конструкций в качестве чувствительного элемента используют жидкие кристаллы , полупроводниковые монокристаллы, специальные фотоплёнки и т.д. У всех таких элементов при воздействии радиоволн изменяются оптические характеристики — коэффициента отражения или прозрачность для видимого света.

Наиболее часто радиоизображения объектов получают методом сканирования узкого пучка радиоволн и приёма отражённых от объекта сигналов. Сканирование осуществляют, например, механическим вращением излучающей и приёмной антенн либо электрическим способом, при котором фаза излученных многими источниками радиоволн изменяется т. о., что в пространстве образуется узкий пучок радиоволн, «осматривающий» объект или местность (см. Антенная решётка ). Иногда используют способ формирования отражённых от объекта радиоволн при помощи радиообъективов, подобно тому как это делают в оптике.

Р. используют для обнаружения и опознавания летательных аппаратов, при посадке и взлёте самолётов в неблагоприятных метеорологических условиях (туман, дождь, снег и т.д.), в морском и речном судоходстве, в космических исследованиях, в промышленности — для неразрушающего контроля материалов и изделий, в медицине — для диагностики различных заболеваний, а также при проверке качества и юстировке источников радиоизлучения, при определении толщины и структуры ледяного покрова в Арктике, Антарктике и в районах высокогорья и т.д. ( рис. 2 ). Дальнейшее развитие Р. идёт в направлении использования принципов голографии , а также получения цветных изображений.

Лит.: Ощепков П. К., Меркулов А. П., Интроскопия, М., 1967; Радиовидение наземных объектов в сложных метеоусловиях, М., 1969; Ирисова Н. А., Тимофеев Ю. П., Фридман С. А., Люминесценция позволяет видеть невидимое, «Природа», 1975, № 1.

К. М. Климов.

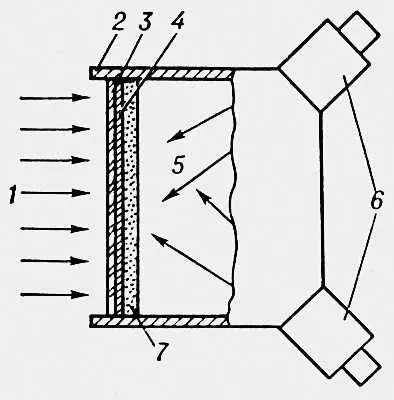

Рис. 1. Схема устройства радиовизора: 1 — радиоизлучение; 2 — корпус прибора; 3 — полиэтилентерефталатная (лавсановая) плёнка; 4 — слой алюминия; 5 — ультрафиолетовые лучи; 6 — источники ультрафиолетового излучения; 7 — слой люминофора.

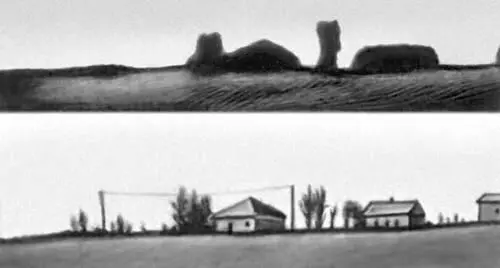

Рис. 2. Изображения местности, полученные в условиях плохой видимости: вверху — на обычной фотографии; внизу — на экране радиоинтроскопа, с помощью радиоволн восьмимиллиметрового диапазона, в пассивном режиме.

Радиоволново'д,диэлектрический канал (направляющая система) для распространения радиоволн. Боковая поверхность канала является границей раздела двух сред, при переходе через которую резко меняются диэлектрическая e или магнитная m проницаемости и электропроводность s. Боковая поверхность может иметь произвольную форму, но наиболее широко применяются цилиндрические Р., в частности цилиндрические металлические полости, заполненные воздухом или каким-либо газом. Поперечное сечение металлического Р. бывает прямоугольным, круглым, П- и Н-образным и т.п. ( рис. 1 ). Обычно к Р. относят только каналы с односвязным сечением; распространение радиоволн в каналах с дву- и многосвязными сечениями рассматривается в теории длинных линий (например, двухпроводная коаксиальная линия; рис. 1 , д).

Можно показать, что внутри Р. вдоль его оси распространяется волновое поле, которое является результатом многократного отражения волн от внутренних стенок Р. и интерференции отражённых волн. Это определяет главную особенность Р., которая состоит в том, что распространение волн в них возможно только в том случае, если поперечные размеры Р. сравнимы с длиной волны l или больше l. Например, для l = 30 см больший размер а сечения прямоугольного Р. около 20—25 см. Это обусловливает применение Р. главным образом в области сверхвысоких частот.

Р. служат направляющими системами в радиолокационных и др. станциях для передачи энергии от передатчика в передающую антенну , от приёмной антенны к радиоприёмнику. Направляющая система на СВЧ имеет вид волноводного тракта, состоящего из отрезков Р., различных по форме и размерам поперечных сечений; угловых изгибов; вращающихся соединений и многих др. волноводных узлов ( рис. 2 ). Для сочленения Р. разных поперечных сечений применяются плавные волноводные переходы с переменным сечением (например, рупорный переход 2, рис. 2 ).

Основным преимуществом металлических Р. по сравнению с двухпроводной симметричной и коаксиальной линиями является малость потерь на СВЧ; это обусловлено практическим отсутствием излучения энергии в окружающее пространство и тем, что при одинаковых внешних размерах Р. и, например, двухпроводной линии поверхность Р., по которой текут электрические токи (при распространении волны), всегда больше, чем поверхность проводников двухпроводной линии. Так как глубина проникновения токов определяется скин-эффектом , то плотности токов, а следовательно, и потери на джоулево тепло в Р. меньше, чем в линии. Недостатки Р.: наличие нижнего предела пропускаемых частот (см. ниже); громоздкость конструкции на дециметровых и более длинных волнах; необходимость большой точности изготовления и специальной обработки внутренней поверхности стенок; сложность монтажа.
