Критические длины волн Х для прямоугольных и круглых радиоволноводов

Волна TE 01в круглом Р. обладает тем исключительным свойством, что потери на стенках Р. непрерывно уменьшаются с укорочением l. Пользуясь этим, можно строить волноводные линии связи в диапазоне миллиметровых волн с ретрансляционными станциями через 50—60 км. По этим линиям можно передавать до 1500 телефонных и 100 телевизионных каналов. Основная трудность заключается в обеспечении необходимой «чистоты» поля волны ТЕ 01по всей линии устранением др. типов волн, возникающих под воздействием различного рода неоднородностей. В Р. с потерями понятие резкой границы пропускания при w гртеряет простой смысл. В Р. с потерями проходят волны (хотя и слабо) «за критической волной» l > l кр, рассчитанной для Р. без потерь.

Для передачи сантиметровых и миллиметровых волн могут служить диэлектрические Р., где поверхностью раздела, направляющей волну, служит внутренняя поверхность диэлектрического стержня. Диэлектрические Р. чувствительны к внешним воздействиям и имеют дополнительные потери, связанные с просачиванием энергии за пределы Р., что затрудняет их практическое применение.

Р. с поверхностной волной представляют собой металлическую ленту или цилиндрический проводник, на которых располагаются ребристая структура или диэлектрическое покрытие ( рис. 13 ). Вдоль такого Р. могут распространяться волны различных типов, например TM 10. Энергия поля сосредоточена в окружающем пространстве: радиус поля (расстояние, на котором поле ещё ощутимо) зависит от ширины ленты и её проводимости и быстро уменьшается с укорочением l. Р. с поверхностной волной обладают меньшим затуханием, чем металлические Р., проще по конструкции и позволяют передавать большие мощности в широком диапазоне частот. Недостатки этих Р. связаны с тем, что поле поверхностной волны окружает Р. снаружи: различные неоднородности (деформации Р., крепления, соединения, окружающие предметы) приводят к излучению, т. е. к потерям энергии. Несмотря на это, Р. с поверхностной волной применяются как направляющие системы и как излучающие элементы в антеннах дециметровых, сантиметровых и миллиметровых волн.

Применяются 3 способа возбуждения поля в Р.: линейным проводником с током (штырём), витком и через отверстие в боковой стенке или торце Р. Штырь располагают параллельно электрическим силовым линиям, плоскость витка — перпендикулярно магнитным силовым линиям. Щель или отверстие прорезают в металлической поверхности по ходу магнитных силовых линий на этой поверхности. При этом для большей связи элементы возбуждения располагают в пучностях электрического или магнитного поля ( рис. 14 ).

Согласование отрезков Р. друг с другом и с нагрузкой осуществляется с помощью т. н. согласующих элементов ( рис. 15 ) в виде комбинаций пассивных штырей, индуктивных или емкостных диафрагм, а также в виде плавных переходов с переменным сечением. Недостатком большинства согласующих устройств является их малая диапазонность: согласование удаётся обеспечить, как правило, в полосе частот 1—2% и только в некоторых случаях около 10—20% от w.

Практическое значение имеет вопрос о передаче по Р. больших мощностей. Р. с размерами сечения, соответствующими распространению волн только первого типа, может пропустить мощность лишь порядка 3—4 Мвт. Если же размеры сечения Р. при заданной длине волн взять большими, то в нём будут распространяться и высшие типы волн.

Лит.: Введенский Б. А., Аренберг А. Г., Радиоволноводы, ч. 1, М. — Л., 1946: Кисунько Г. В., Электродинамика полых систем, Л., 1949; Вайнштейн Л. А., Дифракция электромагнитных и звуковых волн на открытом конце волновода, М., 1953; Казначеев Ю. И., Широкополосная дальняя связь по волноводам, М., 1959; Коган Н. Л., Машковцев Б. М., Цибизов К. Н., Сложные волноводные системы, Л., 1963; Теория линий передачи сверхвысоких частот, пер. с англ., под ред. А. И. Шпунтова, ч. 1—2, М., 1951; Гуревич А. Г., Полые резонаторы и волноводы. Введение в теорию, М., 1952; Левин Л., Современная теория волноводов, пер. с англ., М., 1954; Ширман Я. Д., Радиоволною воды и объемные резонаторы, М., 1959; Вайнштеин Л. А., Электромагнитные волны, М., 1957; Каценеленбаум Б. З., Высокочастотная электродинамика, М., 1966; Лебедев И. В., Техника и приборы СВЧ, 2 изд., т. 1, 1970: Харвей А. Ф., Техника сверхвысоких частот, М., 1968; Фельдштейн А. Л. и др., Справочник по элементам волноводной техники, М., 1967.

И. В. Иванов.

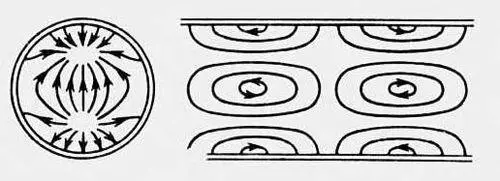

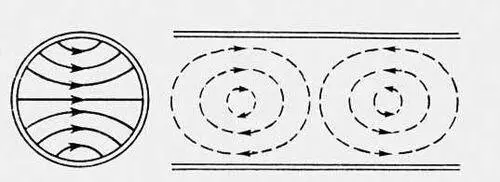

Рис. 12. Структура поля волны ТЕ 11в круглом волноводе.

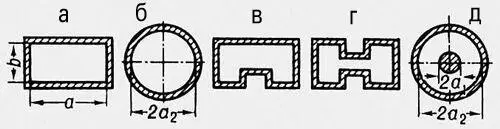

Рис. Формы поперечного сечения некоторых волноводов (а, б, в, г) и коаксиальной двухпроводной линии (д).

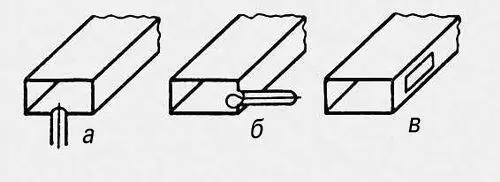

Рис. 14. Способы возбуждения волны ТЕ 10: а — штырём; б — витком; в — отверстием.

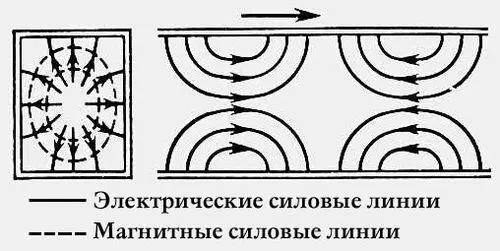

Рис. 4. Структура поля волны ТМ 11в прямоугольном волноводе.

Рис. 5. Структура поля волны ТМ 32в прямоугольном волноводе.

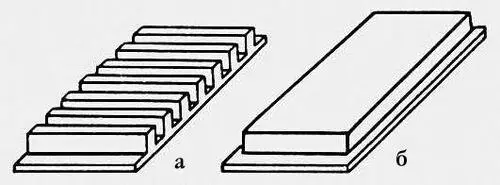

Рис. 13. Радиоволновод с поверхностной волной: а — с ребристой поверхностью; б — с диэлектрическим покрытием.

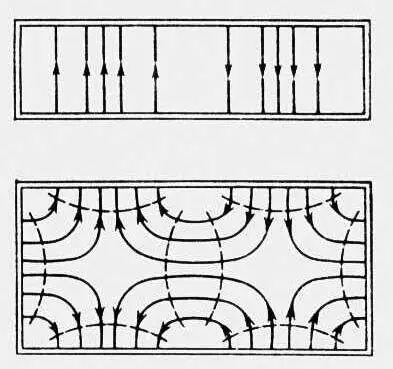

Рис. 8. Структура поля волн ТЕ 20(а) и ТЕ 21(б) в прямоугольном волноводе.

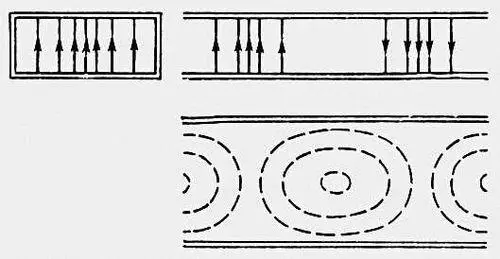

Рис. 6. Структура поля волны ТЕ 10в прямоугольном волноводе.

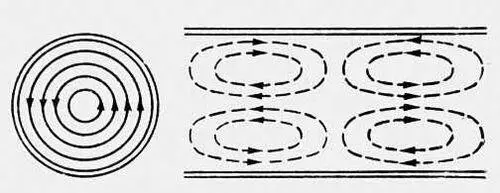

Рис. 11. Структура поля волны ТМ 11в круглом волноводе.

Рис. 10. Структура поля волны ТМ 11в круглом волноводе.
