В связанных системах также существует явление, которое в известной мере аналогично явлению антирезонанса в системе с одной степенью свободы. Если в случае двух связанных контуров с различными собственными частотами настроить вторичный контур L 2 C 2на частоту внешней эдс, включенной в первичный контур L 1 C 1( рис. 5 ), то сила тока в первичном контуре резко падает и тем резче, чем меньше затухание контуров. Объясняется это явление тем, что при настройке вторичного контура на частоту внешней эдс в этом контуре возникает как раз такой ток, который в первичном контуре наводит эдс индукции, примерно равную внешней эдс по амплитуде и противоположную ей по фазе.

В линейных системах со многими степенями свободы и в сплошных системах Р. сохраняет те же основные черты, что и в системе с двумя степенями свободы. Однако в этом случае, в отличие от систем с одной степенью свободы, существенную роль играет распределение внешнего воздействия по отдельным координатам. При этом возможны такие специальные случаи распределения внешнего воздействия, при которых, несмотря на совпадения частоты внешнего воздействия с одной из нормальных частот системы, Р. всё же не наступает. С энергетической точки зрения это объясняется тем, что между внешней силой и вынужденными колебаниями устанавливаются такие фазовые соотношения, при которых мощность, поступающая в систему от источника возбуждения по одной координате, равна мощности, отдаваемой системой источнику по другой координате. Пример этого — возбуждение вынужденных колебаний в струне, когда внешняя сила, совпадающая по частоте с одной из нормальных частот струны, приложена в точке, которая соответствует узлу скоростей для данного нормального колебания (например, сила, совпадающая по частоте с основным тоном струны, приложена у самого конца струны). При этих условиях (вследствие того, что внешняя сила приложена к неподвижной точке струны) эта сила не совершает работы, мощность от источника внешней силы в систему не поступает и сколько-нибудь заметного возбуждения колебаний струны не возникает, т. е. Р. не наблюдается.

Р. в колебательных системах, параметры которых зависят от состояния системы, т. е. в нелинейных системах , имеет более сложный характер, чем в системах линейных. Кривые Р. в нелинейных системах могут стать резко несимметричными, и явление Р. может наблюдаться при различных соотношениях частот воздействия и частот собственных малых колебаний системы (т. н. дробный, кратный и комбинационный Р.). Примером Р. в нелинейных системах может служить т. н. феррорезонанс, т. е. резонанс в электрической цепи, содержащей индуктивность с ферромагнитным сердечником, или ферромагнитный резонанс , представляющий собой явление, связанное с Р. элементарных (атомных) магнитов вещества при приложении высокочастотного магнитного поля (см. Радиоспектроскопия ).

Если внешнее воздействие производит периодические изменение энергоёмких параметров колебательной системы (например, ёмкости в электрическом контуре), то при определённых соотношениях частот изменения параметра и собственной частоты свободных колебаний системы возможно параметрическое возбуждение колебаний , или параметрический Р.

Р. весьма часто наблюдается в природе и играет огромную роль в технике. Большинство сооружений и машин способны совершать собственные колебания, поэтому периодические внешние воздействия могут вызвать их Р.; например Р. моста под действием периодических толчков при прохождении поезда по стыкам рельсов, Р. фундамента сооружения или самой машины под действием не вполне уравновешенных вращающихся частей машин и т. д. Известны случаи, когда целые корабли входили в Р. при определённых числах оборотов гребного вала. Во всех случаях Р. приводит к резкому увеличению амплитуды вынужденных колебаний всей конструкции и может привести даже к разрушению сооружения. Это вредная роль Р., и для устранения его подбирают свойства системы так, чтобы её нормальные частоты были далеки от возможных частот внешнего воздействия, либо используют в том или ином виде явление антирезонанса (применяют т. н. поглотители колебаний, или успокоители). В др. случаях Р. играет положительную роль, например: в радиотехнике Р. — почти единственный метод, позволяющий отделить сигналы одной (нужной) радиостанции от сигналов всех остальных (мешающих) станций.

Лит.: Стрелков С. П., Введение в теорию колебаний, 2 изд., М., 1964; Горелик Г. С., Колебания и волны, Введение в акустику, радиофизику и оптику 2 изд. М., 1959.

Рис. 1. Механическая колебательная система.

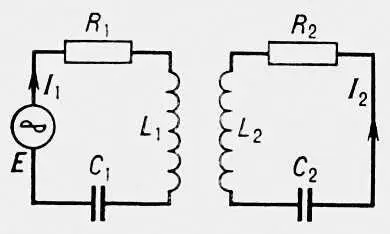

Рис. 5. Пример двух связанных электрических контуров.

Рис. 2. Электрическая колебательная система с последовательными включением емкости C и индуктивности L.

Рис. 4. Электрическая колебательная система с включенными параллельно емкостью и индуктивностью.

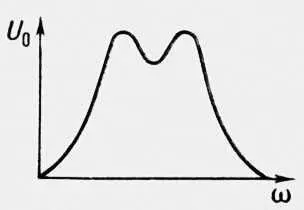

Рис. 6. Резонансная кривая с двумя максимумами.

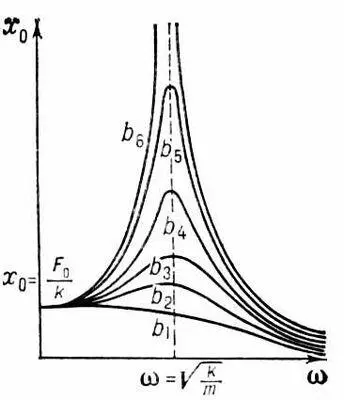

Рис. 3. Зависимость амплитуд смещений от частоты внешнего воздействия для различных значений b (b 6< b 5< … < b 1).

Резона'нса тео'рия(в химии), концепция, дополняющая постулаты классической теории химического строения и утверждающая, что если для данного соединения классическая теория (см. Химического строения теория ) допускает построение нескольких приемлемых (согласующихся с требованиями валентности) структурных формул, то действительному состоянию молекул этого соединения отвечает не какая-либо отдельная формула, а некоторое их сочетание (наложение).

Р. т. основана на представлениях, сложившихся в химии под влиянием результатов экспериментальных исследований, в которых была обнаружена недостаточность классической теории строения и расхождения этой теории с опытом, а также на идеях одного из квантовомеханических методов расчёта молекул — метода валентных схем, или валентных структур, в котором каждой классической структурной формуле (валентной схеме, или структуре) сопоставляется волновая функция, определённым образом построенная из атомных орбиталей, а волновая функция действительного состояния аппроксимируется линейной комбинацией функций отдельных структур (см. Квантовая химия , Валентность ). Эти представления дополняются в Р. т. критериями отбора наиболее существенных структур среди всех возможных. Так, если в валентной схеме валентный штрих соединяет далеко расположенные друг от друга атомы, то такая схема будет менее значимой, чем та, в которой валентные штрихи соединяют только соседние атомы, и т. п. Для бензола наряду с двумя классическими эквивалентными формулами (структуры Кекуле)
