На промышленных предприятиях в качестве датчиков состава часто используют специализированную С. а. р. для определения одного или немногих элементов. К их числу относится аппарат АРФ-4М, основанный на методе стандарта-фона — анализе по отношению интенсивностей аналитической линии и линии фона. Эти линии расположены близко друг к другу и регистрируются одним детектором, попадая в него через две соответствующие щели. Качающаяся шторка поочерёдно перекрывает эти щели и одновременно переключаются две установки, регистрирующие им пульсы детектора. Регистрирующая установка прекращает счёт импульсов после набора заданного числа их на линии фона. Число импульсов, сосчитанное на аналитической линии, будет пропорционально отношению её интенсивности к интенсивности линии фона. Такие датчики состава применяются на обогатительных фабриках и металлургических заводах цветной металлургии. АРФ-4М позволяет определять 12 разных элементов.

Бездифракционная С. а. р.применяется для рентгеновского спектрального анализа. В ней рентгеновское излучение исследуемого образца непосредственно регистрируется сцинтилляционными, газовыми пропорциональными или полупроводниковыми счётчиками ( рис. 3 ), амплитуды импульсов которых пропорциональны энергиям фотонов исследуемого излучения. Аналитические линии выделяются одно- или многоканальным амплитудным анализатором импульсов счётчика. При близком расположении окна счётчика к образцу полезно используемый телесный угол излучения каждого атома образца очень велик, а регистрируемая интенсивность превосходит её значение в дифракционной С. а. р. на несколько порядков. Это позволяет проводить анализ даже при очень слабом флуоресцентном рентгеновском излучении образца, возбуждаемом либо изотопными источниками, либо миниатюрными рентгеновскими трубками, анодный ток которых не превышает нескольких мка.

Недостатком бездифракционной С. а. р. является сравнительно невысокая разрешающая способность пропорционального детектора. Для устранения помех, создаваемых линиями, соседними с аналитической, чаще всего последовательно применяют пару сбалансированных фильтров из двух соседних элементов. С их помощью удаётся выделить ту область спектра, в которой находится аналитическая линия, и улучшить разрешающую способность бездифракционной С. а. р.

Малые габариты и масса позволяют применять бездифракционные анализаторы переносного типа для геологической разведки полезных ископаемых в полевых условиях и для спуска их в пробурённую скважину диаметром от 40 мм на глубину до 100 м.

Микроанализаторыоснованы на возбуждении первичного рентгеновского излучения образца игольчатым электронным лучом (зондом) диаметром около 1 мкм, разложении этого излучения в спектр и его регистрации. Для получения тонкого электронного зонда используют электронную пушку и фокусирующие магнитные линзы. Применение светосильных фокусирующих спектрометров с изогнутыми кристаллами или вогнутой дифракционной решёткой позволяет при токе зонда всего нескольких мка получить спектр данной точки образца. Выбор этой точки можно производить визуально с помощью оптического микроскопа. Если образец и зонд неподвижны, а сканирует спектрометр, можно измерить весь спектр излучения образца и сделать полный анализ его состава в данной точке. Если зонд и спектрометр неподвижны, а образец сканирует, можно получить запись распределения вдоль линии сканирования того элемента, на который настроен спектрометр. Если спектрометр и образец неподвижны, а зонд (с помощью двух пар отклоняющих пластин и поданных на них переменных электрических потенциалов) сканирует по поверхности образца размером ~ 0,4 ´ 0,4 мм 2 синхронно со строчной развёрткой телевизионного устройства, на вход которого подан выходной потенциал детектора спектрометра, то на экране кинескопа будет получено сильно увеличенное изображение сканируемой поверхности в лучах того элемента, на который настроен спектрометр. Т. о. можно получить распределение данного элемента по исследуемому участку поверхности образца. В современных микроанализаторах часто используют два рентгеновских спектрометра: один — с кристаллом-анализатором, другой — с дифракционной решёткой. Это позволяет выполнить локальный анализ всех элементов, начиная с Li.

Лит.: Блохин М. А., Методы рентгено-спектральных исследований, М., 1959; Бирке Л. С., Рентгеновский микроанализ с помощью электронного зонда, пер. с англ., М., 1966; Блохин М. А., Рентгено-спектральная аппаратура, «Приборы и техника эксперимента», 1970, № 2; Зимкина Т. М., Фомичев В. А., Ультрамягкая рентгеновская спектроскопия, Л., 1971; Плотников Р. И., Пшеничный Г. А., Флюоресцентный рентгенорадиометрический анализ, М., 1973; Леман Е. П., Рентгенорадиометрический метод опробования месторождений цветных и редких металлов, Л., 1973; Электронно-зондовый микроанализ, пер. с англ., М., 1974.

М. А. Блохин.

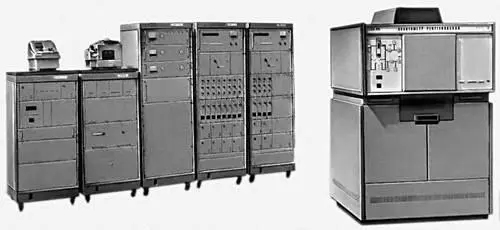

Рис. 2. Рентгеновский 12-канальный квантометр КРФ-18. Справа налево: оперативный стол, две стойки счёта импульсов — на 4 и 8 каналов, высоковольтный источник питания рентгеновской трубки, система автоматического управления и устройство вывода информации.

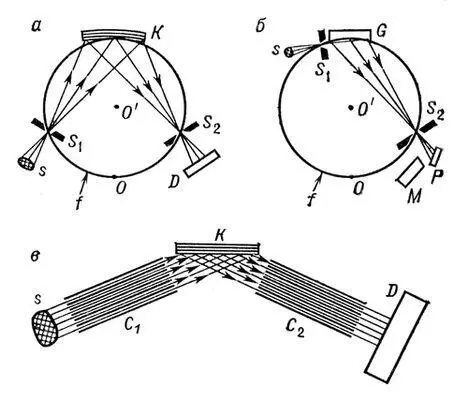

Рис. 1. Оптические схемы рентгеновских спектрометров: а — фокусирующий спектрометр с кристаллом-анализатором К; б — фокусирующий спектрометр с дифракционной решёткой G; в — спектрометр с плоским кристаллом (коллиматором Соллера); s — источник излучения; S 1и S 2— щели; f — фокальная окружность; О' — её центр; О — центр окружности, по которой изогнут кристалл, или центр вогнутой поверхности решётки; D — детектор; Р — фотокатод; М — вторичный электронный умножитель; C 1и С 2— многопластинчатые коллиматоры.

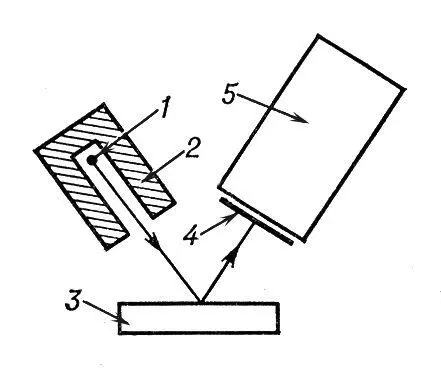

Рис. 3. Схема рентгеноспектрального бездифракционного анализатора: 1 — изотопный источник; 2 — защитный экран; 3 — анализируемый образец; 4 — фильтр; 5 — детектор.
