П. С. Александров.

Стереоба'зис(от стерео... и греч. basis — основание), расстояние между двумя точками, из которых производят наблюдение (например, правым и левым глазом, правой и левой телевизионными трубками) либо кино- или фотосъёмку объекта, в результате чего получают два изображения, составляющих стереопару. Применительно к человеческому зрению С. — расстояние между передними узловыми точками глаз. Величина глазного С. у людей колеблется от 58 до 72 мм, среднее значение глазного С. равно 65 мм.

Для повышения остроты бинокулярного зрения при рассматривании, например, удалённых предметов или стереопар применяются оптические приборы (призменные или зеркальные), искусственно увеличивающие глазной С. (призменный бинокль, стереотруба, стереоскоп и др.). Например, С. стереоскопа С с(в отличие от глазного С. С г, рис.) равен расстоянию между центрами зеркал 2. С увеличением С. уменьшается глубина резко воспринимаемого пространства, но увеличивается острота зрения, поэтому С. выбирается с учётом оптимального сочетания этих критериев.

Л. А. Ривкин.

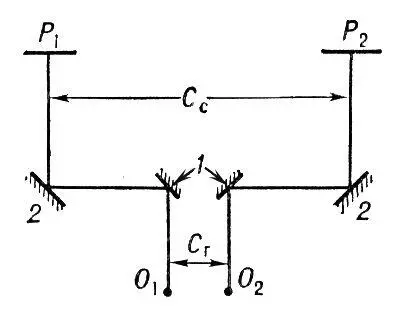

Р 1, Р 2— раздельные правые и левые изображения, наблюдаемые с помощью стереоскопа; О 1, О 2— передние узловые точки глаз наблюдателя.

Стереоба'т(греч. stereobates) в античной архитектуре, цоколь храма или колоннады. В древнегреческом зодчестве С. обычно состоял из трёх ступеней, верхняя из которых (или только её поверхность) называлась стилобатом.

Стерео'граф(от стерео... и ...граф ) , универсальный стереофотограмметрический прибор механического проектирования с преобразованными связками лучей; служит для составления топографических карт по аэрофотоснимкам, имеющим углы наклона до 3°. С. предложен советским учёным Ф. В. Дробышевым в начале 50-х гг. 20 в. и имеет сокращённое название СД (стереограф Дробышева).. Аэроснимки 1 всегда располагаются горизонтально независимо от их углов наклона. Влияние углов наклона учитывается при помощи коррекционных механизмов, содержащих коррекционные плоскости 2, по которым перемещаются толкатели 3, несущие на себе каретки 4 с карданами 5. Через эти карданы проектирующие рычаги 6 связывают снимки с координатометром, представленным направляющими X, Y, Z. По каретке Z перемещается базисное устройство, содержащее механизмы для введения базисных компонентов bx, by, bz, составляющих базис проектирования. При движении кареток координатометра проектирующие рычаги, вращаясь вокруг центров проекций 7, перемещают снимки и одновременно толкатели по наклоненным (в зависимости от углов наклона аэроснимков) коррекционным плоскостям, в результате чего изменяется положение карданов 5 по высоте и снимки получают дополнительные перемещения (устраняется влияние углов наклона).

П. С. Александров.

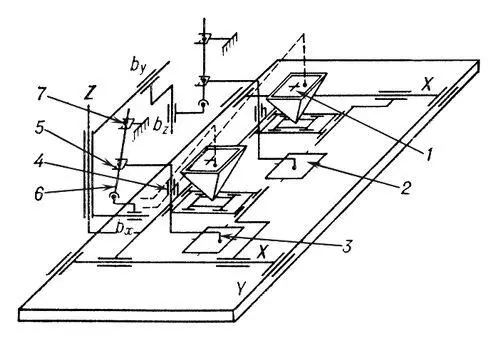

Схема стереографа.

Стереографи'ческая прое'кция,соответствие между точками сферы и плоскости, получаемое следующим образом: из некоторой точки С на сфере (центра С. п.) другие точки сферы проектируются лучами на плоскость, перпендикулярную радиусу сферы ОС и не проходящую через С (см. рис.; обычно эту плоскость проводят или через центр О сферы, или через точку С' — конец диаметра сферы СС'). При этом каждая точка М сферы, отличная от С, перейдёт в некоторую точку М' плоскости; такое соответствие (после исключения из сферы самого центра проекции С, которому никакая точка плоскости не соответствует) будет взаимно однозначным. Основные свойства С. п.: 1) окружностям на сфере соответствуют окружности же на плоскости (на рис. окружности Г соответствует окружность Г'), причём окружностям, проходящим через центр С. п., соответствуют на плоскости прямые линии (окружности бесконечно большого радиуса; на рис. у и у' ) ', 2) соответствие, устанавливаемое С. п., является конформным, т. е. сохраняет углы (см. Конформное отображение ) , например, угол LMN на сфере равен углу L'M'N' на плоскости.

С. п. — перспективная картографическая проекция. Часто применяется в картографии, т.к. для территории округлой формы из всех равноугольных проекций даёт наименьшее колебание масштаба. Используется также в астрономии, кристаллографии и др.

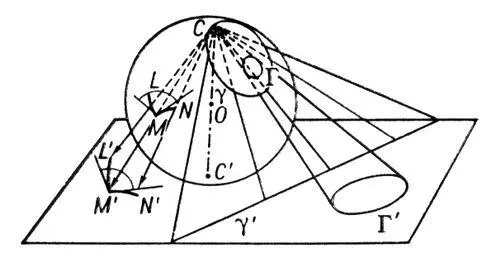

Рис. к ст. Стереографическая проекция.

Стереоизомери'я,пространственная изомерия, вид изомерии, характеризующийся различным пространственным расположением атомов в молекуле при одинаковом порядке их связей между собой. Известны два вида С. — геометрическая и оптическая изомерия. См. также Стереохимия.

Стереокомпара'тор(от стерео... и компаратор ) , стереофотограмметрический прибор, предназначенный для измерения координат X, Y точек на снимках. Конструктивно С. подразделяются на приборы с раздельным (независимым) перемещением кареток левого и правого снимков и совместным (зависимым). В первом случае измеряют координаты X, Y одноимённых точек на обеих снимках, во втором — координаты точки на одном из снимков и продольный р и поперечный q параллаксы (параллаксы — это разности координат, измеренных для одноимённой точки на соседних снимках: продольный — разность абсцисс, поперечный — разность ординат). На рис. показана схема С. с зависимым перемещением кареток. Каретка 1 , несущая оба снимка, штурвалом 2 перемещается на величину X, а оптическая система 3 перемещается на величину Y. Правый снимок дополнительно перемещается на величины р и q.

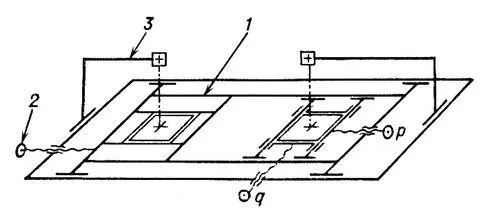

Схема стереокомпаратора.

Стереоме'тр(от стерео... и ...метр ) , оптико-механический прибор для выполнения по наземным фотографиям, аэроснимкам и космическим фотоснимкам различных измерений изображения объектов в процессе их стереоскопического рассматривания (см. Стереоскоп ) . С. имеют параллактические устройства и измерительную марку, перемещаемую по воссозданной на приборе объёмной модели местности (или отдельного предмета). В зависимости от назначения различают С.: топографический — для рисовки рельефа и дешифрирования при создании карт (наиболее эффективен советский С. конструкции Ф. В. Дробышева), прецизионный — для точных фотограмметрических определений (см. Фотограмметрия ) , геологический — для измерения по снимкам элементов залегания горных пород и др.
