Многостереопарная киносъёмка обычно производится на общую киноплёнку киноаппаратом с большим числом (до 10) объективов (рис. 2). При панорамограммной съёмке регистрируется непрерывное изменение линейных параллаксов каждой точки изображения; при этом на киноплёнке образуется как бы множество переходящих одно в другое изображений объекта, различающихся точками съёмки (рис. 3). Такое изображение называется «ксографией». Дальнейшее увеличение пространственной информации об объекте возможное применением его голограммы (см. Голография ) .

Лит. см. при ст. Стереоскопическое кино.

Н. А. Валюс.

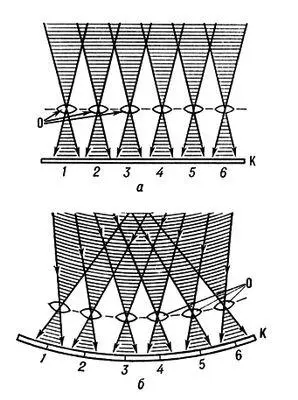

Рис. 2. Схема многостереопарной киносъёмки: а — объективы О расположены по прямой, б — по дуге; К — киноплёнка; 1,2,…,6 — изображения, образующие ряд последовательных стереопар 1—2,2—3,...,5—6.

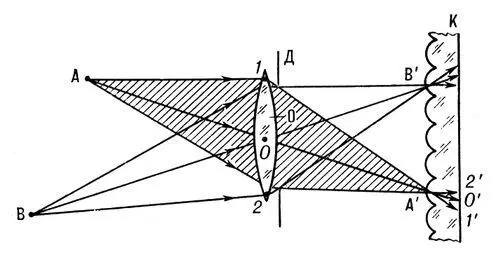

Рис. 3. Схема панорамной киносъемки: А и B — точки снимаемого объекта; О — объектив (большого диаметра); Д — входная диафрагма; К — линзоворастровая кинопленка; А' и B' — изображения точки А и B на линзовом растре кинопленки; 1', 0', 2' — изображения точки А на светочувствительном слое кинопленки, образованные лучами, прошедшими вблизи точек 1, 0, 2 объектива.

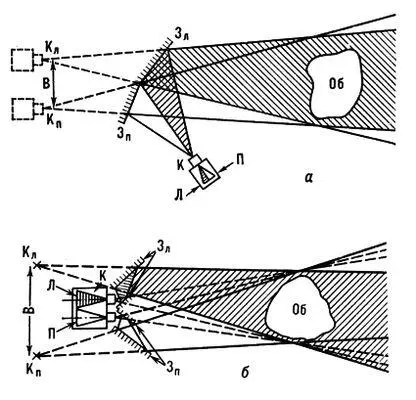

Рис. 1. Схема стереоскопической киносъемки однообъективным (а) и двухобъективным (б) киноаппаратами: Об — объект съемки; К — киноаппарат; З ли З п— левое и правое зеркала; К ли К п— левая и правая мнимые точки съемки; Л и П — левое и правое изображения стереопары; В — стереобазис.

Стереоскопи'ческий киносъёмочный аппара'т,стереокинокамера, киносъёмочный аппарат с двумя объективами, предназначенный для стереоскопической киносъёмки. Обычно за основу такого киноаппарата берут какой-либо профессиональный киносъёмочный аппарат, в который вносят определённые конструктивные переделки и дополнения. На рис. 1 показан общий вид С. к. а. для съёмки на 35-мм киноплёнку. Оптическая система этого киноаппарата (рис. 2) включает два объектива с призменными насадками. В процессе съёмки на киноплёнке получают правое и левое изображения стереопары, расположенные одно над другим. Продвижение плёнки производится сразу на удвоенную высоту кадра. С помощью различных призменных насадок можно изменять стереобазис киносъёмки. Для изменения масштаба изображения используют сменные объективы. Каждая пара объективов снабжена приспособлениями, позволяющими одновременно изменять относительные отверстия объективов и осуществлять их фокусировку. В конструкции предусмотрена возможность изменения положения оптических осей объективов, что позволяет осуществлять конвергенцию (сведение) визирных лучей. С. к. а. снабжен стереовизиром, через который оператор во время съёмки видит объёмное изображение снимаемых объектов. При стереосъёмке на 70-мм плёнку правое и левое изображения стереопары располагаются рядом друг с другом по ширине плёнки.

Лит. см. при ст. Стереоскопическое кино.

Н. А. Валюс.

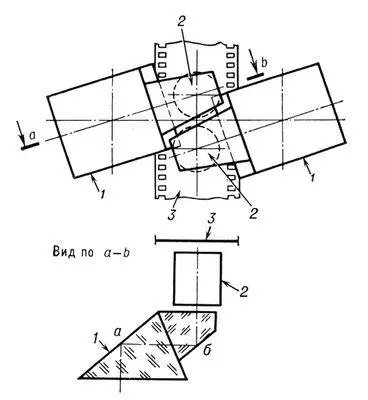

Рис. 2. Оптическая схема стереоскопического киносъемочного аппарата. Световые лучи, идущие от объекта съемки, проходят призму 1, отражаясь последовательно от двух зеркальных граней а и b, и затем попадают в объектив 2, который проецирует изображение объекта на пленку 3. Второе изображение стереопары проецируется на пленку несколько ниже вторым объективом, снабженным такой же призменной системой.

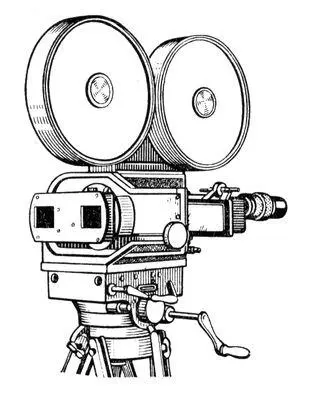

Рис. 1. Стереоскопический киносъемочный аппарат для съемки на 35- мм кинопленку (СССР).

Стереоскопи'ческий фотоаппара'т, фотографический аппарат для одновременного получения двух снимков одного объекта, составляющих стереопару. Снабжен двумя идентичными объективами, расположенными на расстоянии 65 мм друг от друга (среднее расстояние между зрачками глаз человека, т. н. глазной стереобазис ) .

Стереоскопи'ческое изображе'ние,изображение, создающее иллюзию объёмности, пространственности наблюдаемой картины. Два изображения стереопары, рассматриваемые раздельно правым и левым глазом, в сознании наблюдателя сливаются в единый зрительный образ. Чтобы такое слияние осуществилось, необходимо обеспечить проекцию на сетчатку каждого глаза предназначенного ему изображения. Примером устройства, используемого с этой целью, является стереоскоп.

Если каждое изображение стереопары окрасить в свой цвет (например, правое в красный, левое в зелёный) и совместить их, напечатав или спроектировав на экран одно на другое, то при рассмотрении через цветные очки левый глаз увидит через красный фильтр чёрный силуэт зелёного изображения, а правый глаз через зелёный фильтр — тёмный силуэт только красного изображения. Такой способ печати и проекции С. и. называется анаглифическим.

Для рассматривания совмещенных изображений стереопары используют линейно поляризованный свет, плоскости поляризации которого взаимно перпендикулярны для правого и левого изображений. В этом случае оба изображения печатают на соответственно ориентированных поляроидных плёнках и С. и. наблюдают, пользуясь очками с поляроидами. Применение растровой оптики (например, интегральной липмановской фотографии и родственных методов) позволяет получать объёмные изображения, которые наблюдатель, не пользуясь какими-либо очками, видит как С. и. из различных положений (см. Растровые оптические системы ) . Получение полностью объёмных изображений (воспринимаемых как С. и. при произвольном положении и перемещении наблюдателя) стало возможным с развитием голографии. См. также Стереоскопическое кино, Стереоскопическое телевидение.

Стереоскопи'ческое кино',вид кинематографа, технические средства которого позволяют создавать у зрителя иллюзию объёмности изображаемых на экране объектов. С. к. часто называют объёмным или трёхмерным.
