Стереоско'п(от стерео... и греч. skopeo — смотрю), оптический прибор для рассматривания снимков местности или снимков отдельных предметов с объёмным их восприятием. Снимки должны быть получены с двух точек и попарно перекрываться между собой, что обеспечивает передачу объектов в соответствии с тем, как их раздельно видит правый и левый глаз человека. Все С. устроены с расчётом такого отклонения лучей от наблюдаемых на снимках общих точек (изображений объектов), что последние воспринимаются совмещенными. В одних случаях для этого используются соответственно смонтированные линзы, в других — отражательные зеркала. С. применяют главным образом для дешифрирования снимков, причём известно до 100 различных конструкций этих приборов. Основные их типы следующие:

Часть настольных и стационарных С. изготавливается в варианте, позволяющем вести наблюдения сразу на ряде стереопар снимков за счёт взаимных перемещении стола прибора и его оптической системы (т. н. сканирующие С.). Для особо детального изучения научно-технических фотографий предназначены стереомикроскопы, дающие переменное увеличение до 70 Х (при поле зрения 2,5—3 мм ) , а при дополнительных насадках — до 200 Х.

В картографических целях созданы стереоскоп-пантографы, представляющие собой сочетание С. со сменным увеличением и оптического пантографа. В СССР н за рубежом некоторые модели портативных и настольных С. выпускаются в комплекте с измерительными (параллаксометры) и чертёжными приспособлениями.

Лит.: Гольдман Л. М., Вольпе Р. И., Дешифрирование аэроснимков. (Топографическое и отраслевое), М., 1968 (Итоги науки. Геодезия); Гольдман Л. М., Дешифрирование аэроснимков за рубежом, М., 1970; Наркевич В. И., Обзор зарубежных приборов для дешифрирования аэрофотоснимков, в сборнике: Применение аэрофотосъемки при изучении лесного и болотного мелиоративного фондов, Л,, 1973.

Л. М. Гольдман.

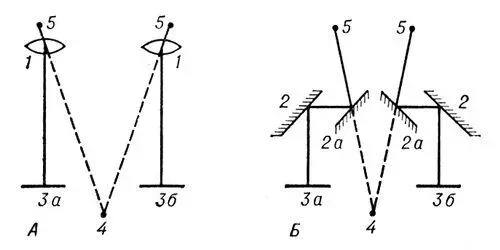

Стереоскопы: А — линзовый; Б — зеркальный; 1 — линзы; 2 и 2а — отражательные зеркала; 3а и 3б — одинаковые точки на правом и левом снимках стереопары; 4 — точка, в которой стереоскопически совмещены точки 3а и 3б; 5 — оси глаза наблюдателя.

Стереоскопи'ческая кинопроекцио'нная аппарату'ра,предназначается для проекционного совмещения на экране правых и левых изображений кадров стереофильма ( стереопар ) и обеспечения раздельного видения этих изображений соответственно правым и левым глазом зрителя (см. Стереоскопическое кино ) . Если кадры стереофильма расположены на двух раздельных киноплёнках, то их проекция осуществляется двумя обычными синхронно работающими кинопроекторами, если же на одной киноплёнке, то применяют кинопроектор с двумя объективами и оптической насадкой, обеспечивающей совмещение на экране сопряжённых изображений стереокадра. При анаглифическом и поляризационном способах стереопроекции для разделения (сепарации) изображений зрители пользуются специальными очками (см. Анаглифов цветных метод, Очки поляроидные ) , а на объективах кинопроекторов устанавливают соответственно цветные и поляризационные светофильтры. Безочковые способы стереопроекции, когда оптическим устройством, обеспечивающим пространственное разделение в зрительном зале зон с исключительным видением правого и левого изображений, служит растровый (щелевой или линзовый) экран, требуют установки кинопроекторов в строго определённом положении относительно последнего.

В качестве примера на рис. представлена схема размещения аппаратуры для безочковой стереоскопической проекции, предложенная советским изобретателем С. П. Ивановым (1935). Центр выходного зрачка объектива, проецирующего на экран (через растр ) правое изображение стереопары, располагается в точке D 0, а объектива, проецирующего левое изображения,— в точке G 0. Растр имеет радиальные щели, сходящиеся к точке О. С его помощью правое изображение разделяется на экране на радиальные полосы k, l,..., также сходящиеся к центру О. В свою очередь, левое изображение разделяется на радиальные полосы, которые располагаются в промежутках между полосами k, 1,.... При этом правое изображение можно видеть из всех точек линий OD 0, OD 1, OD 2,..., а левое — из точек линий OG 0 , OG 1, OG 2,.... Эти линии, называются линиями избирательного видения, образуют т. н. плоскость избирательного видения. Около каждой прямой ODi и OGi простираются зоны видения левого и правого изображений, в которых по мере удаления от оси зоны избирательного видения освещённость линейно убывает от максимума до нуля.

Лит. см. при ст. Стереоскопическое кино.

Н. А. Валюс.

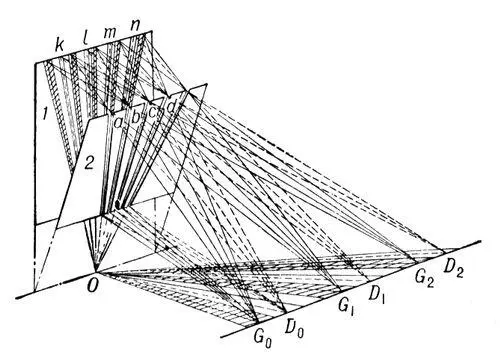

Схема размещения стереоскопической кинопроекционной аппаратуры при стереопроекции по методу С. П. Иванова: 1 — отражательный экран; 2 — перспективный растр с радиальными щелями a, b, …, сходящимися к точке О; D 0и G 0— центры объективов, дающих правое и левое изображения; OD iи OG i— оси зон избирательного видения сопряженных изображений стереокадра (i = 1, 2,...).

Стереоскопи'ческая киносъе'мка, киносъёмка, при которой объект снимают одновременно с двух или нескольких точек зрения так, чтобы на киноплёнке (киноплёнках) получались изображения, образующие стереопары (см. Стереоскопическое кино ) . Принципиальная схема С. к. однообъективным киносъёмочным аппаратом с применением двух зеркал, установленных под некоторым углом друг к другу, показана на рис. 1, а . Объект рассматривается как бы с двух точек зрения, расстояние между которыми образует съёмочный базис ( стереобазис ) . В киноаппарате на киноплёнке фиксируются два (левое и правое) изображения стереопары (снимается стерсограмма). С. к. с использованием двух объективов может осуществляться либо двумя работающими синхронно однообъективными киноаппаратами на две раздельные киноплёнки, либо двухобъективным стереоскопическим киносъёмочным аппаратом на одну общую киноплёнку. Для изменения величины стереобазиса двухобъективного киноаппарата применяют систему раздвижных зеркал (рис. 1, б) . При увеличении стереобазиса получают стереоскопическое изображение с большей пластикой, т. е. с более тонким различением рельефа. Однако при проекции такое изображение воспринимается зрителем как макет, отличающийся от реального объекта уменьшенными размерами.
