Тепловая мощность С. д. лежит в пределах от 10 до 10 5 вт при концентрации от 10 2до 10 5 вт / см 2 . Широкий диапазон мощностей позволяет применять С. д. для сварки и резки различных материалов толщиной от 0,05 до 100 мм за один или несколько проходов.

Г. И. Лесков.

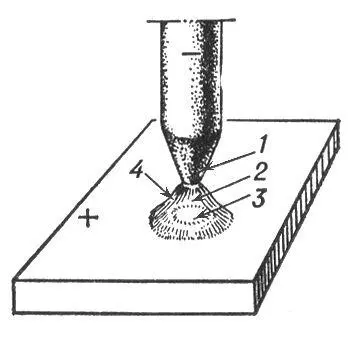

Схема дугового разряда при сварке: 1 — катод; 2 — столб дугового разряда; 3 — анод; 4 — пламя сварочной дуги.

Сва'рочное желе'зо,техническое железо, которое получали при старых способах производства непосредственно из железной руды или чугуна (см. Кричный передел , Кричнорудный процесс , Пудлингование , Сыродутный процесс ). Образовавшиеся в печи (или горне) тестообразные комья железа ( крицы ) состояли из кристаллов железа высокой чистоты, перемежавшихся с некоторым количеством равномерно распределённых включений жидкого шлака. Извлечённую из печи (горна) горячую крицу подвергали ковке или прокатке, в результате чего из металла выдавливался шлак, а кристаллы железа сваривались (отсюда название). С. ж. характеризовалось высокими механическими свойствами (пластичностью, корозионной стойкостью, свариваемостью). В середине 20 в. С. ж. практически вытеснено сталью.

Сва'рочное обору'дование,машины, аппараты и приспособления, необходимые для изготовления из заготовок сварных изделий. Комплекс технологически связанного между собой С. о. для выполнения сварочных работ при том или ином участии сварщика называется сварочным постом, установкой, а при объединении нескольких постов или установок — линией.

Существуют посты и установки для дуговой, контактной, газовой, электроннолучевой и других способов сварки . К С. о. относят: сварочные аппараты и машины с источниками питания и устройствами для выполнения собственно процесса сварки; технологические приспособления для осуществления быстрой сборки деталей под сварку, удерживания их во время работы и предотвращения или уменьшения коробления свариваемого изделия; вспомогательное оборудование для перемещения изделий в процессе выполнения сварки, крепления и перемещения сварочных аппаратов; инструмент сварщика. Кроме того, при сварке используют различные транспортные средства, приборы для контроля качества сварного соединения и т. п. Техническая характеристика С. о. определяется выбранным способом сварки, характером производства и степенью механизации процесса (ручная, полуавтоматическая или автоматическая сварка).

Сварочный пост — участок производственной площади, на котором размещены источник тока, токопровод, необходимые технологические приспособления и инструменты сварщика. Для защиты окружающих от излучения участок огорожен шторами или щитами. В условиях современного производства широко распространены автоматизированные установки ( рис.1 ). Такие стационарные посты размещают в цехе. В полевых условиях, для сварки крупногабаритных изделий, на строительстве, при выполнении ремонтных работ и т. п. организуют передвижные посты.

Сварочные аппараты и машины. Всварочные посты и установки входят источники питания и аппараты для регулирования горения сварочной дуги в процессе сварки. Для выполнения сварки применяют источники питания, которые имеют удобную, плавную или ступенчатую регулировку и удовлетворяют общим требованиям для электрических машин и аппаратов. При электросварке используют сварочные трансформаторы, генераторы и выпрямители; при газопламенной обработке— газовые генераторы. Различают источники питания одно- и многопостовые, стационарные (длительная непрерывная работа) и малогабаритные переносные (непродолжительная работа).

Сварочный трансформатор служит для согласования параметров сварочной и питающей цепей, а также выполняет функции регулятора. При дуговой сварке применяют механические и электрические способы регулирования напряжения. При механическом регулировании ( рис. 2, а ) изменяют, например, расстояние между первичными и вторичными обмотками. Электрическое регулирование ( рис. 2, б ) осуществляют изменением токов управления в дополнительных обмотках, расположенных на верхнем и среднем ярме трансформатора. При этом вторичная обмотка разделена на две части (a и b), одна из которых (b) расположена в верхнем окне трансформатора. При одном и том же коэффициенте трансформации такой трансформатор может иметь различные значения напряжения холостого хода, что необходимо при настройке режима сварки. Для контактной электросварки применяют сварочные трансформаторы с минимальным сопротивлением короткого замыкания. Их вторичная обмотка имеет обычно 1 или 2 витка. Изменение вторичного напряжения достигается переключением части витков первичной обмотки.

Сварочный генератор — специальная электрическая машина постоянного тока или тока повышенной частоты. Применяют однопостовые генераторы — универсальные или с падающей внешней характеристикой, которая обеспечивает устойчивое горение сварочной дуги. В сварочной технике используют генераторы: поперечного поля, с расщепленными полюсами, с размагничивающей последовательной обмоткой. У сварочного генератора поперечного поля ( рис. 3, а ) короткозамкнутая обмотка cd якоря создаёт поперечный магнитный поток Ф п. Падающая характеристика образуется в результате действия продольного размагничивающего потока якоря Ф пр. У генератора с размагничивающей последовательной обмоткой ( рис. 3, б ) внешняя характеристика формируется взаимодействием магнитных потоков Ф р(размагничивающей последовательной обмотки) и Ф в(намагничивающей параллельной обмотки). Напряжение на намагничивающую обмотку подаётся от третьей щётки или от самостоятельного источника питания (при т. н. независимом возбуждении).

Сварочный выпрямитель — преобразователь переменного напряжения питающей сети в постоянное, имеющий падающую, жёсткую или регулируемую внешнюю характеристику. Выпрямитель состоит из трансформатора, блока, полупроводниковых вентилей, системы автоматического управления, дросселя электрического , коммутационной аппаратуры. Регулирование преобразователей осуществляется трансформаторами или управляемыми вентилями.

Газовый генератор — аппарат для получения горючих газов. Чаще в газовых генераторах производят ацетилен из карбида кальция путём взаимодействия его с водой (см. Генератор ацетиленовый ).
