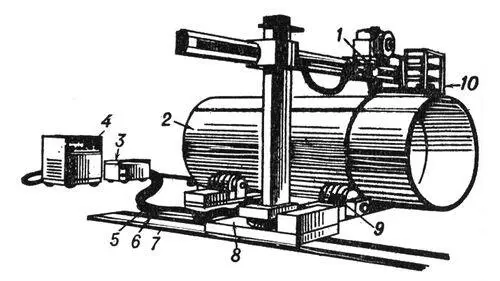

Рис.1. Установка для дуговой автоматической сварки: 1 — сварочный аппарат; 2 — свариваемое изделие; 3 — шкаф с аппаратурой управления; 4 — источник тока; 5 — провода управления; 6 — токопровод; 7 — рельсовый путь; 8 — тележка с колонной; 9 — роликовый стенд; 10 — площадка обслуживания.

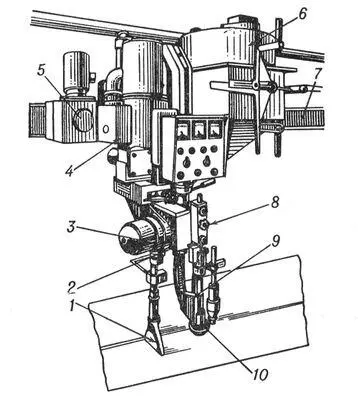

Рис. 4. Сварочный автомат для дуговой сварки: 1 — флюсоотсос; 2 — сварочная головка; 3 — механизм подачи с редуктором; 4 — механизм подъема; 5 — ходовой механизм; 6 — флюсоаппарат; 7 — рельсовый путь; 8 — подающий ролик; 9 — мундштук; 10 — воронка для флюса.

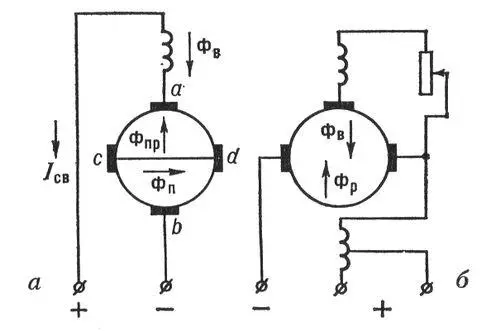

Рис. 3. Схема сварочного генератора: а — поперечного поля; б — с размагничивающей последовательной обмоткой.

Рис. 5. Сварочный автомат для электросварки неплавящимся вольфрамовым электродом с подачей присадочной проволоки: 1 — горелка; 2 — катушка; 3 — механизм подачи; 4 — направляющий шланг; 5 — наконечник; 6 — прижимной ролик.

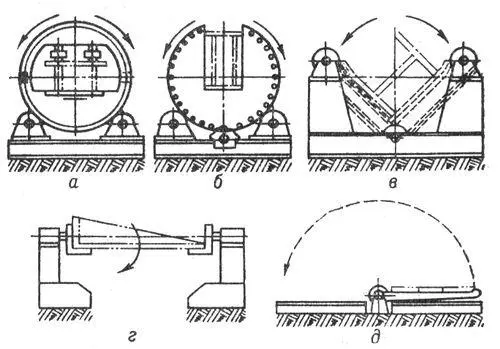

Рис. 7. Кантователи: а — роликовый; б — цевочный; в — цепной; г — цапфовый; д — рычажный.

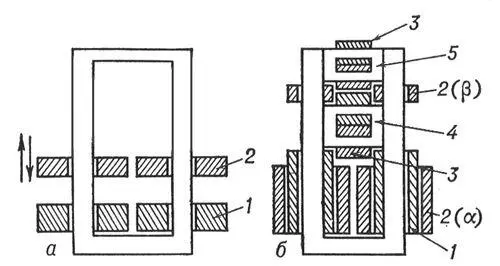

Рис. 2. Схема сварочного трансформатора для дуговой сварки: а — с механическим регулированием индуктивного сопротивления и напряжения; б — с электрическим регулированием; 1 и 2 — первичная и вторичная обмотки; 3 — обмотка управления; 4 и 5 — среднее и верхнее ярмо.

«Сва'рочное произво'дство»,ежемесячный межотраслевой научно-технический и производственный журнал, издаваемый Государственным комитетом Совета Министров СССР по науке и технике, министерством станкостроительной и инструментальной промышленности и Научно-техническим обществом машиностроительной промышленности. Основан в 1930 в Москве. До июня 1953 выходил под названием «Автогенное дело». С июля 1941 по июнь 1944 и с июля 1953 по декабрь 1954 не выпускался. Публикуются материалы по сварке, пайке, термической резке и металлизации, прочности сварных конструкций, оборудованию и др., освещается зарубежный опыт. С 1959 полностью переводится на английский язык и выходит в Великобритании. Тираж (1974) 22,5 тыс. экземпляров.

Сва'рочные материа'лы,флюсы, электроды и защитные газы, применяемые при сварке для обеспечения заданного процесса и получения сварного соединения . К С. м. относятся сварочные флюсы, электроды и защитные газы.

Сварочные флюсы — неметаллические материалы, которые при различных способах сварки осуществляют разные функции: при дуговой сварке защищают дугу и сварочную ванну от воздействия окружающей среды, предупреждают разбрызгивание металла, осуществляют физико-химическую обработку металла сварочной ванны; при электрошлаковой сварке образуют электропроводный расплав с заданными технологическими свойствами, при газовой сварке очищают поверхность металла.

Для дуговой электросварки и электрошлакового переплава применяются гранулированные зернистые флюсы, для газовой сварки— флюсы в виде порошка или пасты. Различают зернистые флюсы плавленые, изготовленные сплавлением его составляющих, и неплавленые (называются также керамическими и агломерированными), изготовляемые перемешиванием порошкообразных материалов со связующим веществом. По составу плавленые флюсы — сплавы окислов и солей силикатов, неплавленые — смесь измельченных руд, минералов, ферросплавов, металлов и др. материалов, объединённая связующим веществом (обычно водный раствор жидкого стекла, реже — алюминат натрия и др.).

Сварочный электрод — изделие из электропроводного материала, служащее для подведения электрического тока к месту сварки. Различают плавящиеся и неплавящиеся электроды. К плавящимся электродам относятся сварочные проволоки, прутки, пластины и ленты сплошного сечения, порошковые проволоки и ленты, а также покрытые и комбинированные электроды (плавящиеся мундштуки). К неплавящимся электродам относятся электродные стержни и электроды для контактной электросварки . Плавящиеся электроды одновременно служат для введения присадочного металла при сварке плавлением. Применяя плавящиеся электроды соответствующего химического состава, можно изменять в желаемом направлении состав металла шва, легировать его нужными элементами, снижать содержание вредных примесей. В зависимости от назначения плавящиеся электроды могут быть изготовлены из стали, алюминия, титана, меди или др. металлов и сплавов. Покрытый электрод состоит из стержня и нанесённого на него покрытия (обмазки). Электродный стержень может быть изготовлен из сварочной проволоки или отлит. Для покрытия электрода используют смесь веществ, которые усиливают ионизацию атмосферы сварочной дуги , защищают от вредного воздействия среды и служат для металлургической обработки сварочной ванны. Порошковые проволоки и ленты состоят из металлической оболочки, заполненной порошкообразными веществами — газообразующими и шлакообразующими материалами, ферросплавами и металлами. Неплавящиеся электродные стержни изготовляют из вольфрама (чистого или содержащего ионизирующие добавки — окислы, например лантана или иттрия), а также из электротехнического угля и синтетического графита. Иногда используют угольные и графитовые электроды, которые имеют т. н. фитиль — канал, заполненный веществами, увеличивающими ионизацию атмосферы сварочной дуги. Электроды для контактной сварки являются сменной частью машин, осуществляют подвод электрического тока и передачу усилия к соединяемым частям изделия.

Защитные газы (инертные и активные) оказывают различное действие на металл сварочной ванны. Инертные газы (аргон, гелий и их смеси) создают в зоне сварки газовую защиту от внешней среды. Активные газы, кроме того, изменяют химический состав металла шва. В качестве активных защитных газов при сварке применяют углекислый газ, его смеси с кислородом и аргоном, смеси аргона с углекислым газом и кислородом.

Лит.: Технология электрической сварки металлов и сплавов плавлением, М., 1974.
