Термомагни'тные явле'ния,группа явлений, связанных с влиянием магнитного поля на электрические и тепловые свойства проводников и полупроводников, в которых существует градиент температуры. Т. я., как и гальваномагнитные явления, обусловлены воздействием магнитного поля на движущиеся частицы, несущие электрический заряд (электроны в проводниках, электроны и дырки в полупроводниках). Магнитное поле искривляет траекторию движущихся зарядов и, в частности, отклоняет текущий по телу электрический ток и связанный с переносом частиц поток теплоты от первоначального направления (см. Лоренца сила ) . В результате появляются составляющие электрического тока и теплового потока в направлении, перпендикулярном магнитному полю, и наблюдаются др. явления.

Т. я. можно классифицировать, рассматривая взаимное расположение векторов: напряжённости магнитного поля Н, температурного градиента Ñ Т в проводнике, плотности W теплового потока и вектора N, параллельного направлению, в котором измеряется явление. Т. я., измеряемые в направлении, перпендикулярном или параллельном первичному температурному градиенту, называются соответственно поперечными и продольными. Характерным примером Т. я. может служить возникновение в проводнике (металле) или полупроводнике электрического поля Е, если в теле имеется градиент температуры и в перпендикулярном к нему направлении накладывается магнитное поле Н ( Нернста — Эттингсхаузена эффект ) . Возникшее поле Е имеет как продольную, так и поперечную составляющие. К Т. я. относится также Риги — Ледюка эффект и ряд др. явлений.

Лит.: Блатт Ф. Д., Теория подвижности электронов в твердых телах, пер. с англ., М.—Л., 1963; Цидильковский И. М., Термомагнитные явления в полупроводниках, М., 1960.

Термо'метр(от термо... и ... метр ) , прибор для измерения температуры посредством контакта с исследуемой средой. Применение Т. исключительно разнообразно: существуют Т. бытового употребления (комнатные, для воздуха и воды, медицинские и др.); Т. технического применения, высокоточные Т. для исследовательских и метрологических работ и др. Действие Т. основано на таких физических свойствах, как тепловое расширение жидкостей, газов и твёрдых тел; на температурной зависимости давления газа или насыщенных паров, электрического сопротивления, термоэлектродвижущей силы, магнитной восприимчивости парамагнетика и т. д. (см. Термометрия ) .

Наиболее распространены термометры жидкостные, термометры манометрические, термометры сопротивления, Т. термоэлектрические (см. Термопара ) . Для измерения низких температур применяют, кроме того, конденсационные Т., газовые термометры, акустические Т., магнитные Т. Существуют Т. специального назначения, например термометры метеорологические, гипсотермометры, глубоководные Т.

Иногда применяют биметаллические Т., основанные на различии теплового расширения веществ, из которых изготовлены пластины их чувствительных элементов; кварцевые Т., основанные на температурной зависимости резонансной частоты пьезокварца; ёмкостные Т., основанные на зависимости диэлектрической восприимчивости сегнетоэлектриков от температуры, и др.

Д. И. Шаревская.

Термо'метр жидко'стный(реже — жидкостный термометр), прибор для измерения температуры, принцип действия которого основан на тепловом расширении жидкости. Т. ж. относится к термометрам непосредственного отсчёта.

Широко применяется в технике и лабораторной практике для измерения температур в диапазоне от –200 до 750 °С. Т. ж. представляет собой прозрачный стеклянный (редко кварцевый) резервуар с припаянным к нему капилляром (из того же материала). Шкала в °С наносится непосредственно на толстостенный капилляр (так называемый палочный Т. ж.) или на пластинку, жестко соединённую с ним (Т. ж. с наружной шкалой, рис. , а). Т. ж. с вложенной шкалой ( рис. , б) имеет внешний стеклянный (кварцевый) чехол. Термометрическая жидкость заполняет весь резервуар и часть капилляра. В зависимости от диапазона измерений Т. ж. заполняют пентаном (от -200 до 20 °С), этиловым спиртом (от -80 до 70 °С), керосином (от -20 до 300 °С), ртутью (от -35 до 750 °С) и др.

Наиболее распространены ртутные Т. ж., так как ртуть остаётся жидкой в диапазоне температур от -38 до 356 °С при нормальном давлении и до 750 °С при небольшом повышении давления (для чего капилляр заполняют азотом). Кроме того, ртуть легко поддаётся очистке, не смачивает стекло, и её пары в капилляре создают малое давление. Т. ж. изготавливают из определённых сортов стекла и подвергают специальной термической обработке («старению»), устраняющей смещение нулевой точки шкалы, связанное с многократным повторением нагрева и охлаждения термометра (поправку на смещение нуля шкалы необходимо вводить при точных измерениях). Т. ж. имеют шкалы с различной ценой деления от 10 до 0,01 °С. Точность Т. ж. определяется ценой делений его шкалы. Для обеспечения требуемой точности и удобства пользуются Т. ж. с укороченной шкалой; наиболее точные из них имеют на шкале точку 0 °С независимо от нанесённого на ней температурного интервала. Точность измерений зависит от глубины погружения Т. ж. в измеряемую среду. Погружать Т. ж. следует до отсчитываемого деления шкалы или до специально нанесённой на шкале черты (хвостовые Т. ж.). Если это невозможно, вводят поправку на выступающий столбик, которая зависит от измеряемой температуры, температуры выступающего столбика и его высоты. Основные недостатки Т. ж. — значительная тепловая инерция и не всегда удобные для работы габариты. К Т. ж. специальных конструкций относят термометры метеорологические, метастатические термометры, медицинские и др. Медицинские ртутные Т. ж. имеют укороченную шкалу (34—42 °С) и цену деления шкалы 0,1 °С. Действуют они по принципу максимального термометра — ртутный столбик в капилляре остаётся на уровне максимального подъёма при нагревании и не опускается до встряхивания термометра.

Лит.: см. при ст. Термометрия .

Д. И. Шаревская.

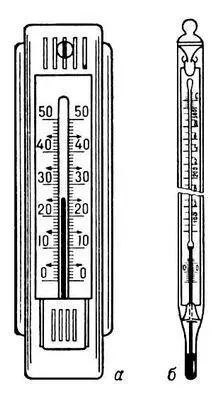

Жидкостные термометры: а — комнатный термометр с наружной шкалой; б — лабораторный термометр с вложенной шкалой, имеющий на шкале точку 0°С.
