Термо'метр манометри'ческий,прибор для измерения температуры, действие которого основано на одном из трёх принципов: тепловом расширении жидкости, температурной зависимости давления газа и температурной зависимости давления насыщенных паров жидкости. Различают Т. м. газовые (азот), жидкостные (ртуть) и конденсационные, или парожидкостные (хлористый этил и др.). Конструктивно они представляют собой герметичную систему, состоящую из баллона, соединённого капилляром с пружинным манометром (показывающим или самопишущим). Т. м. широко распространены в качестве приборов технического назначения в диапазоне температур от -60 до 550 °С. Благодаря длине капилляра (до 60 м ) они могут служить дистанционными термометрами. Шкала манометра, измеряющего давление в баллоне, градуирована непосредственно в °С.

Лит. см. при ст. Термометрия.

Д. И. Шаревская.

Термо'метр опроки'дывающийсяглубоководный, ртутный термометр для измерения температуры воды в водоёмах на различных глубинах. Капилляр Т. о. 1 (см. рис. ) выше резервуара 2 имеет сужение в виде вилки 3, после чего он расширяется и образует петлю, а далее переходит в обычный цилиндрический канал, оканчивающийся небольшим расширением 4. После того как показания термометра установились, его резко поворачивают вверх резервуаром, вызывая этим отрыв столбика ртути, вошедшей в капилляр через сужение. Длина столбика ртути в капилляре служит мерой температуры. Петля предохраняет капилляр от дополнительного попадания в него ртути из резервуара при повышении температуры в более высоких слоях воды. В защитную стеклянную трубку Т. о. вмонтирован также обычный термометр 5, который показывает температуру в момент отсчёта и служит для внесения поправки в показания Т. о.

Лит.: Руководство по гидрологическим работам в океанах и морях, Л., 1967; Дерюгин К. К., Степанюк И. А,, Морская гидрометрия, Л., 1974.

Глубоководный опрокидывающийся термометр.

Термо'метр сопротивле'ния,прибор для измерения температуры, принцип действия которого основан на изменении электрического сопротивления чистых металлов, сплавов и полупроводников с температурой (на увеличении сопротивления R с повышением температуры Т у металлов и обратная зависимость R от Т у полупроводников ).

Широкое распространение получили Т. с. из чистых металлов, особенно платины (температурный коэффициент сопротивления град -1) и меди (a = 0,0044 град -1) , которые конструктивно представляют собой металлическую проволоку или ленту, намотанную на жёсткий каркас (из кварца, фарфора, слюды), заключённый в защитную оболочку (из металла, кварца, фарфора, стекла) с головкой, через которую проходят 2, 3 или 4 (наиболее точные Т. с.) вывода, соединяющие Т. с. с измерительным прибором ( рис. ). Платиновые Т. с. применяют для измерения температур в пределах от -263 до 1064 °С, медные — от -50 до 180 °С. Материал и конструкция Т. с. должны обеспечивать его чувствительность и стабильность, достаточные для требуемой точности измерений в заданном диапазоне температур при определённых условиях применения (вибрации, агрессивные среды и др.). Точность измерений температуры зависит также от точности прибора, которым измеряют сопротивление. Т. с. технического применения работают в комплекте с мостами измерительными, потенциометрами, логометрами (показывающими и самопишущими), шкалы которых градуированы непосредственно в °С в соответствии с таблицами зависимости R от Т для данного типа Т. с. При помощи высокоточных платиновых Т. с. воспроизводится Международная практическая температурная шкала, проводятся точные измерения температуры и градуировка др. термометров в диапазоне 14—900 К.

В качестве лабораторных иногда применяют индиевые Т. с. (4—300 К) и бронзовые Т. с. (1—4 К).

Т. с. из полупроводников (композиционный углерод, легированный германий и др.) широко применяются для измерения низких температур (0,1—100 К) благодаря их высокой чувствительности. Т. с. этого вида представляют собой полупроводниковые пластинки (плёнки) различных габаритов и формы с приваренными металлическими выводами, помещаемые часто в защитную оболочку. В диапазоне температур 4,2—13,8 К применяют как особо точные германиевые Т. с. При температурах выше 100 К применение полупроводниковых Т. с. ограничено (сказываются их нестабильность и разброс индивидуальных характеристик, см. Терморезистор ) .

Лит. см. при ст. Термометрия.

Д. И. Шаревская.

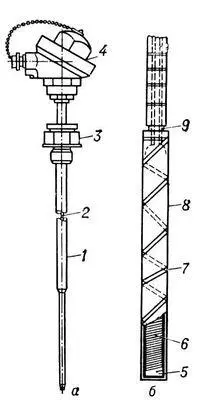

Общий вид платинового термометра сопротивления (а) и его чувствительный элемент (б): 1 — стальной чехол; 2 — чувствительный элемент; 3 — штуцер для установки термометра; 4 — головка для присоединения термометра к электроизмерительному прибору; 5 — слюдяной каркас; 6 — бифилярная обмотка платиновой проволоки; 7 — серебряная лента; 8 — слюдяная накладка; 9 — серебряные выводы.

Термометри'я(от термо... и ... метрия ) , раздел прикладной физики, посвященный разработке методов и средств измерения температуры. Т. является также разделом метрологии, в её задачи входит обеспечение единства и точности температурных измерений: установление температурных шкал, создание эталонов, разработка методик градуировки и поверки приборов для измерения температуры.

Температура не может быть измерена непосредственно. Об её изменении судят по изменению других физических свойств тел (объёма, давления, электрического сопротивления, эдс, интенсивности излучения и др.), связанных с температурой определёнными закономерностями. Поэтому методы измерения температуры являются по существу методами измерения указанных выше термометрических свойств, которые должны однозначно зависеть от температуры и измеряться достаточно просто и точно. При разработке конкретного метода или прибора необходимо выбрать термометрическое вещество, у которого соответствующее свойство хорошо воспроизводится и достаточно сильно изменяется с температурой.
