Телевизио'нная анте'нна, антенна для передачи или приёма сигналов телевизионных вещательных программ — радиосигналов телевизионного изображения и его звукового сопровождения. Различают Т. а. передающие и приёмные, метрового и дециметрового диапазонов.

Передающие Т. а. обычно выполняют в виде системы горизонтальных симметричных вибраторов; расположение и схема питания вибраторов определяют форму диаграммы направленности (ДН) и величину коэффициента усиления (КУ) антенны. Как правило, ДН передающих Т. а. в горизонтальной плоскости круговая, а в вертикальной имеет форму лепестка (направленного вдоль поверхности Земли). Если размеры поперечного сечения опоры антенны сравнительно невелики и требуется КУ не свыше нескольких единиц, то в метровом диапазоне применяют Т. а. турникетного типа (см. Турникетная антенна ) . В остальных случаях применяют преимущественно Т. а. панельного типа, собираемые из отдельных панелей (образованных вибраторами и рядом вспомогательных элементов), которые в зависимости от требуемой формы ДН располагаются (по контуру поперечного сечения опоры) равномерно или неравномерно и излучают радиоволны синфазно или с определёнными фазовыми сдвигами. Иногда применяют Т. а. и других типов. Так, антенны метрового диапазона Общесоюзного телецентра в Москве (на Останкинской башне) выполнены в виде радиальных штырей (см. Штыревая антенна ), равномерно размещенных по окружности поперечного сечения башни перпендикулярно её поверхности (этажами, по 8 штырей в каждом). КУ передающих Т. а. метрового диапазона составляет от нескольких единиц до 12—15, дециметрового — до нескольких десятков.

Приёмные Т. а. делятся на индивидуальные (наружные или комнатные) и коллективные (всегда в наружном исполнении). Они бывают одно- и многоканальные (работающие в полосе частот соответственно одного или нескольких телевизионных каналов), а также широкополосные. Коллективные антенны — обычно однонаправленные, типа «волновой канал» ( рис. , 1); КУ антенн метрового диапазона — несколько единиц, дециметрового — до нескольких десятков. В качестве наружных индивидуальных антенн применяют: в зоне уверенного приёма в метровом диапазоне — простейшие (одноканальные) одиночные линейные или петлевые вибраторы с ДН в форме «восьмёрки», в условиях ухудшенного приёма (на определённом удалении от телецентра) в метровом диапазоне и практически при всех расстояниях от телецентра в дециметровом — однонаправленные антенны типа «волновой канал» различной степени сложности; вместе с тем в метровом диапазоне значит. распространение получили многоканальные антенны типа ТАИ-12 ( рис. , 2) и ИТА-12 ( рис. , 3), отличающиеся простотой конструктивного и схемного решений. Комнатные Т. а. используются лишь в зоне уверенного приёма. В метровом диапазоне это обычно линейный или петлевой вибратор, длину плеч которого можно плавно изменять при настройке антенны; при этом преимущественное применение нашли конструкции телескопической антенны ( рис. , 4) и ленточной антенны ( рис. , 5). В дециметровом диапазоне для устройства комнатных Т. а. чаще всего выбирают конструкции типа «волновой канал». Входят в употребление также неперестраиваемые комнатные Т. а. со встроенными транзисторными усилителями; они, в частности, могут объединять антенну метрового (укороченный симметричный вибратор) и дециметрового («волновой канал») диапазонов.

См. также Излучение и приём радиоволн .

Лит.: Капчинский Л. М., Телевизионные антенны, М., 1970; Кузинец Л. М., Метузалем Е. В., Рыманов Е. А., Телевизионные приёмники и антенны. Справочник, М., 1974 (лит.).

В. К. Парамонов.

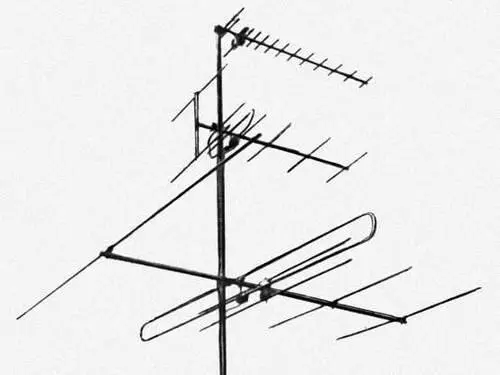

Приёмные телевизионные антенны. Набор коллективных антенн типа «волновой канал» для приёма передач по всем каналам Общесоюзного телецентра в Москве: нижняя (2-канальная) и средняя (широкополосная) антенны — метрового диапазона, верхняя (широкополосная) — дециметрового.

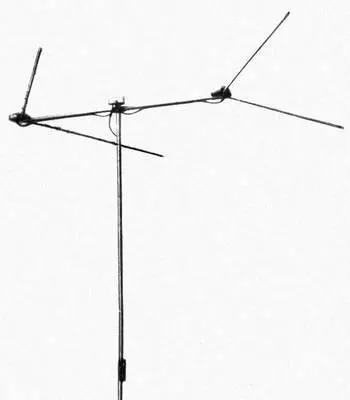

Приёмные телевизионные антенны. Индивидуальная 12-канальная антенна метрового диапазона типа ИТА-12 (однонаправленная).

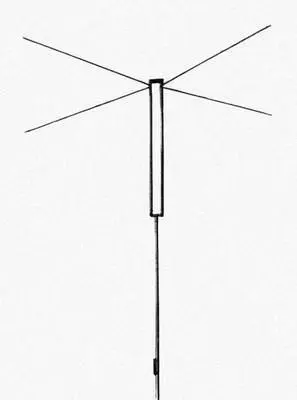

Приёмные телевизионные антенны. Индивидуальная 12-канальная антенна метрового диапазона типа ТАИ-12 (с 2 равноправными главными направлениями приёма).

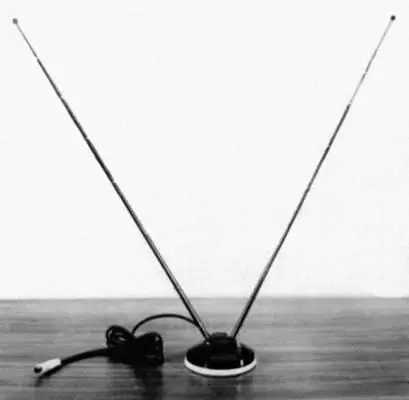

Приёмные телевизионные антенны. Комнатная антенна метрового диапазона телескопического типа; при её настройке длину плеч линейного вибратора и их направления можно плавно изменять.

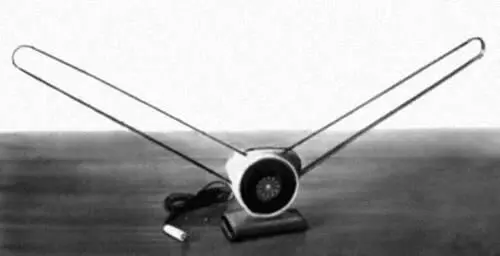

Приёмные телевизионные антенны. Комнатная антенна метрового диапазона ленточного типа; направления плеч петлевого вибратора фиксированы, их длину можно плавно изменять при настройке антенны.

Телевизио'нная ба'шня,телебашня, опора, на вершине которой устанавливаются антенны передающей телевизионной станции. Высота Т. б. определяется заданным радиусом действия телевизионных станции, а также количеством и размерами передающих телевизионных антенн. При создании телевизионной сети целесообразно применять более высокие Т. б., за счёт чего уменьшается общее количество станций, требуемое для охвата телевизионным вещанием заданной территории. На Т. б., кроме антенн для передачи нескольких телевизионных программ, располагаются антенны радиовещания на УКВ, антенны линий радиорелейной связи, радиотелефонной связи с подвижными объектами. Иногда на Т. б. размещают также приборы для метеорологических наблюдений. Прообразом Т. б. послужили металлические Эйфелева башня в Париже высотой около 300 м (1889) и радиобашня в Москве высотой 148 м, сооруженная в 1921 по проекту В. Г. Шухова; с началом развития телевидения эти башни в 30-х гг. были превращены в телевизионные.

Несущие конструкции Т. б. выполняют из металла (стали) или железобетона ( рис. ). Самые высокие (1976) Т. б. в мире — Останкинская в Москве, высотой 533 м (1967; после увеличения высота антенны — 536 м; см. илл. ) и Т. б. в Торонто (Канада), высотой около 550 м (1974) — сооружены из предварительно напряжённого железобетона. В железобетонных башнях высотная часть (на которой располагаются антенны), как правило, выполняется металлической. В стволе железобетонной Т. б. обычно размещают различное радиотелевизионное оборудование.
