Архитектурно-планировочные решения Т. б. весьма разнообразны. В крупных городах Т. б. нередко образуют композиционный центр архитектурного ансамбля, органично включаемого в городскую застройку. На Т. б. часто размещают смотровые площадки, кафе или рестораны. Для обеспечения безопасности полёта самолётов и вертолётов Т. б. оборудуют светоограждением.

Наряду с башнями в качестве антенных опор применяют также и мачты (телевизионные мачты), устойчивость которых обеспечивается системой оттяжек. Более экономичные в конструктивном отношении мачты занимают значительно большую площадь и поэтому обычно сооружаются вне города. См. также Башня .

Лит.: Останкинская телевизионная башня, под ред. Н. В. Никитина, М., 1972.

М. А. Шкуд.

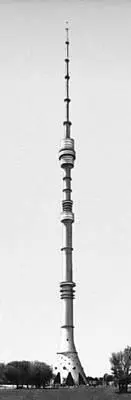

Телевизионная башня в Останкине. 1964—67. Архитекторы Д. И. Бурдин, М. А. Шкуд, Л. И. Щипакин, инженеры Н. В. Никитин, Б. А. Злобин.

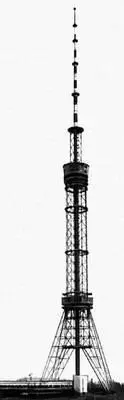

Металлическая телевизионная башня в Киеве, высотой 380 м (1973).

Железобетонная телевизионная башня в Берлине (ГДР), высотой 370 м (1969).

Телевизио'нная испыта'тельная табли'ца,тест-таблица, служит для контроля параметров, характеризующих качество телевизионного изображения. Т. и. т. выполняется на особой карте, на диапозитиве, в виде кадра на киноплёнке либо наносится на алюминиевую пластинку моноскопа. Простейшая Т. и. т. содержит только один испытательный элемент (например, поле одного цвета, сетчатое поле, градационный клин) и используется для контроля только одного параметра телевизионного изображения. Т. и. т., содержащие несколько испытательных элементов для одновременного контроля ряда основных параметров, называются универсальными. Такова, например, принятая в телевизионном вещании СССР таблица 0249, по которой можно оценить почти все параметры телевизионного изображения: формат, разрешающую способность, градационные искажения, линейность развёрток, однородность яркости фона изображения, интенсивность повторных изображений, качество чересстрочной развёртки и др. Т. и. т. для контроля качества цветного изображения дополнительно содержит испытательные элементы для контроля верности цветовоспроизведения, цветовой чёткости, соответствия уровней яркостного и цвето-разностных сигналов и т. д. Т. и. т. в виде карты, диапозитива, кинокадра обычно используются для контроля работы светоэлектрических преобразователей (например, передающей телевизионной трубки, камеры с бегущим лучом и т. д.). Т. и. т., получаемые от моноскопной установки или электрическим способом (в виде последовательности импульсов определённой формы), служат для оценки работы телевизионных радиопередающих и радиоприёмных устройств, видеомагнитофонов, линий связи и т. д. На Т. и. т. могут также содержаться условные знаки и надписи, которые определяют страну, город или ведомство, ведущее данную передачу.

Лит.: Кривошеев М. И., Основы телевизионных измерений, М., 1964.

Н. Г. Дерюгин.

Телевизио'нная передаю'щая ка'мера,телекамера, устройство для преобразования информации о распределении светотеней в какой-либо сцене — объекте телевизионной передачи — в видеосигнал. В зависимости от назначения и области применения Т. п. к. подразделяются на вещательные и для промышленного телевидения. Каждый из этих классов объединяет большое количество Т. п. к. разных типов. Так, к вещательным Т. п. к. относятся студийные, внестудийные, дикторские, камеры для показа фильмов и т. д. Особенно разнообразны Т. п. к. для промышленного телевидения, удовлетворяющие самым различным требованиям. Например, Т. п. к., применяемые в подводном телевидении, отличаются герметичностью, способностью выдерживать значительные давления и наличием дополнительных источников освещения для работ на больших глубинах; Т. п. к., используемые при космических исследованиях, удовлетворительно работают в условиях больших температурных перепадов, абсолютного вакуума и значительных уровней радиации. Существуют Т. п. к. для черно-белых и для цветных передач, различающиеся главным образом тем, что в последних видеосигналы несут дополнительную информацию о цвете каждого участка сцены.

Черно-белая Т. П. к. включает объектив, передающую телевизионную трубку (ПТТ), строчной развёртки генератор, кадровой развёртки генератор и видеоусилитель. Вещательную Т. п. к. обслуживает оператор, поэтому её снабжают видоискателем с кинескопом, на экране которого можно наблюдать передаваемое камерой изображение

Цветные Т. п. к. обычно содержат 3 ПТТ, которые формируют сигналы, соответствующие 3 цветовым компонентам светового потока — красному, зелёному и синему. Разделение светового потока на компоненты производится цветоделительной оптической системой, выполненной в виде многогранной призмы, покрытой дихроическими плёнками, или системой дихроических зеркал (см. Дихроизм ) . Эта система располагается между объективом и светочувствительным элементом ПТТ. Идентичность телевизионных растров в ПТТ обеспечивается их подключением к общим генераторам развёрток. Видеосигналы с ПТТ усиливаются и подаются по кабелю на так называемый камерный канал и кодирующее устройство, в которых завершается формирование полного телевизионного сигнала. В вещательном телевидении несколько камерных каналов объединяются (в аппаратной телецентра или на передвижной телевизионной станции ) . В цветной Т. п. к. имеются также устройства для точного геометрического совмещения (вручную или автоматически) изображений, формируемых тремя ПТТ.

Совершенствование Т. п. к. связано с уменьшением их габаритов и массы и увеличением их автономности. Так, созданы однотрубочные цветные Т. п. к. (с кодирующим оптическим фильтром), размеры которых близки к размерам кинокамер. Увеличения автономности телекамер достигают, удлиняя камерный кабель либо преобразуя Т. п. к. в полностью самостоятельный блок с собственным синхрогенератором и кодирующим устройством. В последнем случае полный сигнал передаётся с Т. п. к. по радиоканалу либо записывается переносным видеомагнитофоном.

Лит. см. при ст. Телевидение.

А. З. Лейбов.
