Телевизио'нная передаю'щая сеть,комплекс технических средств, предназначенных для осуществления телевизионного вещания (см. Телевидение ) . Основные элементы Т. п. с. (см. рис. ) — телевизионные станции и соединяющие их линии связи, имеющие телевизионные каналы, — линии радиорелейной связи, кабельные линии (см. Кабель связи ) и линии спутниковой связи ( космической связи ).

В силу специфики распространения радиоволн метрового и дециметрового диапазонов, применяемых для телевизионного вещания, радиус действия телевизионной передающей станции (ПС) определяется расстоянием прямой видимости между передающей и приёмной телевизионными антеннами, которое зависит от высоты их подъёма над поверхностью Земли. Мощность же телевизионного радиопередатчика определяет только величину сигнала в зоне прямой видимости. Поэтому передающие антенны устанавливают на высоких опорах (см. Телевизионная башня ) . В качестве типовых в Т. п. с. СССР применяются опоры высотой 200 и 350 м и передатчики мощностью 5 и 50 квт; при этом радиус уверенного приёма сигналов ПС составляет 60—80 км. Для обеспечения телевизионного приёма на больших территориях необходимо значительное количество ПС, отстоящих друг от друга не более чем на 100—150 км. Однако для устранения взаимных помех между ПС, работающими на одинаковых частотах (такие помехи могут возникать в результате дальнего аномального распространения радиоволн; см. Тропосферная радиосвязь ) , расстояние между ними должно составлять не менее 350—400 км.

Т. п. с. СССР включает (1975) 130 телецентров, около 1800 ПС, свыше 100 тысяч км наземных междугородных линий связи и систему космической связи на спутниках связи «Молния», насчитывающую около 70 приёмных станций «Орбита». Она обеспечивает возможность телевизионного приёма на территории, где проживает свыше населения страны.

В начальный период развития Т. п. с. в СССР строили в основном телевизионные центры (позволяющие создавать собственные программы), совмещенные с мощными ПС. Их сооружали в столицах союзных и автономных республик и в городах густонаселённых промышленных районов, расположенных на значительных расстояниях друг от друга. Эти телецентры продолжают использовать для создания местных телевизионных программ. В настоящее время (середина 70-х гг.) строятся только ПС, получающие программы по междугородным телевизионным линиям связи. В 1965—75 в СССР отдельные локальные Т. п. с. были объединены наземными и спутниковыми линиями связи в единую Т. п. с., обеспечивающую повсеместную передачу программ Центрального телевидения. 14 апреля 1961 (трансляцией встречи в Москве Ю. А. Гагарина ) Т. п. с. СССР включилась в Т. п. с. Евровидения .

В Т. н. с. широко используются ретрансляторы малой мощности (1—100 вт ) , с радиусом действия 2— 15 км. Обычно их устанавливают на промежуточных пунктах радиорелейных и кабельных линий для обеспечения телевизионными передачами отдельных небольших районов и посёлков. Они могут размещаться за пределами зоны уверенного приёма основной ПС, где непосредственный приём её передач на обычные телевизионные приёмники ( телевизоры ) невозможен, и тем самым обеспечивают расширение зоны действий основной станции. Ретрансляторы, устанавливаемые на возвышенности, где уровень сигнала ретранслируемой станции высок, успешно используют для создания условий нормального приёма в зонах «радиотеней», образуемых в радиусе номинального действия основной ПС рельефом местности (например, в посёлках, расположенных в низинах и особенно в горных долинах).

В Т. н. с. входят также системы кабельного телевидения — от простейших, состоящих из коллективной антенны (от которой сигналы по кабелям подводятся к телевизорам в пределах отдельного дома или его подъезда), до сложных разветвленных, обслуживающих несколько тысяч абонентов. Системы кабельного телевидения могут применяться для расширения зоны действия основной ПС. Они — практически единственное средство обеспечения условий нормального приёма телевизионных программ в зонах «радиотеней», существующих в отдельных районах городов вследствие их застройки близко стоящими домами разной высоты (что характерно для современного градостроительства).

Лит.: Шлюгер И. С., Построение телевизионных сетей на равнинной и горной местности, «Электросвязь», 1972, № 7; Кривошеев М. И., Перспективы развития телевидения, М., 1972; Варбанский А. М., Состояние и направления дальнейшего развития передающей телевизионной сети СССР, «Электросвязь», 1975, №9.

А. М. Варбанский.

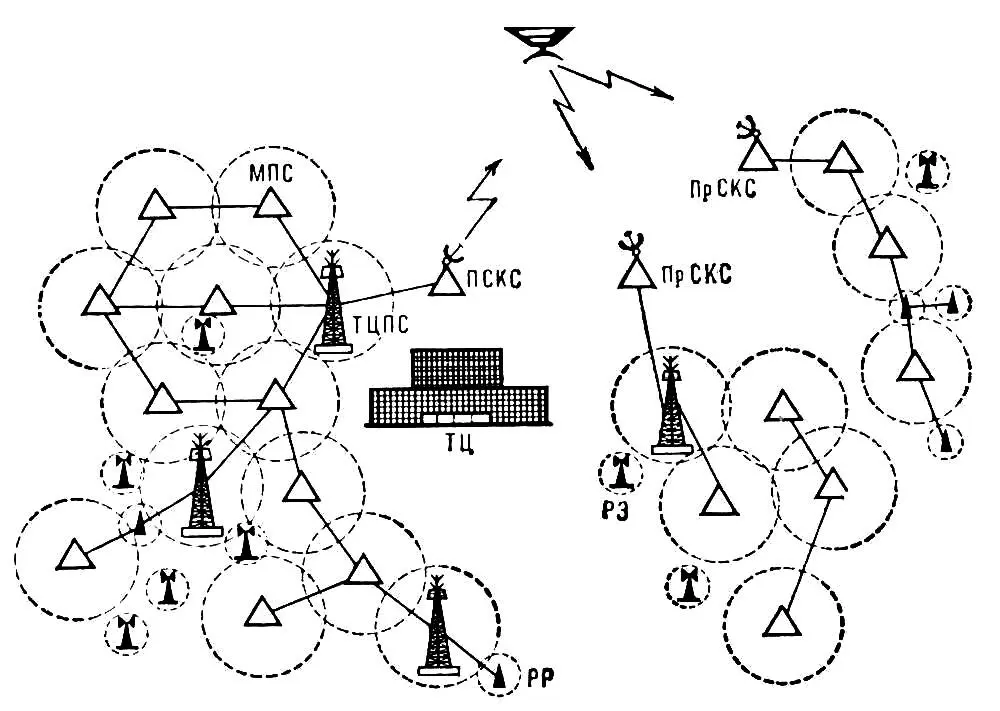

Структура телевизионной передающей сети: ТЦ — телевизионный центр; ТЦПС — телевизионный центр, совмещённый с передающей станцией; МПС — мощная передающая станция; РР — ретранслятор малой мощности, установленный на радиорелейной линии; РЭ — ретранслятор малой мощности с эфирным приёмом; ПСКС — передающая станция спутниковой (космической) связи, посылающая сигналы на искусственный спутник Земли (изображен в верхней части рисунка); ПрСКС — приёмная станция спутниковой (космической) связи. Отрезками сплошных линий показаны радиорелейные и кабельные междугородные линии связи, пунктиром — зоны действия ТЦПС, МПС, РР и РЭ.

Телевизио'нная развёртка,осуществляемое в передающей телевизионной трубке последовательное разложение ( развёртка ) передаваемого изображения на составные элементы с целью получения видеосигнала (мгновенное значение которого пропорционально яркости передаваемого в данный момент элемента изображения), а также реализуемое в кинескопе телевизора обратное преобразование (синтез переданного изображения). В первых телевизионных системах Т. р. осуществлялась механическим способом (например, вращающимся диском Нипкова, 1884). Использовать развёртку электронным лучом впервые предложил Б. Л. Розинг (1907). Во всех современных (середина 70-х гг.) вещательных телевизионных системах черно-белого и цветного телевидения разложение изображения производится сканирующим электронным либо световым лучом постоянной интенсивности (см. Камера с бегущим лучом ) , а синтез изображения на экране кинескопа — электронным лучом, промодулированным по интенсивности.

Обычно Т. р. является линейной. Разложение и синтез изображения осуществляются по строкам (слева направо, см. Строчная развёртка ) и по полям (сверху вниз, см. Кадровая развёртка, Кадр телевизионный). Отдельная горизонтальная последовательность элементов разложения (или синтеза) образует строку телевизионную, а совокупность строк разложения (синтеза) всего изображения — его растр (см. Телевизионный растр ) . На время обратного хода развёртывающие лучи передающей и приёмной трубок гасятся и передача информации об изображении не производится.
