Лит.: Автоматическая коммутация и телефония, ч. 2, М., 1969; Городские телефонные станции, М., 1974: Лившиц Б. С., Мамонтова Н. П., Развитие систем автоматической коммутации каналов, М., 1976.

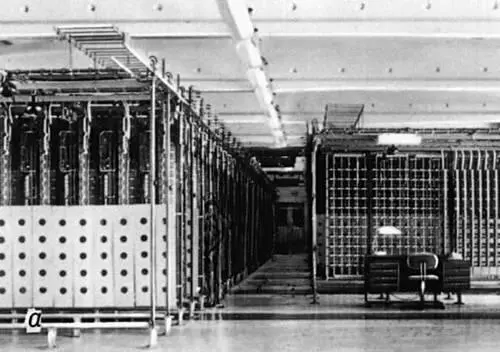

Рис. 1а. Коммутационное оборудование автоматного зала декадно-шатовой автоматической телефонной станции.

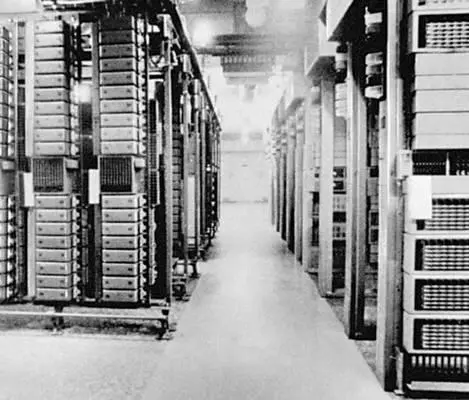

Рис. 1б. Коммутационное оборудование автоматного зала координатной автоматической телефонной станции.

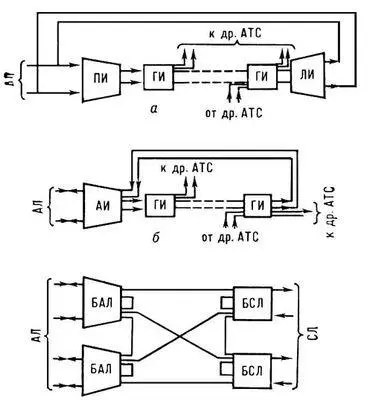

Рис. 2. Упрощённые структурные схемы автоматических телефонных станций городской телефонной сети — декадно-шаговой (а), координатной (б) и квазиэлектронной (в): ПИ, ГИ, ЛИ, АИ — соответственно ступени предварительного, группового, линейного и абонентского искания; БАЛ — блок абонентских линий; БСЛ — блок соединительных линий; АТС — автоматическая телефонная станция; АЛ — абонентские линии; СЛ — соединительные линии.

Телефо'нное реле', реле, используемое на телефонных станциях (для построения управляющих и др. устройств, а также для коммутации телефонных каналов связи). Например, на одной автоматической телефонной станции декадно-шаговой системы ёмкостью 10 тысяч номеров используется около 70 тысяч реле. Наиболее распространены электромагнитные Т. р. — якорные и так называемые язычковые (реле на герконах и ферриды ) . Отличительная особенность якорного Т. р. — наличие в его исполнительном устройстве большого числа контактных пружин (до 24), образующих контактные группы различного функционального назначения, управляемые токами в его нестандартных обмотках. Т. р. на герконах обычно имеют одну или две обмотки, внутрь которых помещают до 10 (и более) герконов; в двухобмоточном реле одна из обмоток используется в качестве управляющей, а другая (так называемая удерживающая) — для намагничивания язычков (контактных пластин). В ферридах удерживающая обмотка отсутствует. По времени срабатывания Т. р. подразделяются на быстродействующие (время срабатывания до 10 мсек ) , нормальные (от 10 до 50 мсек ) и замедленные (от 50 мсек до 1 сек ) . Срок службы Т. р. определяется числом срабатываний, и у выпускаемых промышленностью Т. р. при номинальной нагрузке оно составляет~ 10 7у якорных и ~10 9у язычковых.

Лит. см. при ст. Телефонная связь.

З. С. Коханова, О. И. Панкратова.

Телефо'нный аппара'т,устройство в системе телефонной связи, служащее главным образом для передачи и приёма речевой информации. Т. а. обычно состоит из двух основных частей: коммутационно-вызывной, предназначенной для приёма входящего вызова, осуществления соединения и разъединения с др. Т. а., и разговорной, обеспечивающей приём и передачу речи.

Принцип построения коммутационно-вызывной части определяется типом обслуживающей Т. а. телефонной станции — ручной (РТС) или автоматической (АТС). В Т. а. РТС для посылки сигналов вызова на РТС или непосредственно на др. Т. а. используется индуктор телефонный (либо сигнал вызова подаётся на РТС при снятии с аппарата телефонной трубки), а в Т. а. АТС ( рис. 1 ) — дисковый номеронабиратель или тастатура. Перевод Т. а. из состояния готовности к приёму сигнала вызова в состояние готовности к ведению переговоров и наоборот обеспечивается переключателем рычажного типа. Сигнальным устройством для вызова абонента служит звонок электрический, реже лампа.

Наиболее важные элементы разговорной части — микрофон и телефон, для удобства пользования объединяемые, как правило, в одном конструктивном узле — микротелефонной трубке. По способу питания микрофона Т. а. подразделяются на аппараты центральной батареи (устанавливаемой обычно на центральной телефонной станции) и аппараты местной батареи, получающие питание от гальванических элементов (устанавливаемых в корпусе Т. а. или поблизости от него). По принципу построения разговорных схем различают Т. а. с местным эффектом — явлением прослушивания в аппарате звуков собственной речи и противоместные (первые практически вышли из употребления). Схемы противоместных Т. а. в зависимости от способа подавления местного эффекта делятся на мостовые и компенсационные. В мостовых схемах ( рис. 2 ) в «разговорном» состоянии Т. а. обмотки трансформатора цепи микрофона, т. н. балансный контур и абонентская телефонная линия образуют мостовую цепь, в диагональ которой включен микрофон; ослабления местного эффекта достигают, уравнивая полные сопротивления линии и балансного контура (подбором в последнем резисторов и конденсаторов). Схемы компенсационного типа отличаются от мостовых наличием электрической связи цепи телефона с др. цепями Т. а. через так называемое компенсационное сопротивление.

Конструктивно Т. а. выполняют настольными, настенными, унифицированными (сочетание предыдущих) и переносными.

Особые разновидности Т. а. — таксофоны; Т. а. с усилителем (на транзисторах) в цепи микрофона или (и) телефона, используемые в случае недостаточного уровня передаваемого или принимаемого сигнала; громкоговорящие Т. а.; микротелефонные гарнитуры, применяемые в радиотелефонной связи; Т. а. для видеотелефона и др.

Лит.: Губренко И. М., Кучумов Е. В., Телефонные аппараты АТС, М., 1968; их же, Телефонные аппараты, используемые в сельской связи, М., 1969.

И. М. Губренко, Е. В. Кучумов.

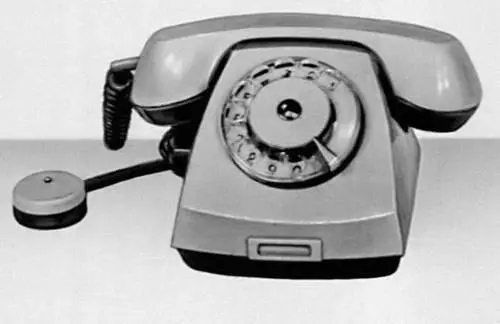

Рис. 1. Настольный телефонный аппарат автоматической телефонной станции, снабженный дисковым номеронабирателем (слева — телефонная розетка для подключения аппарата к абонентской телефонной линии).

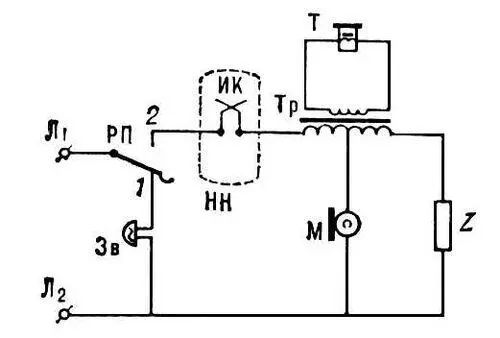

Рис. 2. Упрощённая принципиальная схема телефонного аппарата, в котором местный эффект подавляется мостовым методом: Л 1и Л 2— клеммы абонентской линии; РП — рычажный переключатель (в положении, когда аппарат готов к приёму сигнала вызова); Зв — электрический звонок; НН — номеронабиратель; ИК — импульсный контакт номеронабирателя; Т — телефон; Тр — трансформатор; М — микрофон; Z — полное сопротивление балансного контура; 1 и 2 — контакты рычажного переключателя.
