Телефо'нный ка'бель,городской телефонный кабель, низкочастотный симметричный кабель связи, применяемый в местных (городских и сельских) телефонных сетях, преимущественно для прокладки абонентских линий связи. Т. к. представляет собой совокупность большого (до 3600 и более) числа пар изолированных медных жил диаметром 0,3 — 0,9 мм, скрученных в группы по две (парная скрутка) или по четыре (четвёрочная, или звёздная, скрутка). В ряде стран наблюдается тенденция к замене медных жил алюминиевыми (или из алюминиевых сплавов) несколько большего (~ в 1,3 раза) диаметра. При производстве Т. к. обычно применяют способы повивной скрутки, при которой пары (четвёрки) навивают коаксиальными слоями, называемыми повивами, и пучковой скрутки (преимущественный способ), при которой предварительно формируются пучки, содержащие 10—25 пар (т. н. элементарные пучки) или 50—100 пар (т. н. главные пучки). Толщина изоляции токопроводящих жил (о способах изоляции см. в статьях Кабель и Междугородные кабели связи ) обычно составляет 0,4— 0,6 диаметра жилы в случае воздушно-бумажной или полиэтиленовой изоляции и 0,25—в случае пенополиэтиленовой. промышленность выпускает Т. к. в различных оболочках, главным образом в металлической — свинцовой (выпрессованной) или тонкостенной стальной (сварной, гофрированной) и в пластмассовой — преимущественно полиэтиленовой, накладываемой поверх электрического экрана из алюминиевой фольги; всё большее распространение получают Т. к. в оболочке из металлопласта (обычно в виде пластмассовой трубки, металлизированной изнутри), обладающей повышенной влагостойкостью, а также герметизированные кабели, в которых пространство между изолированными жилами заполняется вязким гидрофобным компаундом (см. Компаунды полимерные ) . Наружный диаметр Т. к. не превышает 75 мм. Прокладывают Т. к. обычно в трубопроводе стандартного диаметра 100 мм (см. Кабельная канализация ) .

Т. к. используется только для одноканальной связи, поэтому к каждой абонентской установке подводят (от распределительных шкафов и коробок) одну пару жил. На каждую тысячу абонентских установок в среднем приходится 2—4 тыс. км телефонных цепей (пар), или 40—80 км условного (50-парного) Т. к. Ежегодный выпуск Т. к. в мире (1974) превышает 1 млн. км.

Лит.: Истомина Н. П., Лакерник Р. М., Шарле Д. Л., Городские телефонные кабели, М.— Л., 1960; Алексеев В. И., Томчин Б.3,. Шарле Д. Л., Кабельные линии городских телефонных сетей, М., 1973.

Д. Л. Шарле.

Телефо'нный коммута'тор,предназначен для осуществления ручным способом соединения абонентских, соединительных и междугородных телефонных линий (для коммутации линий). Т. к. устанавливают на учрежденческих, городских, сельских и междугородных телефонных станциях. Оборудование Т. к. состоит из так называемых линейных комплектов ЛК, приборов шнуровых пар ШП и приборов рабочего места телефонистки РМ (см. рис. ). Количество ЛК определяется числом включаемых в Т. к. линий, количество ШП — средним числом предоставляемых одновременно разговоров (обычно на Т. к. имеется 100—140 ЛК и 15—20 ШП). На РМ находятся приборы, обеспечивающие переговоры телефонистки с абонентами (в том числе головной телефон и угольный микрофон), и источник вызывного тока для посылки сигналов вызова в линию; опросно-вызывными ключами остров эти приборы можно подключать к любой из ШП.

При поступлении на Т. к. сигнала вызова, например от телефонного аппарата ТА-1, в цепи постоянного тока ЛК-1 срабатывает электромагнитное вызывное реле, которое включает вызывную лампу ВЛ-1. Телефонистка вставляет опросный штепсель ОШ любой из свободных ШП в гнездо Г-1, и лампа гаснет. Для приёма заказа на установление соединения телефонистка переводит ключ остров в положение «О» (замыкаются контакты 1). Приняв заказ, она вставляет вызывной штепсель ВШ в гнездо требуемой линии, например линии аппарата ТА-49, если она свободна, и переводом ключа остров в положение «В» (замыкаются контакты 2) посылает в эту линию сигнал вызова. При разговоре абонентов микрофоны аппаратов ТА-1 и ТА-49 получают питание от центральной батареи через электромагнитные реле моста питания МП. При этом ключ остров находится в нейтральном положении и отбойные лампы опросного и вызывного шнуров не горят. По окончании разговора отбойные реле МП принимают сигналы отбоя, лампы загораются и телефонистка вынимает штепсели из гнёзд.

Кроме Т. к. шнурового типа, используются также бесшнуровые Т. к., в которых гнёзда и шнуры заменены ключами.

Лит.: Автоматическая коммутация и телефония, ч. 1, М., 1968; Автоматическая междугородная и сельская телефонная связь, М., 1976.

З. С. Коханова, О. И. Панкратова.

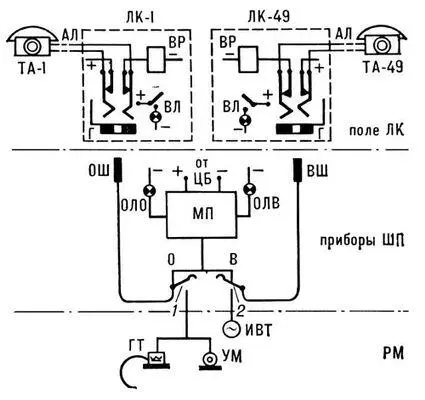

Упрощённая схема телефонного коммутатора: ТА — телефонный аппарат; АЛ — абонентская линия; ЛК — линейный комплект; ВР — вызывное реле; ВЛ — вызывная лампа; Г — штепсельное гнездо; ОШ и ВШ — опросный и вызывной штепсели; О-В — опросно-вызывной ключ; ОЛО и ОЛВ — отбойные лампы опросного и вызывного шнуров; МП — мост питания; ЦБ — центральная батарея; ШП — шнуровые пары; ГТ и УМ — головной телефон и угольный микрофон гарнитуры телефонистки; ИВТ — источник вызывного тока; РМ — рабочее место телефонистки; 1, 2 — контакты ключа О-В.

Телефо'нный отве'тчик,автоматическое устройство для ответа на телефонный вызов в отсутствие вызываемого абонента и записи переданного по телефону сообщения. Т. о. обычно состоит из диктофона, устройства управления и узла (приставки) согласования входа и выхода диктофона с телефонной линией. При необходимости диктофон может быть заменен обычным магнитофоном. Как и телефонный аппарат, Т. о. присоединяют непосредственно к телефонной линии. Сигнал вызова поступает в устройство управления Т. о., которое включает диктофон на воспроизведение текста предварительно записанного ответа. Затем диктофон переключается на запись и записывает передаваемое сообщение (продолжительность работы диктофона в режиме записи устанавливают при настройке Т. о.). По окончании записи диктофон переключается на воспроизведение и выключается; устройство готово к приёму следующего вызова.

Телефо'нный счётчик,счётчик зоны и времени, абонентский счётчик, устройство, используемое на телефонных станциях для учёта продолжительности телефонных переговоров с целью установления стоимости последних. В СССР Т. с. применяют только на ручных междугородных телефонных станциях (за пользование местной телефонной сетью принята абонентская система оплаты, при которой кол-во телефонных переговоров и их продолжительность не учитываются, а на автоматических междугородных телефонных станциях для учёта длительности переговоров устанавливается особая аппаратура; см. Телефонная связь ) . При этом счётчиками снабжаются шнуровые пары телефонных коммутаторов. Т. с. приводится в действие телефонисткой (сразу после установления соединения — при переводе ею опросно-вызывного ключа в нейтральное положение), а его остановка происходит автоматически (одновременно с сигналом отбоя). Наиболее распространены электромеханические Т. с.; простейший из них состоит из электромагнита, в электрическую обмотку которого при работе Т. с. поступают регулярные импульсы от установленного на станции генератора («импульсника»), и счётного механизма. В тех странах, где действует система оплаты всех телефонных переговоров, Т. с. входит в состав абонентского комплекта телефонной станции.
