В деревообработке наиболее распространены электропилы, электрорубанки, электрофрезы, электросвёрла, электродолбёжники, шлифовальные Э., сучкорезки, а также переносные паркетно-шлифовальные машины.

К Э. относятся также электрические гайковёрты, лобзики, шуруповёрты, отбойные молотки, трамбовки, а также вспомогательное оборудование — заточные станки, точила и др. Некоторые виды электрических ручных машин комплектуются различным сменным режущим инструментом. См. также Ручные машины.

Н. А. Щемелев.

Электроискрова'я обрабо'тка,разновидность электроэрозионных методов обработки. Основана на специфическом воздействии искрового разряда на материал. Позволяет получать изделия с высокой точностью и малой шероховатостью поверхности (подробнее см. в ст. Электрофизические и электрохимические методы обработки ) .

Электрокапилля'рные явле'ния,физические явления, связанные с зависимостью поверхностного натяжения на границе раздела электрод — электролит от потенциала электрода. Э. я. обусловлены существованием на поверхности металла ионов, образующих поверхностный заряд е и обусловливающих существование двойного электрического слоя в отсутствии внешней эдс. Взаимное отталкивание одноимённо заряженных ионов вдоль поверхности раздела фаз компенсирует стягивающие молекулярные силы, вследствие чего поверхностное натяжение s ниже, чем в случае незаряженной поверхности. Подвод извне зарядов, знак которых противоположен знаку e, снижает его значение (см. Поляризация электрохимическая ) и повышает s . При полной компенсации стягивающих сил электростатическими s достигает максимума. Дальнейший подвод зарядов приводит к убыванию s вследствие возникновения и роста нового поверхностного заряда. Экспериментальная кривая зависимости s от потенциала электрода j при постоянном составе раствора хорошо описывается уравнением Линмана: e = — d s /d j . Это уравнение позволяет рассчитать значение e и ёмкость двойного электрического слоя.

На Э. я. влияет специфическая адсорбция ионов, особенно ионов поверхностно-активных веществ, что позволяет определять их поверхностную активность. Э. я. в расплавленных металлах используют для определения их адсорбционной способности (алюминий, галлий, кадмий, цинк и др.). Теорию Э. я. применяют для объяснения максимумов в полярографии.

К Э. я. относят также зависимость твёрдости, смачиваемости и коэффициента трения электрода от его потенциала.

Лит.: Кинетика электродных процессов, М., 1952; Дамаскин Б. Б., Петрий О. А., Введение в электрохимическую кинетику, М., 1975.

С. С. Духин.

Электрока'р(от электро... и англ. car — тележка), самоходная безрельсовая колёсная тележка с электрическим приводом от аккумуляторной батареи. Э. могут быть с подъёмной и неподъёмной платформой, управляются сидящим или стоящим на машине водителем. Грузоподъёмность от 0,5 до 100 т и более. На рис. показан Э. грузоподъёмностью 2 т. Он состоит из шасси, аккумуляторной батареи, силового и коммутирующего электрооборудования с тяговыми электродвигателями. Скорость передвижения до 20 км/ч. Э. используются на промышленных и торговых предприятиях, на транспорте (ж.-д. станциях, в морских, речных портах и аэропортах) и т. д. В СССР получили распространение Э. грузоподъёмностью 1, 2, 5 и 10 т . Достаточно большая скорость передвижения, хорошая манёвренность, удобство управления и отсутствие вредных выпускных газов делают Э. эффективным средством транспортировки грузов. Получают распространение Э. с программным управлением, в том числе блокируемые с ЭВМ, движущиеся без водителя по трассе, заданной уложенным в дорожном покрытии проводником электрического тока или нанесённой на дорожное покрытие светлой полосой. В производственной практике часто вместо термина «Э.» употребляют термин «электротележка».

Лит.: Тройнин М. Ф., Ушаков Н. С., Электрокары и электропогрузчики, 3 изд., Л., 1973.

Е. И. Сурин.

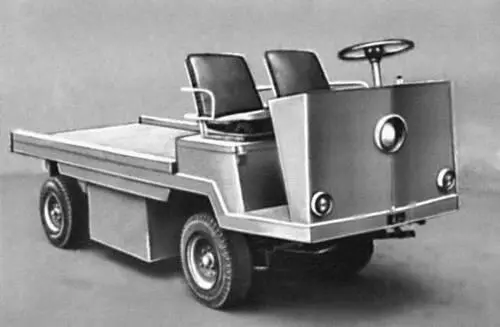

Электрокар с неподъёмной платформой.

Электрокардиогра'мма(от электро..., кардио... и ...грамма ) , записанная на бумаге кривая, отражающая колебания биопотенциалов работающего сердца. См. Электрокардиография.

Электрокардиогра'фия(от электро..., кардио... и ...графия ) , метод исследования сердечной мышцы путём регистрации биоэлектрических потенциалов работающего сердца. Сокращению сердца ( систоле ) предшествует возбуждение миокарда, сопровождающееся перемещением ионов через оболочку клетки миокарда, в результате которого изменяется разность потенциалов между наружной и внутренней поверхностями оболочки. Измерения при помощи микроэлектродов показывают, что изменение потенциалов составляет около 100 мв. В нормальных условиях отделы сердца человека охватываются возбуждением последовательно, поэтому на поверхности сердца регистрируется меняющаяся разность потенциалов между уже возбуждёнными и ещё не возбуждёнными участками. Благодаря электропроводности тканей организма, эти электрические процессы можно уловить и при размещении электродов на поверхности тела, где изменение разности потенциалов достигает 1—3 мв.

Электрофизиологические исследования сердца в эксперименте проводились ещё в 19 в., однако внедрение метода в медицину началось после исследований Эйнтховена в 1903—24, который применил малоинерционный струнный гальванометр, разработал обозначение элементов регистрируемой кривой, стандартную систему регистрации и основные критерии оценки (см. также Кардиология ) . Высокая информативность и относительная техническая простота метода, его безопасность и отсутствие каких-либо неудобств для больного обеспечили широкое распространение Э. в медицине и физиологии. Основные узлы современного электрокардиографа — усилитель, гальванометр и регистрирующее устройство. При записи меняющейся картины распределения электрических потенциалов на движущуюся бумагу получается кривая —электрокардиограмма (ЭКГ), с острыми и закруглёнными зубцами, повторяющимися во время каждой систолы. Зубцы принято обозначать латинскими буквами Р, О, R, S, Т и U ( рис. ). Первый из них связан с деятельностью предсердий, остальные зубцы — с деятельностью желудочков сердца. Форма зубцов в разных отведениях в общем различна. Сравнимость ЭКГ у разных лиц достигается стандартными условиями регистрации: способом наложения электродов на кожу конечностей и грудной клетки (обычно используется 12 отведений), определёнными чувствительностью аппарата (1 мм = 0,1 мв ) и скоростью движения бумаги (25 или 50 мм в сек); исследуемый, как правило, находится в положении лёжа, в условиях покоя (при специальных показаниях — и после физической, лекарственной или другие нагрузки). При анализе ЭКГ оценивают наличие, величину, форму и ширину зубцов и интервалов между ними и на этом основании судят об особенностях электрических процессов в сердце в целом и в некоторой степени — об электрической активности более ограниченных участков сердечной мышцы.
