В медицине Э. имеет наибольшее значение для распознавания нарушений сердечного ритма, а также для выявления инфаркта миокарда и некоторых других заболеваний. Однако изменения ЭКГ отражают лишь характер нарушения электрических процессов и, как правило, не являются строго специфичными для определённой болезни. Изменения ЭКГ могут возникать не только в результате заболевания, но и под влиянием обычной дневной активности, приёма пищи, лекарственного лечения и других причин. Поэтому диагноз ставится врачом не по ЭКГ, а по совокупности клинико-лабораторных признаков заболевания. Диагностические возможности возрастают при сопоставлении ряда последовательно снятых ЭКГ (с интервалом в несколько дней или недель). Электрокардиограф используется также в кардиомониторах (аппаратах круглосуточного автоматического наблюдения за состоянием тяжелобольных) и для телеметрического контроля за состоянием работающего человека — в клинической, спортивной, космической медицине, что обеспечивается специальными способами наложения электродов и радиосвязью между гальванометром и регистрирующим устройством.

Биоэлектрическая активность сердца может быть зарегистрирована и другим способом. Разность потенциалов характеризуется определёнными для данного момента величиной и направлением, т. е. является вектором и может быть условно представлена стрелкой, занимающей определенное положение в пространстве. Характеристики этого вектора изменяются в течение сердечного цикла так, что его начальная точка остаётся неподвижной («электрический центр сердца»), а конечная — описывает сложную замкнутую кривую. В проекции на плоскость эта кривая имеет вид серии петель и называется векторкардиограммой (ВКГ); приближённо она может быть построена графически на основании ЭКГ в разных отведениях, но её можно получить и непосредственно при помощи специального аппарата — векторкардиографа, в котором регистрирующим устройством является катодно-лучевая трубка, а для отведения используются 2 пары электродов, размещенных на обследуемом в соответствующей плоскости. Меняя положение электродов, можно получить ВКГ в различных плоскостях и составить более полное пространственное представление о характере электрических процессов. В некоторых случаях векторкардиография дополняет Э. как диагностический метод. Изучение электрофизиологических основ и клинического применения Э. и векторкардиографии, совершенствование аппаратов и методов регистрации — предмет особого научного раздела медицины — электрокардиологии.

В ветеринарии Э. применяется у крупных и мелких животных (в основном у лошадей, крупного рогатого скота, собак) для диагностики изменений в сердце, возникающих в результате некоторых незаразных или инфекционных болезней. С помощью Э. у животных определяют нарушения сердечного ритма, увеличение отделов сердца (предсердий, желудочков) и другие изменения в сердце. Э. позволяет контролировать действие на сердечную мышцу животного применяемых или испытываемых лекарственных средств.

Лит.: Исаков И. И., Кушаковский М. С., Журавлева Н. Б., Клиническая электрокардиография, Л., 1974; Сумароков А. В., Михайлов А. А., Клиническая электрокардиография, 3 изд., М., 1975; Friedman Н. Н., Diagnostic electrocardiography and vectorcardiography, N. Y., 1971; Chung Е. К., Electrocardiography. Practical applications with vectorial principles, N. Y., 1974.

А. А. Михайлов.

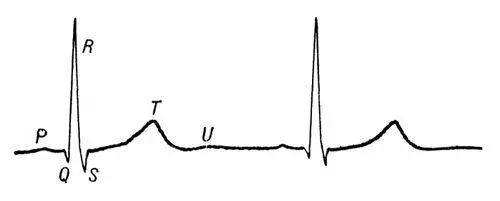

Нормальная кардиограмма.

Электроката'лиз,изменение скорости и селективности электрохимических реакций, достигаемое в результате каталитического действия электродов, на поверхности которых эти реакции протекают. Явление Э. впервые было обнаружено в начале 20 в., когда в ряде работ была установлена зависимость скорости катодного выделения водорода от материала электрода. Широкое распространение Э. получил только после 1960, главным образом в связи с развитием исследований, связанных с проблемой топливных элементов. Э. тесно связан с адсорбцией реагирующих, промежуточных и конечных продуктов реакции. Основным вопросом теории Э. является выяснение природы и предсказание каталитической активности различных электродных материалов. Иногда понятие Э. связывают также с изучением адсорбционных и других физико-химических свойств поверхности различных катализаторов электрохимическими методами, а также с изучением кинетики и механизма электрохимических стадий в каталитических процессах в растворах — жидкофазного восстановления или окисления. В ряде случаев эти процессы сводятся к сопряжённым электрохимическим реакциям, например катодного восстановления гидрируемого вещества и анодного окисления водорода.

Э. имеет большое значение для повышения эффективности работы химических источников тока и электролизёров. Во многих случаях в этих устройствах с целью ускорения электрохимических процессов используются электроды, покрытые платиновыми катализаторами. Одна из практически важных задач исследований в области Э. — разработка менее дорогих и менее дефицитных катализаторов — металлических и неметаллических материалов с высокой электрокаталитической активностью (в т. ч. окислов, органических полупроводников и др.).

В. С. Багоцкий.

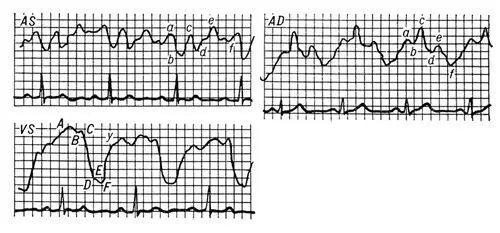

Электрокимограмма здорового человека: AS — левого предсердия; AD — правого предсердия; VS — левого желудочка; латинскими буквами обозначены отдельные элементы кривых.

Электрока'устика(от электро... и греч. kaustikos — жгучий), то же, что гальванокаустика.

Электрокимогра'фия(от электро..., греч. kyma — волна и ...графия ), графический метод исследования сердечно-сосудистой системы при помощи рентгенодиагностической аппаратуры и электрокимографа (см. Кимограф ) . Предложена немецким врачом К. Хекманом в 1936. Рентгеновские лучи, пройдя через определённый участок тела исследуемого и щель специальной камеры, попадают на экран фотоэлемента. Возникающий в цепи фотоэлемента электрический ток передаётся на электронный усилитель. Если в фотоэлемент попадают лучи, проходящие через пульсирующий контур сердца или сосуда, то возникающий ток меняется соответственно пульсации исследуемого органа; изменения тока записываются в виде кривой — электрокимограммы. В случае, когда фотоэлемент расположен непосредственно за пульсирующим органом, электрокимограмма отразит разницу в кровенаполнении этого органа во время систолы и диастолы. Отклонения формы электрокимограмм от характерных для определённых отделов сердца ( рис. ) и крупных сосудов, а также изменения протяжённости отдельных отрезков кривой могут иметь диагностическое значение. Э. применяется главным образом для распознавания аневризм, некоторых пороков сердца, перикардитов и других заболеваний сердца и сосудов, а также в клинической фармакологии и физиологии.
