Силовая установка СВВП должна была состоять из поршневого двигателя Испано-Суиза с водяным охлаждением, установленного за кабиной летчика в средней части фюзеляжа и снабженного радиатором в капоте NACA с регулируемым конусом для охлаждения при взлете и посадке и полете на режиме висения. От двигателя с помощью механической трансмиссии, включающей муфты сцепления и свободного хода, редукторы и валы, должен был обеспечиваться привод во вращение двух поворотных винтов, установленных в гондолах на концах крыла, и небольшого рулевого винта, установленного в хвостовой части фюзеляжа и обеспечивающего продольное управление на режимах взлета и посадки, висения и перехода к горизонтальному полету.

Крыло предполагалось сделать разрезным с неподвижным центропланом и поворотными консолями, чтобы при повороте винтов на 90° большая часть крыла располагалась параллельно отбрасываемому винтами потоку и не создавала дополнительного сопротивления, на преодоление кото

рого требовалось бы расходовать часть тяги винтов.

Шасси должно было включать только одну опору с колесом, убирающуюся в фюзеляж, дополнительные опоры на концах гондол, использовавшиеся только при взлете и посадке с повернутыми на 90° винтами, и хвостовую опору.

Представляют интерес расчетные данные СВВП «Сокол»: взлетная масса 1850 кг, взлетная мощность двигателя 860 л.с., диаметр поворотных винтов 4 м, площадь крыла 9,3 м 2 , удельные нагрузки на ометаемую площадь 73 кгс/м 2 , на крыло 200 кгс/м 2 и на мощность 2,16 кгс/л.с., максимальная скорость 527 км/ч. Необходимо отметить, что разработка этого проекта сопровождалась исследованиями в аэродинамической трубе работы поворотных винтов в условиях, соответствующих режимам взлета, посадки, перехода и горизонтального полета. В проекте было много интересных решений, выполненных на уровне изобретений, но не оформленных и не запатентованных.

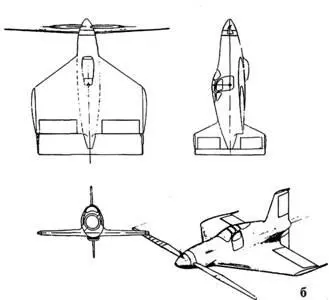

Проекты СВВП КИТ-1 (а) и КИТ-2 (6)

Модель десантно-транспортного СВВП с Х-об- разным крылом и четырьмя ТВД, исследовавшегося в МАИ

Обширные теоретические и экспериментальные исследования ряда проектов легких одноместных вертикально взлетающих истребителей были проведены в 1946-1947 гг. в Военно-воз- душной инженерной академии им. Н. Е. Жуковского инженерами Ф. П. Курочки- ным и В. Н. Тироном под руководством Б. Н. Юрьева. Все рассматривавшиеся в проектах истребители, получившие обозначение КИТ, должны были совершать взлет при вертикальном положении фюзеляжа и использовать воздушные винты для создания вертикальной тяги.

В одном из проектов истребитель КИТ-1 был выполнен по бесхвостовой схеме с крылом малого удлинения и вертикальным оперением с большим под- фюзеляжным килем. На концах крыла, верхнего и подфюзеляжного килей установлены выдвижные опоры шасси. В качестве силовой установки на истребителе предполагалось установить поршневой двигатель с водяным охлаждением ВК-108 мощностью 1750 л.с., от которого через редуктор должен был обеспечиваться привод соосных воздушных винтов разного диаметра. Верхний винт диаметром 3,6 м предполагалось использовать для создания тяги в горизонтальном полете, а нижний винт диаметром 8 м для создания тяги при взлете и посадке. Расчетная тяга нижнего винта у земли 3630 кг, что при взлетной массе 3100 кг соответствовало тяговооруженности 1,17. В горизонтальном полете винт большого диаметра предполагалось отключать с помощью муфты сцепления и останавливать, при этом лопасти его должны устанавливаться горизонтально во флюгерное положение. Расчетная максимальная скорость этого истребителя 800 км/ч.

В другом проекте истребителя КИТ-2 предлагалось использовать соосные воздушные винты диаметром 2,86 м, приводимые также от поршневого двигателя ВК-108 мощностью 1750 л. е., и дополнительный несущий винт с выдвигающимися лопастями, диаметр которого должен был изменяться от 4 м при взлете и горизонтальном полете до 14 м при посадке. Истребитель, имеющий взлетную массу 3000 кг, должен был совершать вертикальный взлет с работающими соосными воздушными винтами, создающими вертикальную тягу 3150 кгс, и остановленным несущим винтом. При этом тяговооруженность составляла всего 1,05, поэтому для увеличения тяговооруженности при взлете предлагалось использовать стартовые пороховые ускорители. Расчетная максимальная скорость полета должна была составлять 920 км/ч.

Перед посадкой истребитель должен был совершать горку, при этом с помощью гидромеханизма должны были выдвигаться лопасти несущего винта, который под действием набегающего потока воздуха начинал работать на режиме самовращения, создавая вертикальную тягу. Посадка истребителя должна производиться при вертикальном положении фюзеляжа, причем перед приземлением должен осуществляться «подрыв», то есть увеличение шага лопастей несущего винта и увеличение его тяги, что должно обеспечивать уменьшение скорости снижения до 6 – 8 м/с. Управление истребителем при взлете и посадке должно было осуществляться с помощью аэродинамических рулей, расположенных в потоке от винтов, и циклического управления шагом лопастей несущего винта.

Оба проекта КИТ имели похожие обводы фюзеляжей (с кабиной, как у истребителя «Эр Кобра»), но отличались размерами. Предполагалось использование одинакового вооружения, состоящего из встроенной пушки калибром 37 мм с боезапасом 120 снарядов. Проекты истребителей КИТ отличались большой оригинальностью и ставили целью исследование возможностей сочетания вертикального взлета с достижением большой скорости полета при использовании воздушных и несущих винтов, но практически они вряд ли могли быть реализованы из-за необычных решений и связанного с этим большого технического риска. Зато идея использования останавливаемого винта изменяющегося диаметра получила позже развитие в ряде зарубежных проектов.

Исследования СВВП в ВВИА продолжались в 1949- 1951 гг., когда под руководством Б. Н. Юрьева и ак. А. Г. Иосифьянца, возглавлявшего Всесоюзный электротехнический институт (ВЭТИ), был разработан проект СВВП с поворотными крыльями, расположенными по тандемной схеме, и воздушными винтами. Для такого СВВП требовалась чрезвычайно сложная и тяжелая система трансмис сии, поэтому было предложено использовать электрическую систему трансмиссии, которая по расчетам получалась более простой и легкой, чем механическая трансмиссия. Проект СВВП получил название «Электрогеликоптер». При расчетной взлетной массе 27 т и общей суммарной мощности 10 900 л. с. расчетная максимальная скорость должна была составлять 450 – 500 км/ч. Были изготовлены модели СВВП для испытаний в аэродинамической трубе и демонстрационная модель, но, к сожалению, не осталось их фотографий. Схема СВВП с тандемно расположенными крыльями и поворотными винтами получила развитие в ряде проектов СВВП за рубежом.
