Крыло высокорасположенное, имеет прямоугольную форму в плане, хорда крыла 2,38 м. Крыло может поворачиваться на 100° с помощью гидравлических приводов. Механизация крыла состоит из закрылков и элевонов.

Оперение Т-образное, со стреловидным килем и прямым верхнерасположенным стабилизатором трапециевидной формы в плане, снабжено рулями направления и высоты. Шасси трехопорное, убирающееся, все опоры имеют по одному колесу.

Силовая установка состоит из четырех ГТД Пратт-Уитни PT6B-67R, установленных попарно в гондолах под крылом и приводящих с помощью редукторов и синхронизирующей трансмиссии воздушные винты. ГТД имеют отдельные воздухозаборники и сопла.

Воздушные винты диаметром 5,08 м пятилопастные, изготовлены из КМ, имеют только управление общим шагом без управления циклическим шагом. Для уменьшения уровня шума частота вращения воздушных винтов уменьшена на режиме висения до 800 об./мин (окружная скорость концов лопастей 228 м/с), а в горизонтальном полете до 680 об./мин. В хвостовой части в кольцевом канале с обтекателем установлен вентилятор, обеспечивающий продольное управление на переходных режимах и при висе- нии и приводимый с помощью механической трансмиссии.

Управление в горизонтальном полете обеспечивается как у самолета с помощью аэродинамических рулей; на режиме висения: продольное – с помощью вентилятора в хвостовой части, поперечное – за счет дифференциального изменения тяги воздушных винтов и путевое – с помощью отклонения закрылков и элевонов, расположенных в потоке воздушных винтов.

Компоновочная схема СВВП TW-68

Размеры:

размах крыла 10,97 м

длина самолета 12 м

площадь крыла 23,7 м 2

высота самолета 4,08 м

Двигатели 4 ГТД Пратт-Уитни PT6B-67R

взлетная мощность 4x1100 л. с./4x820 кВт

Массы и нагрузки:

максимальная взлетная

при вертикальном взлете 5670 кг

при взлете с разбегом 7483 кг

Летные данные:

максимальная скорость 646 км/ч

максимальная крейсерская скорость 580 км/ч

статический потолок 1500 м максимальная дальность

с 9 пассажирами 1700 км

с 14 пассажирами 1400 км

В нашей стране из первых работ, выполненных по СВВП, значительный интерес представляют исследования летных свойств различных винтовых АВВП, проводившиеся в Военно- воздушной инженерной академии (ВВИА) им. Н. Е. Жуковского и Московском авиационном институте (МАИ) под руководством ак. Б. Н. Юрьева. В его монографиях «Геликоптеры» и «Исследования летных свойств геликоптеров», опубликованных в трудах ВВИА в 1935 и 1939 гг., имеются разделы «Комбинирование геликоптера с аэропланами» и «Геликоптеры, превращающиеся в аэропланы», в которых рассмотрены различные возможные, а иногда даже экзотические схемы АВВП, сочетающих свойства вертолетов и самолетов. Характерно, что для обозначения этих аппаратов в работах Б. Н. Юрьева использовалось название «геликоптеры-аэропланы», аналогичное принятому позднее названию «вертолеты-самолеты».

В работах Б. Н. Юрьева рассматривались не только преимущества АВВП, но и их недостатки, из которых наиболее существенные – увеличение веса конструкции из-за сочетания свойств вертолета и самолета и необходимость двух систем управления. Среди рассмотренных Б. Н. Юрьевым принципиальных схем АВВП оригинальный проект вертолета-самолета, у которого ось винта и хорда крыла при взлете располагаются вертикально. После вертикального взлета аппарат наклоняется вперед на 90( и переходит к самолетному режиму полета, при этом винт создает горизонтальную тягу, а подъемная сила, создается крылом. Чтобы можно было осуществлять два таких разных режима полета, Б. Н. Юрьевым предлагалось фюзеляж аппарата делать изогнутым, как бумеранг.

В другом проекте предлагалась схема АВВП с двумя поворотными винтами, установленными на пилонах между крыльями, расположенными тандемно, что позволяло иметь горизонталь ное положение фюзеляжа при взлете. Предлагалась также схема АВВП с установленными в крыле винтами- вентиляторами, которая тоже имела горизонтальное положение фюзеляжа при взлете и посадке. Особый интерес представляет схема АВВП с дискообразным корпусом и подъемным вентилятором, предложенная Б. Н. Юрьевым в 1921 г. и на несколько десятилетий опередившая разработку АВВП Авро VZ-9V «Аврокар» с дискообразным корпусом и подъемным вентилятором.

Тем не менее предпочтение в работах Б. Н. Юрьева отдавалось схемам АВВП,

совершающих взлет при вертикальном положении фюзеляжа. Отмечалось, что такие аппараты в то время были более изучены, чем аппараты с поворотными винтами, а по конструкции они могут быть более компактными и поэтому более

перспективными для боевых самолетов типа истребителей. Утверждалось, что при использовании винтов умеренного диаметра, создающих достаточную тягу при взлете и в горизонтальном полете, и поршневого двигателя мощностью 800-1000 л.с. возможно создание вертикально взлетающего истребителя с взлетной массой 1800 кг. Такое утверждение отражало господствующую в то время за рубежом направленность работ в области создания АВВП, ставящую целью обеспечение возможности вертикального взлета для боевых самолетов. И в качестве основной схемы боевого СВВП в этот период рассматривалась схема с вертикальным положением фюзеляжа при взлете.

Схема АВВП с дискообразным корпусом и подъемным вентилятором, предложенная Б. Н. Юрьевым в 1921 г.

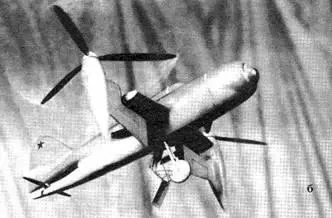

Проект СВВП «Сокол» с поворотными винтами (а) и его модель во взлетной конфигурации (6)

Поэтому большой интерес представляет проект боевого СВВП «Сокол» с поворотными винтами, разрабатывавшийся в 1934 – 1936 гг. в Московском авиационном институте студентом, а затем инженером Ф. П. Курочкиным под руководством Б. Н. Юрьева. Рассмотренный в проекте СВВП представлял собой одноместный истребитель и был выполнен по схеме моноплана с поворотными винтами на концах крыла. Следует отметить, что проект отличался большой оригинальностью и по уровню технических решений значительно опережал зарубежные разработки того времени. Однако он, как и другие наши проекты СВВП, из-за режимных ограничений оставался неизвестным даже специалистам, поэтому целесообразно осветить его подробнее.
