Евгений Ружицкий - Европейские самолеты вертикального взлета

Построенный экспериментальный АВВП VZ-9V «Аврокар» предназначался для полетов с дозвуковой скоростью, поэтому он имел закругленный носок круглого крыла и кольцевой воздухозаборник по периметру крыла для входа эжектируемого потока воздуха. Круглый дискообразный корпус диаметром 5,5 м имел эллиптический профиль с относительной толщиной 20% и кривизной 2%. Характеристики АВВП VZ-9V не были опубликованы, хотя указывалось, что он может иметь максимальную скорость 480 км/ч.

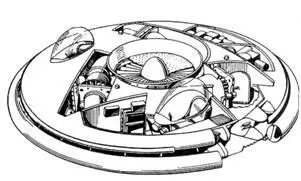

Компоновочная схема АВВП VZ-9V «Аврокар»

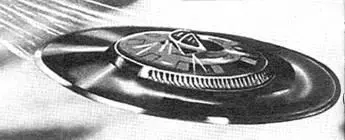

Проект сверхзвукового АВВП с дискообразным корпусом

Фирмой «Авро Эркарфт» был спроектирован также сверхзвуковой вариант АВВП подобного типа, у которого крыло должно было иметь острую кромку и модифицированную систему забора эжектируемого воздуха. Такой аппарат отличался конструктивной компактностью и мог иметь сравнительно небольшую массу; его конфигурация с круглым крылом рекламировалась как оптимальная для полетов на малых высотах с большими скоростями, при условии, что будет решена проблема устойчивости.

Опытный десантно- транспортный СВВП с поворотным крылом и винтами

Разработка самолета была начата в 1957 г. фирмой «Канадэр» при финансовой поддержке министерства обороны Канады. СВВП должен был применяться в качестве десантно-транспортно- го, поискового, спасательного, санитарного, разведывательного и связного самолета и самолета для поддержки наземных войск. Гражданский вариант самолета предполагалось использовать для транспортных перевозок на короткие расстояния в труднодоступных районах, для научных изысканий и санитарной службы.

В августе 1963 г. был заключен контракт с министерством обороны стоимостью 12 млн. долл. на постройку экспериментального самолета CL-84, которая была завершена в декабре 1964 г., и вскоре были начаты его наземные испытания. Первый полет на режиме висения был совершен 7 мая 1965 г., затем проводились летные испытания с обычным взлетом и посадкой, первый переход от вертикального взлета к горизонтальному полету был совершен 17 января 1966 г.

В 1966 г. СВВП CL-84 заинтересовались армия, ВВС, КМП и флот США, которые успешно провели оценочные испытания объемом 20 ч, были также проведены спасательные операции с подъемом на борт человека. Летные испытания были продолжены в 1967 г. с участием 14 летчиков Канады, США и Великобритании.

Во время летных испытаний 12 сентября 1967 г. экспериментальный СВВП CL-84 разбился, экипаж катапультировался. Самолет потерял управление во время маневра в горизонтальном полете со скоростью 275 км/ч на высоте 900 м. До аварии самолет совершил 305 полетов и налетал 405 ч.

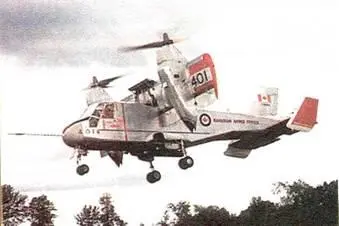

Летные испытания первого опытного военно-транспортного СВВП Канадэр CL-84 «Дайнаверт» на режиме висения

В 1967 г. правительство Канады выдало заказ стоимостью 13 млн. долл. на постройку трех опытных СВВП для оценочных испытаний в армии Канады. Первый из трех строящихся опытных самолетов Канадэр CL-84-1 был передан армии Канады 31 марта 1969 г. Этот самолет был разработан в соответствии с программой армии Канады по определению эффективности боевого применения самолета с поворотным крылом и не предназначался для серийного производства. Предполагалось, что оценочные испытания будут закончены в 1970 г. и охватят широкий круг условий эксплуатации от применения с наземных баз до операций с эсминцев и авианосцев.

В 1972 г. опытный СВВП Канадэр CL-84-1 был передан в испытательный центр флота США для доводочных летных испытаний в течение года по программе флотов США, Канады и Англии. Испытания показали, что общая эффективность самолета CL-84, выраженная в километрах за час полета для типичных поисковых операций, в два с половиной раза больше, чем у поискового вертолета того времени.

Второй опытный СВВП Канадэр CL-84-1 разбился в июле 1973 г. во время испытаний по программе, предусматривающей эксплуатацию с кораблей контроля морей, в авиационном центре флота США. Авария произошла на режиме горизонтального полета, экипаж в составе двух человек катапультировался. В результате аварий из трех построенных самолетов CL-84 остался лишь один, который использовался для испытаний СВВП в полете по приборам.

Был разработан усовершенствованный вариант самолета CL-84-1C с улучшенными характеристиками. Передняя часть фюзеляжа удлинена на 0,28 м и главный грузовой люк смещен на 0,9 м к хвостовой части. Объем грузовой кабины увеличен до 7,9 м. Предполагалось использовать ТВД LTC1S-2, являющийся модификацией ТВД Лайкоминг Т-53, но большей мощностью, по 1800 л.с. Максимальная взлетная масса при вертикальном взлете 6800 кг, максимальная взлетная масса при взлете с малым разбегом 7620 кг, максимальная скорость 560 км/ч, дальность полета 1200 км. В транспортно-десантном варианте самолет должен иметь экипаж из двух человек и перевозить 16 солдат.

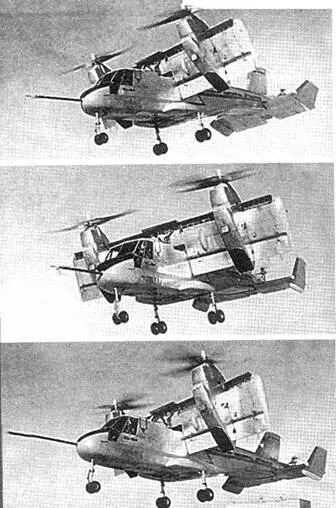

Переход СВВП CL-84 с режима висения к горизонтальному полету

Самолет представляет собой цельнометаллический моноплан с высокорасположенным поворотным крылом, двумя ТВД и трехопорным шасси.

Фюзеляж полумонококовой конструкции из алюминиевых сплавов. В носовой части расположена кабина экипажа, остекление которой обеспечивает хороший обзор. Для улучшения обзора вниз имеются дополнительные панели остекления. В грузовой кабине размером 3,05x1,42x1,37 м и объемом 8,66 м^ могут разместиться 12 вооруженных десантников. В кабине летчика установлены колонка управления и рулевые педали.

Крыло прямоугольной формы в плане, неразрезное. Профиль крыла NACA 633-418 модифицированный, хорда крыла 2,3 м, относительное удлинение 4,76, площадь крыла 32,67 м 2 . По всему размаху крыла имеются закрылки и предкрылки, хорда последних увеличивается вдвое над фюзеляжем для устранения срыва потока при больших углах атаки. Закрылки могут использоваться в качестве элеронов. При вертикальном взлете и посадке крыло поворачивается в диапазоне от 2° до 102°. При взлете с коротким разбегом крыло устанавливается в промежуточное положение.

Оперение трехкилевое, с рулем направления на центральном киле и концевыми шайбами, установленными на концах управляемого стабилизатора, размахом 5,08 м.

Силовая установка состоит из двух ТВД Лайко- минг Т-53 мощностью по 1400 л.с. с передним расположением выходного вала, установленных в гондолах под крылом и приводящих воздушные винты. В носовой части гондол расположены редукторы винтов.
