В конструкции вертолета 297 «Чинук – кран» намечалось использовать многие технические решения, предназначенные для вертолета СН-47С. Его особенностями были длинные опоры шасси, способные менять высоту, дополнительная кабина оператора погрузочно-разгрузочных работ, размещенная на нижней поверхности фюзеляжа под кабиной экипажа (такая кабина была на вертолете – летающем кране Сикорский СН-54А «Тарг»), и удлиненный по сравнению с обычным «Чинуком» фюзеляж. Вертолет должен был иметь двухточечную систему внешней подвески. Изменение высоты опор шасси достигалось за счет их «сгибания в коленях», при этом вертолет опускался для подцепки груза. При полностью «согнутом» шасси высота вертолета уменьшалась до 5,94 м, что позволяло его размещать в ангаре десантного вертолетоносца класса LPH-2. Высота ангара на этих кораблях 6,1 м. Лопасти несущих винтов вертолета «Модель 297» могли складываться вручную. Фирма «Боинг» предлагала создать три варианта вертолета «Чинук – кран». В наиболее продвинутом состоянии оказался самый маленький из них, но даже у него расстояние между землей и нижней поверхностью фюзеляжа было 2,84 м, а задний несущий винт находился на высоте 8,22 м.

«Чинук» HC.MK.I

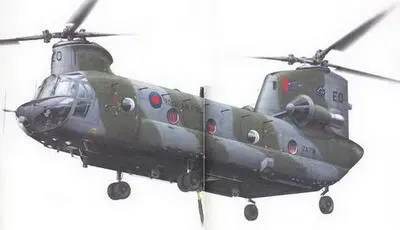

Королевские ВВС эксплуатируют вертолеты Боинг «Чинук» почти 20 лет. За это время они стали «рабочими лошадками» в подразделениях тактических вертолетов. По способности выполнять различные задания, грузоподъемности и эксплуатационной надежности вертолет соответствует, а в некоторых случаях и превосходит заданные требования. В соответствии с новой глобальной стратегией и изменением приоритетов эксплуатационная гибкость и универсальность английских вертолетов «Чинук» продолжают расширяться. Здесь показан вертолет «Чинук» HC.MK.I, принадлежащий V-й эскадрилье, расположенной на авиабазе Одихэм (графство Хентс). Со временем все вертолеты HC.MK.I были переоборудованы в усовершенствованный вариант НС.Мк.2.

Кабина экипажа

В просторной и современной кабине летчики сидят рядом: командир справа, а второй пилот – слева. У входной двери имеется дополнительное, откидное сиденье. Как и все тактические вертолеты ВВС и армейской авиации вертолеты «Чинук» НС.Мк.1 оснащены высокоточной навигационной системой Декка TANS. Несколько машин приспособлены для использования нашлемных очков ночного видения.

Спасательная лебедка

Спасательная лебедка с гидравлическим приводом устанавливается над входной дверью с правой стороны фюзеляжа. Сильный поток воздуха от переднего несущего винта заставляет вертолет при работе с лебедкой «висеть» на достаточно большой высоте,

Шасси

«Чинук» имеет четыре неубирающиеся опоры шасси. Передняя пара со спаренными колесами. Все опоры оборудованы масляно-воздушными амортизаторами. Передние колеса имеют дисковые гидравлические тормоза. При необходимости может устанавливаться съемное лыжное шасси. Максимальное давление в пневматиках 6 кгс/см 2 .

Английские «Чинуки» на войне

С момента принятия вертолетов «Чинук» на вооружение английских ВВС они принимали участие в различных военных конфликтах. В 1982 г. четыре вертолета на двух морских транспортах были доставлены в район англо-аргентинского конфликта из-за Фолклендских островов. Из них остался всего один, остальные три погибли вместе с транспортным судном «Атлантик Конвейер», затонувшим после попадания противокорабельной ракеты «Экзосет». «Чинуки» активно занимались снабжением английских войск в Западной Германии, когда возникла опасность вторжения советских войск Во время операции «Шторм в пустыне» в 1991 г. вертолеты выполняли задания в интересах армии и сил специального назначения. «Спецназовские» вертолеты были доработаны: на них нанесли ночной камуфляж, установили спутниковую систему связи SATCOM и 20-мм пушки в дверных проемах. Несколько «Чинуков» приняли участие в оказании гуманитарной помощи в Курдистане, доставляя продукты и медикаменты. Во время боевых действий в Боснии шесть вертолетов НС.Мк.2 оказывали поддержку английской 24-й аэромобильной бригаде, предварительно на них установили бронеплиты и оборонительные радиоэлектронные системы. Два вертолета «Чинук» из состава 7-й эскадрильи были окрашены в белый цвет, после чего они в составе миротворческих сил ООН занимались гуманитарными операциями в Крайне (область в Югославии). В июне 1999 г. восемь машин составили основу транспортной воздушной системы НАТО при вторжении в Косово. Вертолеты перебросили части 5-й английской воздушно десантной дивизии на ряд ключевых позиций, включая Касаникское ущелье, прикрывавшее главную дорогу из Македонии в Приштину.

Система заправки топливом

На верхней поверхности боковых обтекателей (внутри которых находятся топливные баки) расположено несколько горловин для заправки топливом самотеком. Дополнитель но на правом обтекателе имеется штуцер для заправки топливом под давлением. Все это позволяет одновременно заливать топливо во все баки или заполнять определенную группу баков.

Силовая установка

На первой партии вертолетов «Чинук» НС.Мк.1 были установлены трехлопастные несущие винты с цельнометаллическими лопастя ми и два ГТД Текстрон Лайкоминг T55- L-11E. Позднее стали использовать более мощные двигатели Ханиуэлл T55-L 712 (по 3750 л.с.), которые были предназначены для вертолетов CH-47D (НС. Мк.2), и противопожарную систему «Кобра». Старые лопасти винтов заменили на стеклопластиковые с увеличенной до 640 мм хордой (раньше хорда была 513 мм) и титановым носком. Новые лопасти были проще в обслуживании и позволили увеличить эксплуатационный срок службы до 3000 ч.

Грузовые крюки

Под фюзеляжем вертолет имеет три грузовых крюка. Передний крюк рассчи тан на нагрузку до 9000 кг. Центральный крюк, считающийся основным, может выдерживать груз массой до 11300 кг (например, гаубицу FH 70). Задний крюк грузоподъемностью 9000 кг может использоваться самостоятельно или совместно с передним крюком, если требуется перевезти стандартный грузовой контейнер ISO или пустой вертолет «Чинук». Тройная система крюков позволяет значительно повысить эксплуатационную гибкость вертолета.

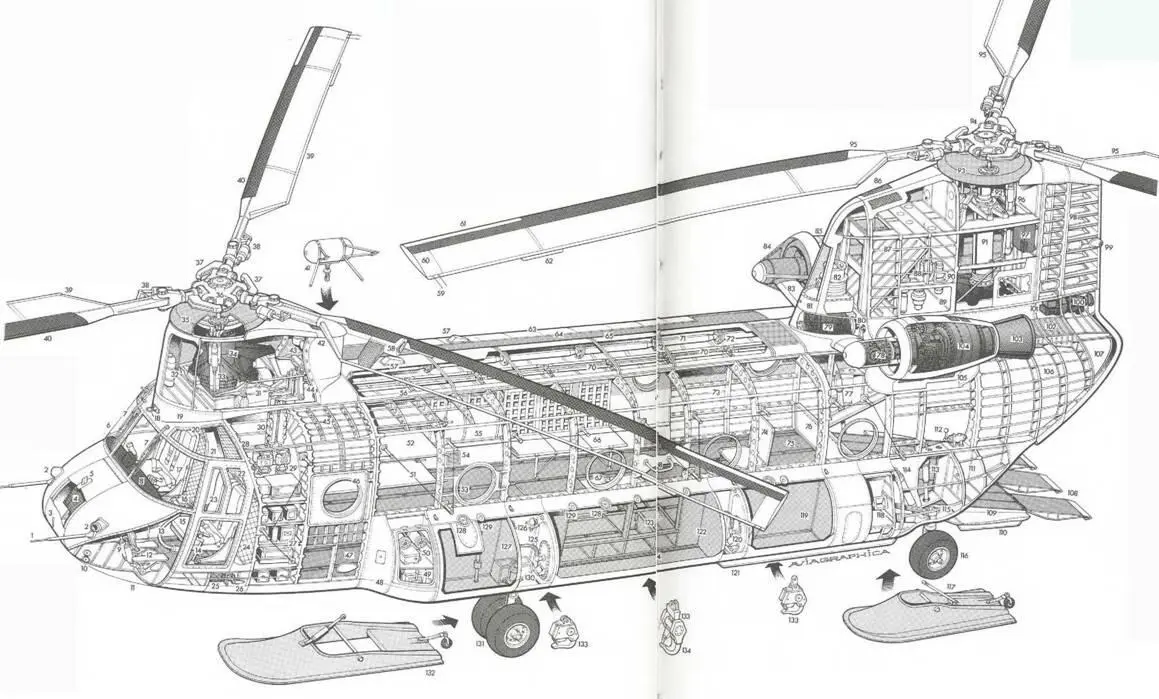

CH-47D «Чинук»

1 – трубки ПВД;

2 – передние АНО;

3 – люк носового отсека:

4 – демпфер вибрации:

5 – антенна системы опознавания;

6 – панели лобового остекления;
