Роберт Джексон - Вертолеты. Иллюстрированная энциклопедия

Ми-24Р (Hind-G1)

Вертолет Ми-24Р предназначен для ведения радиационной, химической и бактериологической разведки путем отбора проб воздуха и грунта. Вертолет выпускался серийно как самостоятельный вариант, а не являлся модификацией вертолета Ми-24В. Кабины экипажа и грузовая кабина полностью герметизированы и оборудованы мощным воздушным фильтром, размещенным под полом грузовой кабины с левой стороны. Тем не менее оба члена экипажа вертолета, а также бортинженер и оператор разведывательных систем в полете одеты в защитные комбинезоны. Для отбора проб грунта применяется дистанционно управляемый экскаватор с тремя ковшами, расположенными под концевым крыльевым пилоном-шайбой. На некоторых Ми-24Р на хвостовом костыле размещалось устройство для постановки с воздуха сигнальных флажков-маркеров или дымовых шашек. Пробы воздуха берутся через отверстие с левого борта фюзеляжа и по окрашенному в оранжевый цвет воздуховоду направляются к анализатору. В передней кабине стрелка находится большая приборная панель, через которую полученные результаты по каналам связи передаются заинтересованным лицам.

Вертолет Ми-24Р вооружен только пулеметом на турельной установке и может нести под крылом контейнеры с PC. Он не несет ПТУР, поэтому все связанное с ними прицельное оборудование снято. Нет на вертолете и подфюзеляжного оптического прицела. Остекление грузовой кабины изменено: вместо двух окон с ее правой стороны у места размещения оператора установлен один большой блистер. Некоторые вертолеты Ми- 24? имели контейнеры для сброса ложных целей, а также ПЗУ Вертолеты Ми-24Р принимали участие в ликвидации последствий аварии на Чернобыльской АЭС.

Ми-24К (Hind-G2)

Ми-24К предназначен для корректировки артиллерийского огня. Он оснащен автоматическим аэрофотоаппаратом АФА-100 с фокусным расстоянием 1300 мм, установленным в грузовой кабине, для определения места падения снаряда. Доступ к барабану кинопленки обеспечивается через левую дверь. Правая дверь закрыта, ее верхняя пара окон заменена на одно внизу, через которое ведется съемка. Здесь же устанавливается экспонометр. Второго комплекта органов управления на Ми-24К нет. Вертолет также не несет ПТУР, в носовой части фюзеляжа нет обтекателя антенны управления ракетами. Обтекатель справа за пушечной турелью остался. Вероятно, в нем находятся видеокамера или оптоэлектронные и тепловые датчики. Под крылом вертолет может нести контейнеры с PC. Некоторые Ми-24К имеют контейнеры с ложными целями, интегрированные в конструкцию фюзеляжа, а некоторые – установленные снаружи.

Ми-24 для экологического мониторинга

На состоявшейся в Нижнем Новгороде выставке по экологии и охране природных ресурсов Земли был показан вертолет Ми-24. предназначенный для экологического мониторинга. С его помощью можно следить за утечкой нефтепродуктов, загрязнением воздуха, затоплениями местности. Вертолет оснащен соответствующим оборудованием и средствами оперативной передачи данных специалистам. В носовой части фюзеляжа перед лобовым стеклом кабины стрелка находится необычное устройство (вероятно, убираемое), выполненное в виде широкого «языка». На правой консоли крыла на внешнем пилоне подвешивается приборный контейнер в виде ящика, разработанный в НПО «Полет» совместно с НИИ радиофизики.

Ми-35М

Вертолет Ми-35М является экспортным вариантом вертолета Ми-24ВМ. Это усовершенствованная модель вертолетов Ми-24 и Ми-35, оснащенная комплексом авионики NOCAS французских фирм «Секстант Авионик» и «Томсон Оптроникс». Этот комплекс обеспечивает в ночное время обнаружение и идентификацию целей. В его состав входят тепловизор, очки ночного видения и нашлемный прицел. Особенностями вертолета Ми-35М являются несущая система и трансмиссия от боевого вертолета Ми-28 и ГТД ТВЗ-117ВМА мощностью по 2195 л. с. За счет применения титановой втулки несущего винта, цельнокомпозиционных лопастей несущего винта, крыла с уменьшенным размахом и неубирающегося шасси серийный вертолет весит меньше предшественников. В носовой турели установлена спаренная пушка калибром 23 мм. В состав вооружения могут входить до 16 ПТУР 9К114 «Штурм» или усовершенствованные ракеты 9К120 «Атака», ракеты класса воздух – воздух «Игла».

Для выполнения специальных заданий фирма «Белл» построила 18 «невидимых» вертолетов 0H-58D OA (Optimized Aircraft). От исходных OH-58D они отличаются отсутствием вооружения и заостренным носом, призванным уменьшить радиоло- квцт^щесечения машины. Вертолеты OA входятв состав десантно-воздушной дивизии в Форт-Брэгге

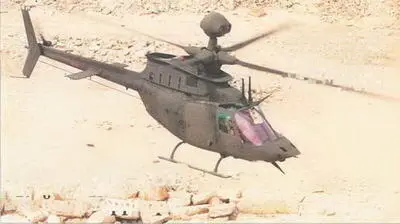

Наиболее совершенный в семействе вертолетов ОН-58 легкий разведывательно-боевой вертолет OH-58D «Кайова Уорриор» составляет основу вертолетных подразделений армейской авиации США. Официально он сначала рассматривался как промежуточный вертолет до появления на вооружении разведывательно-боевого вертолета Боинг – Сикорский RAH-66A «Команч», но после прекращения разработки которого на многие годы превратился в вертолет первой линии.

Когда в конце 1980-х годов в армию США стали поступать в большом количестве боевые вертолеты АН-64 «Апач», примененные в нем технологии сразу сделали ненужными другие вертолеты. Оснащенный прицельной системой TADS/PNVS, способной искать и идентифицировать цели в любое время суток, вертолет АН-64 стал бесспорно главными «глазами» на поле боя. Вертолет «Апач» заменил предыдущие боевые вертолеты АН-1 «Кобра», которые по обыкновению выполняли задания вместе с разведывательными вертолетами Белл ОН-58С «Кайова». Вертолеты ОН-58С были простыми разведчиками с ограниченными возможностями по передаче информации. Тем не менее для экипажей вертолетов АН-1 они были незаменимы. Но с появлением в Западной Европе вертолетов АН-64А «Апач» вертолеты ОН-58С стали постепенно превращаться в антиквариат.

Чтобы как-то противостоять этому, армия США начала работы по программе AHIP (Army Helicopter Improvement Program), целью которой было модернизировать разведывательные вертолеты Белл ОН- 58С и Хьюз ОН-б, установив на них современные датчики и средства связи и улучшив летные характеристики. Вертолеты должны были обладать повышенной маневренностью и летать на малой высоте на уровне земных препятствий, что повысило бы их боевую живучесть. Их планировали оснастить новыми дальномерами и целеу- казателями с большой дальностью действия, которые по своим параметрам были бы сопоставимы с аналогичными средствами вертолета АН-64А. Вертолеты AHIP должны были вести наблюдение на поле боя не только для вертолетов «Апач». Их не менее важной задачей было обеспечение точного целеуказания для артиллерийских частей и наведения на цель танков.
