Роберт Джексон - Вертолеты. Иллюстрированная энциклопедия

После того, как Корпус морской пехоты США заинтересовался вертолетом, в отделении «Боинг-Вертол» одна из опытных машин была переоборудована в вариант Боинг-Вертол 107М с двумя ГТД T58-GE-8. Испытания вертолета прошли с успехом, в результате чего был подписан контракт на постройку серийных вертолетов HRB-1, которые в 1962 г. стали обозначаться СН-46А «Си Найт» («Морской рыцарь»), С того времени вертолеты «Си Найт» находились исключительно в ведении морской пехоты ВМС США. Первая использовала его в качестве десантного, а вторая – для снабжения кораблей в открытом море.

Первый из 160 серийных вертолетов СН-46А был принят на вооружение Корпуса морской пехоты в начале 1965 г. Эта модель стала стандартной, ее силовая установка состояла из пары TTflT58-GE-8B мощностью по 1250 л. с. На основе вертолета СН-46А фирма «Боинг-Вертол» разработала целое семейство вертолетов. За СН-46А Корпус морской пехоты получил 266 вертолетов CH-46D, оснащенных двигателями T58-GE-10 мощностью по 1400 л. с. Затем на вооружение были приняты 174 вертолета CH-46F, которые отличались от CH-46D дополнительной авионикой. В конце 1970-х годов Корпус развернул программу модернизации 273 вертолетов CH-46A/D в вариант СН-46Е, на котором ставили ГТД T58-GE-16 (1870 л. с.) и безопасно разрушаемую топливную систему. Для ВМС США выпускались многоцелевые вертолеты UH-46A (14 штук) и UH-46D (10 штук).

В 1963 г. шесть вертолетов были поставлены ВВС Канады, где им дали обозначение СН-113 «Лабрадор». Еще 12 таких вертолетов были изготовлены для канадской армии в 1964 – 1965 гг. В армии их обозначили СН-113А «Вояджер». Канадский филиал фирмы «Боинг» позднее переоборудовал шесть «Лабрадоров» и пять «Вояджеров» в поисково-спасательные. В 1962-1963 гг. фирма «Боинг- Вертол» поставила вертолеты «Модель 107-11» на вооружение ВВС Швеции в качестве поиско- во-спасательных и ВМС Швеции в качестве противолодочных и минных тральщиков. Шведы дали им обозначение Нкр.4А.

В 1965 г. японская фирма «Кавасаки» получила от США полное право на продажу по всему миру вертолетов Боинг-Вертол 107-11, которые она строила по лицензии почти до 1990 г.

Боинг-Вертол СН-46А «Си Найт»

Тип. Десантно-транспортный вертолет.

Силовая установка. 2 ГТД Дженерал Электрик T58-GE-8B мощностью по 1250 л. с.

Летные характеристики. Максимальная скорость на уровне моря 250 км/ч, крейсерская скорость 243 км/ч (на высоте 1525 м), начальная скороподъемность 7,3 м/с, динамический потолок 4265 м, статический потолок с учетом влияния земли 2765 м, без учета влияния земли – 1710 м, дальность полета с максимальной платной нагрузкой 425 км.

Массы и нагрузки. Масса пустого вертолета 5630 кг, максимальная взлетная масса 9710 кг, максимальная платная нагрузка, перевозимая в кабине, 1815 кг, максимальная платная нагрузка на внешней подвеске 2870 кг.

Размеры. Диаметр несущих винтов 15,24 м, ометаемая площадь 2 х 182,41 м 2 , длина с вращающимися винтами 25,4 м, высота 5,09 м. Число мест экипажа 2-3,солдат с вооружением 25.

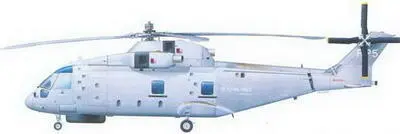

Этот предсерийный вертолет «Мерлин» НМ.Мк.1 (РР5) сначала использовался для испытаний на борту английского фрегата «Норфолк»(«Тип 23»). Он участвовал в испытаниях по сбросу гидроакустических буев, для чего был оснащен полным комплексом авионики

В конце 1978 г. главный штаб ВМС Великобритании разработал требования SR6646 к противолодочному вертолету, предназначенному для замены вертолетов Уэстленд «Си Кинг». В ответ на это фирма «Уэстленд» предложила проект вертолета WG.34. Но построить опытный вертолет фирме не удалось: программу закрыли. Дальнейший анализ проекта и его доработка показали, что он вполне может соответствовать требованиям ВМС Италии, а также ВМС Великобритании. В 1980 г. итальянская «Агуста» и «Уэстленд» образовали совместное предприятие – консорциум «ЕН Индастриз» для создания общими усилиями нового вертолета, обозначенного ЕН 101. В июне 1981 г. правительства обеих стран одобрили начало девятимесячного этапа определения объема программы, «зеленый свет» которой был дан официально в январе 1984 г. В настоящее время все права на вертолет принадлежат фирме «Агуста – Уэстленд».

Вертолет ЕН 101 выполнен по одновинтовой схеме с пятилопастным несущим винтом, тремя ГТД и убирающимся шасси.

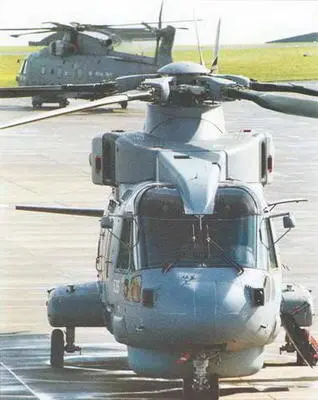

В состав оборудования вертолета «Мерлин» НМ.Мк.1 входят поисковая РЛС кругового обзора GEC Ферранти «Блюю Кестрел», процессорная система GEC Авионикс AQS-903, комплекс РЭБ Рейкал «Орандж Рипер»и погружаемая гидроакустическая станция совместного производства фирм «Ферранти» и «Томсон-CSF»

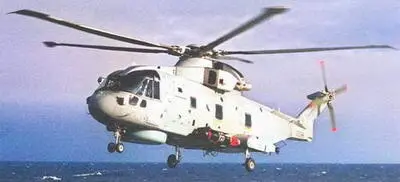

В состав вооружения вертолета «Мерлин» НМ.Мк.1 могут входить противокорабельные ракеты «Экзосет», «Гарпун», «Си Игл» и «Марте» Мк.2, а также показанные на фото противолодочные торпеды «Стингрей»

В его конструкции широко применяются композиционные материалы, хотя фюзеляж почти целиком сделан из алюминиевых сплавов. Заказчиком исходного противолодочного варианта «Мерлин» НМ.МК.1 стали ВМС Великобритании. Главным подрядчиком по интеграции бортового противолодочного комплекса стала фирма IBM, выбранная фирмой «Уэстленд». Фирма IBM также отвечала за общее управление программой разработки вертолета. В состав вооружения «Мерлина» входят четыре противолодочные торпеды Маркони «Стингрей» и два контейнера с гидроакустическими буями.

В соответствии с начальными требованиями ВМС Великобритании предусматривалось заказать 50 вертолетов «Мерлин» для развертывания на борту фрегатов класса «Тип 23», авианесущих крейсерах класса «Инвинсибл», кораблях вспомогательного королевского флота, других кораблях и береговых аэродромах. В дальнейшем заказ был сокращен до 44 вертолетов. Их поставки начались в конце 1998 г., а не в 1996 г., как планировали ранее.

Английские вертолеты оснащались тремя двигателями Роллс-Ройс/Турбомека RTM322 мощностью по 2310 л. е., в то время как на итальянских стояли ГТД Дженерал Электрик T700-GE-T16A мощностью по 1715 л. с. Эти двигатели собирались в Италии. Для ВМС Италии было заказано 16 вертолетов (требованиями предусматривалось закупить 36).

На опытных вертолетах ЕН 101 использовались гражданские двигатели Дженерал Электрик СТ7. Первая опытная машина РР1 была построена на фирме «Уэстленд». Ее летные испытания начались 9 октября 1987 г. Фирма «Агуста» свою машину (РР2) собрала позднее и начала ее испытывать 26 ноября 1987 г. Судьба этого вертолета оказалась печальной: 21 января 1993 г. разбился. В сентябре 1988 г. начались полеты третьего опытного вертолета РРЗ, построенного фирмой «Уэстленд» в гражданском варианте, а 15 июня 1989 г. полетел вертолет РР4. также изготовленный в Великобритании.Этот вертолет полностью соответствовал варианту, способному летать над морем. Это был первый вертолет, оснащенный двигателями RTM322. 24 октября 1989 г. фирма «Уэстленд» приступила к испытаниям вертолета РР5, соответствующего противолодочному варианту «Мерлин». Испытания проходили на борту фрегата «Норфолк». 26 апреля 1989 г. в Италии состоялся первый полет вертолета РР6 (второго, построенного «Агустой»), выполненного в варианте ПЛО. Всего было изготовлено девять опытных вертолетов ЕН 101.
