Несущий винт

На вертолете SH-2F установлен четырехлопастный несущий винт Каман 101 с титановой втулкой. Винт диаметром 13,4 м вращается со скоростью 296 об/мин. Каждая лопасть имеет механизм ручного складывания. Конструкция лопасти состоит из D-образного алюминиевого лонжерона, к которому крепятся хвостовые секции из материала «Номекс», обшивка из стеклопластика. На вертолетах, которые поставлялись с 1987 г., лопасти были полностью из композитов. Потом такие лопасти ставили на ранее построенные машины. Основатель фирмы «Каман» Чарльз Каман для управления углом установки лопастей использовал сервотриммеры, установленные на задней кромке каждой лопасти и играющие роль своеобразных элеронов.

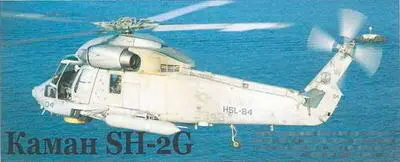

Вертолет из эскадрильи HSL-84, дислоцированной на авиабазе Норфолк-Айленд. Это было последнее подразделение вертолетов «Сиспрайт» на тихоокеанском побережье США, расформированное в 2001 финансовом году

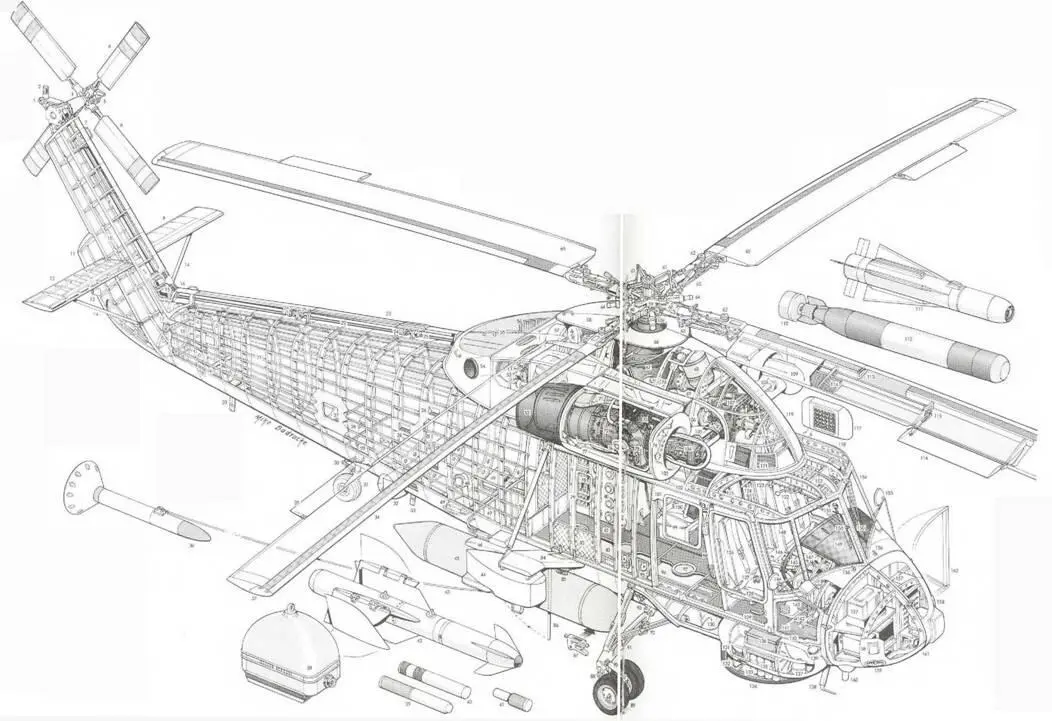

«Супер Сиспрайт»

1 – хвостовой АНО;

2 – проблесковый маяк;

3 – угловой редуктор рулевого винта;

4 – втулка рулевого винта;

5 – тяги управления общим шагом лопастей рулевого винта;

6 – четырехлопастный рулевой винт;

7 – поручень;

8 – вал привода рулевого винта;

9 – неподвижный стабилизатор;

10 – конструкция концевой балки:

11 – часть концевой балки с кривизной в левую сторону:

12 – нервюры стабилизатора;

13 – хвостовая антенна РЛС системы предупреждения;

14 – подкосы стабилизатора;

15 – конический редуктор;

16 -жалюзийное отверстие системы охлаждения редуктора;

17 – швартовочный узел:

18 – стыковочный шпангоут концевой балки:

19-силовой стержень для домкрата;

20 – радиоантенна;

21 – конструкция хвостовой секции фюзеляжа:

22 – вал трансмиссии рулевого винта;

23 – обтекатель вала трансмиссии;

24 – упругие муфты;

25 – подшипниковые опоры;

26 – подножки;

27 – съемная панель обшивки хвостовой секции фюзеляжа:

28 – узел крепления хвостовой опоры шасси:

29 – амортизатор;

30 – шлиц-шарнир;

31 – неубирающаяся хвостовая опора шасси самоориентирующимся колесом;

32 – обтекатели антенн системы РЭБ AN/ALR- 66 (с левого и правого бортов);

33 – радиоантенна;

34 – противоэрозийная накладка на носке лопасти несущего винта;

35 – сервотриммер;

36 – буксируемый магнитометр AN/ASQ- 81(V)2;

37 – балансировочный груз;

38 – сканирующее устройство системы поиска мин «Мэджик Лантерн»:

39 – сбрасываемый гидроакустический буй DIPAR:

40 – сбрасываемый гидроакустический буй DICASS;

41 – дымовая шашка;

42 – противокорабельная ракета Конгсберг «Пингвин» Mk.2 Mod.7 со складывающимся оперением;

43 – буксировочный кабель магнитометра:

44 – катушка с буксировочным кабелем; 45-подвесной топливный бак емкостью 378 л;

46 – пилон для подвески внешних нагрузок;

47 – герметичная конструкция нижней части фюзеляжа,

48 – штуцер заправки топливом под давлением, служащий также для слива топлива;

49 – антенны навигационной системы (с левого и правого бортов);

50 – подкосный пилон для подвески системы буксируемого магнитометра:

51 – задний шпангоут- перегородка кабины;

52 – корпус выхлопного сопла:

53 – ВСУ Турбомзш Т-62: 54- сопло ВСУ:

55 – шарнирные открывающиеся панели.

56 – левый выхлопной канал масляного радиатора;

57 – масляный радиатор трансмиссии:

58 – хвостовой зализ обтекателя втулки;

59 – титановая втулка несущего винта;

60 – вертикальный и горизонтальный шарниры;

61 – тяги управления общим шагом лопастей несущего винта;

62- механизм ручного складывания лопастей несущего винта:

63 -тяги управления сервотриммерами;

64 – демпферы лопастей:

65 – четырехлопастный несущий винт;

66 – обтекатель втулки;

67 – главный редуктор:

68 – масляный бак системы трансмиссии:

69 – входной вал от объединенного редуктора:

70 – подкосы крепления главного редуктора.

71 – фильтр посторонних частиц на воздухозаборнике двигателя;

72 – ГТД Дженерал Электрик T400-GE- 401/401С;

73 – вспомогательный редуктор двигателя;

74 – воздухозаборник компрессора;

75 – масляный бак двигателя;

76 – левый АНО;

77 – обтекатель двигателя (при открывании служит технической платформой);

78 – стойка с радиоэлектронным оборудованием;

79 – панель остекления кабины операторов;

80 – направляющие для сброса гидроакустических буев (15 штук);

81 – место в кабине для пассажира или раненого на носилках;

82 – задний топливный бак (общая емкость топливной системы 1800 л);

83 – панели защитной изоляции:

84 – пилон для подвески буксируемого магнитометра;

85 – горловина заправки подвесного топливного бака:

86 – выдвижная антенна приема сигналов от гидроакустических буев:

87 – грузовой крюк, рассчитанный на нагрузку 1815 кг;

88 – ось подвески основной опоры шасси;

89 – спаренные колеса основной опоры шасси:

90 – амортизатор:

91 – Y-образный узел подвески основной опоры шасси:

92 – ломающийся подкос;

93 – крепление Y- образного узла подвески опоры шасси;

94 – нижняя направляющая сдвижной двери кабины;

95 – горловины заправки топливом самотеком;

96 – передний топливный бак;

97 – крышка отсека с топливным баком; 98-спасательная лебедка грузоподъемностью 270 кг;

99 – место оператора

100 – приборная панель;

101 – дверь в кабину операторов и кабину экипажа (с левого борта находится только дверь для пилотов);

102 – верхняя направляющая сдвижной двери кабины;

103 – воздухозаборник двигателя:

104 – передний редуктор:

105 – вал двигателя;

106 – тормоз несущего винта:

107 – объединенный редуктор;

108 – приводной вал от левого двигателя;

109 – обтекатель редуктора левого двигателя:

110 – контейнер для парашюта торпеды.

111 – управляемая ракета класса воздух – поверхность AGM-65 «Мейврик»;

112 – легкая торпеда Мк.50;

113 – D-образный лонжерон лопасти несущего винта;

114 – хвостовые секции лопасти из сотового материала;

115 – тяга привода сервотриммера;

116 – сервотриммер: 117-контейнер с ложными целями AN/ ALQ-144 (два с левого борта);

118 – верхнее остекление кабины:

119 – передний обтекатель главного редуктора (на шарнирной подвеске);

120 – сдвоенные генераторы;

121 – воздухозаборник системы охлаждения отсека с электрооборудованием;

122- рукоятка тормоза несущего винта:

123 – наклонный шпангоут;
