Ка-27

Тип. Противолодочный и транспортный палубный вертолет. Силовая установка. 2 ГТД ТВЗ-117В мощностью по 2190 л. с. Летные характеристики. Максимальная скорость 250 км/ч, крейсерская скорость 230 км/ч, эксплуатационный потолок 5000 м. статический потолок без учета влияния земли 3500 м, дальность полета 800 км (с дополнительным запасом топлива).

Массы и нагрузки. Масса пустого вертолета 6100 кг, максимальная взлетная масса 12 600 кг, максимальная платная нагрузка 6000 кг. Размеры. Диаметр несущего винта 15,9 м, ометаемая площадь 2 х 198,5 м 2 , длина 11.27 м, высота по втулку верхнего винта 5,45 м. Число мест экипажа 3. Вооружение. До четырех противолодочных самонаводящихся торпед АПР-2Е или четыре комплекта управляемых глубинных бомб СЗВ

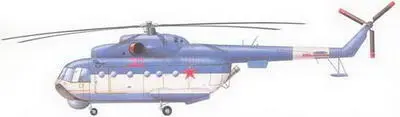

Вертолет Ми-14ПЛ в характерной для 1980-х годов раскраске Советского ВМФ. Первые вертолеты имели створки на отсеках основных опор шасси, расположенных в боковых обтекателях («жабрах»). Позднее створки убрали. Под носовой частью фюзеляжа размещается обтекатель с поисковой РЛС

В конце 1950-х годов при формировании облика нового Советского ВМФ в числе приоритетных задач фигурировала борьба с подводными лодками, причем важная роль в этом отводилась противолодочной авиации,основу которой в то время составляли самолеты-амфибии разработки ОКБ Георгия Бериева, а также вертолеты ПЛО берегового базирования Ми-4М, которые уже во многом не отвечали поставленным требованиям. С разработкой более эффективного десантно-транспортного вертолета Ми-8 появилась возможность создания на его базе морского вертолета с размещением на его борту противолодочного оборудования и вооружения. Новый вертолет ПЛО, как считалось, должен создаваться в амфибийном варианте, что повышало безопасность эксплуатации над водной поверхностью. В 1962 г. был разработан предварительный проект вертолета В-8Г.

В сентябре 1966 г. ОКБ Михаила Миля представило улучшенный проект двух вариантов вертолета В-14 на базе вертолета Ми-8АТ: один с двумя ГТД ТВ2-117 мощностью по 1500 л. е., а другой – с двигателями ТВЗ-117 мощностью по 1900- 2000 л. с. Предпочтение было отдано двухдвигательному варианту. Из-за доводки двигателей ТВЗ-117 первый опытный вертолет В-14 был построен с двумя ГТДТВ2-117. Его первый полет состоялся 1 августа 1967 г. Вертолет В-14 со штатными двигателями поднялся в воздух только в 1970 г. На вооружение вертолет приняли в мае 1976 г. под обозначением Ми-14ПЛ (кодовое название НАТО – Haze-A).

Вертолет Ми-14ПЛ был оснащен поисково-прицельным комплексом (ППК) «Кальмар» с погружаемым гидролокатором «Ока-2». Еще в ходе летных испытаний появилась возможность модернизации вертолета за счет установки более совершенного ППК «Осьминог» и нового торпедного вооружения. Модификация Ми-14ПЛМ поступила на вооружение в 1979 г.

В 1973 г. начались летные испытания вертолета-тральщика Ми-14БТ (Haze-B), завершившиеся в 1979 г. принятием машины на вооружение. Вертолет представлял собой противолодочный Ми-14ПЛ, с которого сняли весь противолодочный комплекс и вооружение и разместили в грузовой кабине системы буксировки тралов и сами тралы, включая глубоководный, электромагнитный и акустический. В Советском Союзе вертолет не получил большого распространения, так как для борьбы с минами чаще применялись корабли. Вертолеты- тральщики в большей степени продавались на экспорт. Например, шесть Ми-14БТбыли поставлены ВМС ГДР, а после объединения Германии они были приняты на вооружение «Люфтваффе» в качестве поисково-спасательных, а затем их передали пожарным службам.

В 1970 г. стали разрабатывать поисково-спасательной вертолет Ми-14ПС (Haze-C), первый полет которого состоялся в 1974 г. Вертолет был принят на вооружение Советского ВМФ, а также экспортировался в Польшу. Вертолет мог принять на борт 19 чел.или 9 пострадавших на носилках в сопровождении двух санитаров. Имелась спасательная лебедка грузоподъемностью до 300 кг. Всего построили 273 вертолета, около 100 были поставлены в Германию, Индию, Испанию и др.

Вертолет-тральщик Ми-14БТ не имеет буксируемого магнитометра. Вместо этого в хвостовой части фюзеляжа устанавливается оборудование для буксировки трала. Было построено 25 – 30 вертолетов Ми-14БТ, из которых два были поставлены на вооружение морской авиации Болгарии (см. фото)

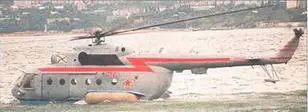

Вертолет Ми-14 может приводняться при волнении 3-4 балла или глиссировать со скоростью 60 км/ч. На фото видны надувные баллоны и хвостовая опора, сделанная в виде небольшого поплавка

Ми-14ПЛ

Тип. Противолодочный вертолет. Силовая установка. 2 ГТД TB3-117M мощностью по 1950 л. с. Летные характеристики. Максимальная скорость 250 км/ч, начальная скороподъемность 8.13 м/с, динамический потолок 4000 м, дальность полета 800 км.

Массы и нагрузки. Масса пустого вертолета 8900 кг, максимальная взлет ная масса 14 000 кг, максимальная платная нагрузка 2000 кг. Размеры. Диаметр несущего винта 21,3 м, ометаемая площадь 356 м 2 , длина с вращающимися винтами 25,32 м, высота 6,93 м. Число мест экипажа 4. Вооружение. ППК «Осьминог», противолодочные торпеды «Орлан» или «Колибри«, ракето-торпеды «Ястреб-М», глубинные бомбы.

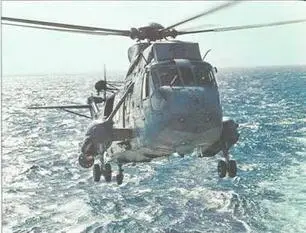

На вооружении ВМС США когда-то было 150 вертолетов SH-3H, переоборудованных из ранних моделей SH-3A, В и D

Вертолеты семейства SH-3 «Си Кинг» являются самыми известными противолодочными машинами. Сначала на вооружение ВМС США они поступали под обозначением HSS-2. Первый полет опытный вертолет выполнил 11 марта 1959 г., тогда он на фирме «Сикорский» имел индекс S-61. Он стал первой винтокрылой машиной, способной нести все имевшееся у ВМС США противолодочное оборудование и вооружение и самостоятельно выполнять задания без внешней помощи (хотя морская доктрина США рассматривала его как дополнение к противолодочным кораблям). Установленные на вертолете средства обнаружения позволяли задолго до прибытия кораблей ПЛО найти подводную лодку и уничтожить ее.

Вертолет имел герметичное днище, выполненное в виде лодки и убирающиеся все три опоры шасси. Силовая установка из двух ГТД повышала надежность эксплуатации и давала возможность продолжать полет при отказе одного двигателя. Двигатели были установлены над кабиной, потолок которой был плоским без выступающих частей. Это дало возможность разместить в ней сложный противолодочный комплекс с рабочими местами для двух операторов гидроакустических систем. В состав этих систем входил погружаемый гидролокатор, опускаемый на кабеле через люк в полу кабины. Работу гидролокатора обеспечивали автопилот, выдерживающий заданную высоту, радиовысотомер и доплеровская РЛС.
