Роберт Джексон - Вертолеты. Иллюстрированная энциклопедия

В июне 1966 г. это задание было дополнено требованием сделать вертолет, который можно будет использовать на борту фрегатов или эскадренных миноносцев, особо оговорив эксплуатацию в условиях сильной качки.

В это же время во Франции были разработаны почти аналогичные требования. В результате 22 февраля 1967 г. было подписано англо-фран- цузское соглашение о совместных работах по вертолетам WG.13, SA 330 «Пума» и SA 341 «Газель». По вертолету WG.13 фирма «Уэстленд» была назначена головной за создание машин для английской армии, а французская «Сюд-Авиасьон» (в дальнейшем «Аэроспась- яль») стала руководить разработкой разведывательного вооруженного варианта и палубного противолодочного.

Официальное «добро» было получено в июле 1967 г., и работа закипела.Задача создания вертолета облегчалась тем, что был разработан ГТД Роллс-Ройс RS.360 мощностью 900 л. с. (двигатель сначала зародился на фирме «Бристоль Сиддли» как BS.360). Но у «Роллс-Ройс» что-то не заладилось, там никак не могли получить заданную мощность. Поэтому первый полет вертолета, которому присвоили имя «Линкс», пришлось отложить почти на восемь месяцев.

В соответствии с контрактом требовалось построить 13 опытных вертолетов. Первый из них поднялся в воздух 21 марта 1971 г. Вертолет № 3 взлетел 28 сентября в том же году, а вертолеты N24 и 2, соответственно 8 и 24 марта 1972 г. Наконец, в 1971 г. двигатель RS.360, названный «Джемом», развил требуемую мощность. С этим двигателем «Линкс» сразу показал требуемые характеристики, установив попутно мировой рекорд скорости 321,74 км/ч.

12 апреля 1972 г. начались летные испытания первого вертолета АН.Мк.1, предназначенного для британской армии. Первый полет палубного вертолета HAS Mk.2 для Королевского флота состоялся 25 мая 1972 г. К сожалению, в том же году 21 ноября он потерпел катастрофу. Палубный вертолет отличался от сухопутного удлиненным носовым обтекателем для размещения антенны поисковой РЛС и передней опоры шасси. Впервые вертолет сел на палубу корабля 29 июня 1973 г. Выполнил эту посадку второй вертолет HAS.Mk.2. В различных войсковых испытаниях приняли участие 11 вертолетов. Первый серийный вертолет «Линкс» АН. Мк.1 с двигателями «Джем» 2 полетел 11 февраля 1977 г.

Второй этап развития вертолетов семейства «Линкс» связан с созданием палубного варианта «Супер Линкс» и армейского «Бэттлфилд Линкс», которые позднее стали обозначаться Мк.8 и Мк.9 в вооруженных силах Великобритании. Эти же вертолеты пошли на экспорт. От предыдущих эти вертолеты отличались усовершенствованным несущим винтом BERP и измененным направлением вращения рулевого винта. У вертолетов возросла взлетная масса, они стали всепогодными, могли летать днем и ночью. Были увеличены дальность полета и платная нагрузка.

В настоящее время в серийном производстве находится несколько моделей: «Супер Линкс» 100 с двигателями Роллс-Ройс «Джем» 42-1, «Супер Линкс» 200, имеющий силовую установку из двух ГТД LHTEC CTS800-4N мощностью по 1350 л. с. и палубный «Супер Линкс» 300 также с двигателями CTS800-4N,но с многофункциональными жидкокристаллическими дисплеями в кабине вместо обычных электромеханических.

Вертолеты «Супер Линкс» активно идут на экспорт. Ежегодно их заказывают десятками штук. Южная Корея заказала 25 вертолетов (под индексом Мк.99), оснащенных поисковой РЛС «Сиспрей» Мк.З, погружаемым гидролокатором противокорабельными ракетами «Си Скьюа». ВМС Португалии купили пять вертолетов под индексом Мк.95 для базирования на фрегатах класса «Васко да Гама». Бразилия для своего флота получила 28 вертолетов Мк.21. Эти вертолеты имеют РЛС «Сиспрей» 3000 и спутниковую навигационную систему GPS. На вооружении ВМС Германии находится 26 вертолетов Мк.88, а ВМС Дании приобрели 8 машин Мк.80 и Мк.90В. В начале 2004 г. вертолеты Мк.120 поступили на вооружение Омана. Вертолеты «Супер Линкс» имеют у себя также Египет, Аргентина, Нидерланды, Норвегия, Малайзия, Таиланд, Нигерия, ЮАР, Катар.

Недавнофирма«Агуста-Уэст- ленд» приступила к разработке вертолета «Фьючер Линкс».

Агуста – Уэстленд «Линкс» HAS.Mk.2

Тип. Многоцелевой палубный вертолет

Силовая установка. 2 ГТД Роллс-Ройс «Джем» 42-1 мощностью по 1135 л. с. Летные характеристики. Максимальная крейсерская скорость 230 км/ч, максимальная скороподъемность на уровне моря 11 м/с, боевой радиус 180 км (в поисково-спасательном варианте с 11 спасенными). Массы и нагрузки. Масса пустого вертолета 2740 кг, максимальная взлетная 4765 кг.

Размеры. Диаметр несущего винта 12,8 м, ометаемая площадь 128,71м 2 , длина фюзеляжа 11,92 м, высота 3,48 м.

Вооружение. Две торпеды Мк.46 или «Стингрей», две глубинные бомбы Mk.11 или четыре противокорабельные ракеты «Си Скьюа». Для самообороны имеется один пулемет FN НМР калибром 12,7 мм. На внешнем пилоне может устанавливаться система РЭП ALQ-167.

Вертолету «Линкс» нет равных среди вертолетов, способных базироваться на палубе небольших кораблей. Благодаря малым размерам, хорошей маневренности, наличию гарпунной системы притягивания машины к палубе корабля и эффективного несущего винта, вертолет может эксплуатироваться при большем волнении моря, чем его конкуренты.

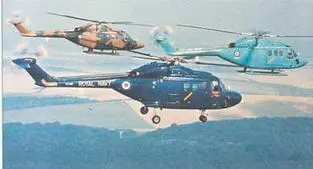

Первым опытным стал вертолет с номером ХХ469 (показан на фото на переднем плане). От предыдущих опытных машин он отличался более широким носовым обтекателем для размещения антенны РЛС «Сиспрей». Палубный вертолет имел неубирающееся колесное шасси вместо полозков на армейских машинах. В 1972 г. вертолет ХХ469 разбился, и его обязанности взял на себя опытный вертолет ХХ510. Испытания вертолетов министерство обороны Великобритании и ВМС Франции осуществляли до конца 1970-х годов. По их результатам на вооружение и был принят «Линкс» HAS.Mk.2.

Вертолет «Линкс» HAS.Mk.2 был исходным палубным вариантом в семействе вертолетов «Линкс» для ВМС Великобритании. Он был оптимизирован для базирования на небольших противолодочных кораблях. Палубный «Линкс» является модификацией армейского многоцелевого вертолета «Линкс» АН.Мк.1, отличаясь заменой полоз- кового шасси на неубирающееся колесное и установкой характерных для палубного вертолета систем (навигационной, системы «Гарпун» для притягивания вертолета к палубе корабля при качке, двух надувных аварийных поплавков и складывающейся хвостовой балки). Несущий винт армейского вертолета был хорошо адаптирован для эксплуатации с небольших кораблей, он быстро реагировал на команды системы управления, что особенно было важно при посадке на качающуюся палубу. Морской вертолет имеет внешние узлы для подвески вооружения, включая две торпеды Мк.44 или Мк.4б, двух глубинных бомб Mk.11 или четырех противокорабельных ракет «Си Скьюа». Под носовым обтекателем располагается поисковая РЛС «Сиспрей» Мк.1, хотя основными ее задачами являются наведение ракеты «Си Скьюа» и обеспечение всепогодной эксплуатации. Вертолет HAS.Mk.2 появился на вооружении раньше вертолета АН.Мк.1. Всего британские ВМС получили 60 вертолетов, из которых 53 были в дальнейшем переоборудованы в модификацию HAS.Mk.3. Вертолеты HAS.Mk.2 входили также в состав эскадрильи 700L, сформированной в сентябре 1976 г.
