– сельскохозяйственный, без грузопассажирской кабины, с баками или бункерами для разбрызгивания и распыления химикатов полосой шириной 20-60 м при скорости полета 30-130 км/ч;

– транспортный – с грузопассажирской кабиной для перевозки 6 пассажиров или грузов массой 900 кг или с грузовой платформой вместо кабины;

– санитарный – для перевозки двух больных на носилках и двух – на сиденьях с сопровождающим медработником и медицинским оборудованием;

– лесопатрульный – для патрулирования лесных массивов и для спасательных работ при пожарах; снабжен электрической лебедкой ЛПГ-150 грузоподъемностью 150 кг с тросом длиной 40 м и крюком;

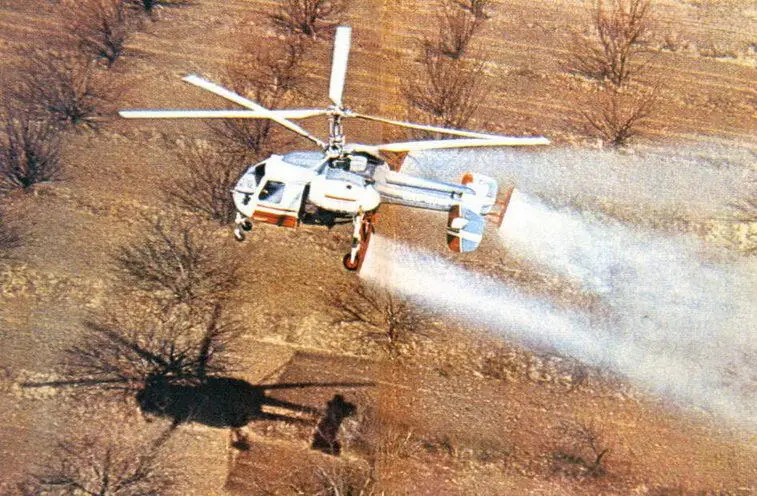

Сельскохозяйственный вертолет Ка-26 с баком для жидких химикатов и опрыскивателем шириной 11,2 м

Сельскохозяйственный вертолет Ка-26 с бункером для сыпучих химикатов и центробежным разбрасывателем

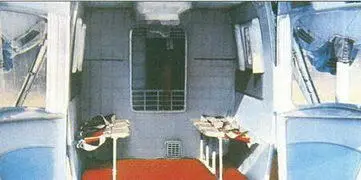

Грузопассажирская кабина вертолета с открытыми задними створками

– летающий кран – для монтажных работ и транспортировки грузов массой 900 кг на внешней подвеске, когда грузы из-за габаритов не размещаются на грузовой платформе;

– корабельный спасательный- с электролебедкой ЛПГ-150-МЗ, с системой подъема пострадавших, спасательной лодкой ЛАС-5M3 с радиостанцией «Коралл» и телевизионной камерой, аварийными баллонетами для посадки на воду;

– патрульный – для госавтоинспекции, с громкоговорителями, электролебедками, грузовым крюком, может оснащаться телевизионной камерой и использоваться для съемок с воздуха.

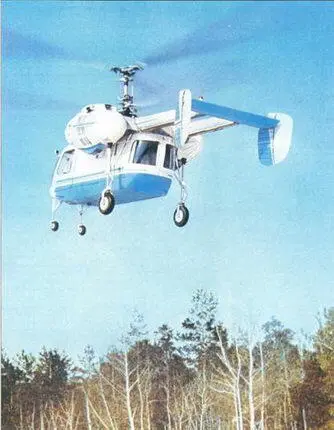

КОНСТРУКЦИЯ. Вертолет двухвинтовой соосной схемы с двумя ПД и четырехопорным шасси.

Фюзеляж имеет компоновку в виде «летающего шасси» с центральным отсеком – платформой прямоугольной формы, к которому спереди крепится кабина экипажа, а сзади две хвостовые балки, несущие горизонтальное оперение. Сверху центрального отсека установлен главный редуктор с несущей системой, а по бокам две гондолы с двигателями М-14В26.

Кабина экипажа двухместная, с хорошим обзором и сдвижными дверьми. В кабине предусматривается установка второго комплекта управления. За сиденьями экипажа размещаются отсекй радиоэлектронного и приборного оборудования с большими люками для обслуживания.

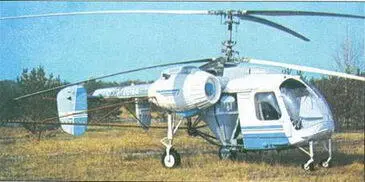

В транспортном варианте вертолет оборудуется быстросъемной подвесной грузопассажирской кабиной с внутренними размерами 1,28 х 1,37 х 1,84 м и откидными сиденьями для шести пассажиров.

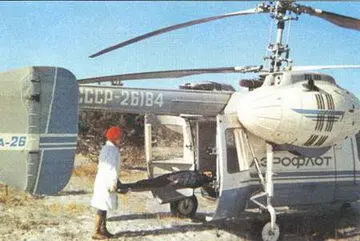

Санитарный вертолет Ка-26 с носилками и сиденьями для больных в кабине

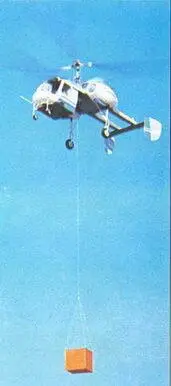

Вертолет-кран Ка-26 для транспортировки груза

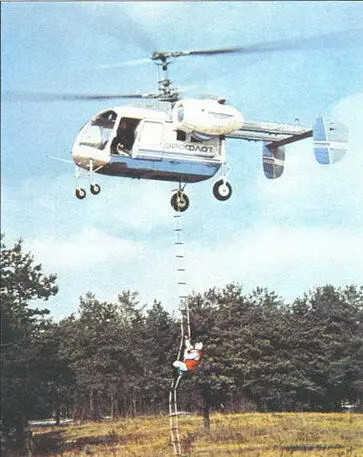

Подъем на борт вертолета Ка-26 человека по лестнице и спасательной лебедкой через люк

Вход в кабину осуществляется через двухстворчатую дверь в задней части, в полу кабины имеется люк размером 0,5 х 0,7 м, используемый для подъема и высадки людей на режиме висения или установки оборудования. Грузопассажирская кабина имеет приточно-вытяжную вентиляцию, отопление и звукоизоляцию.

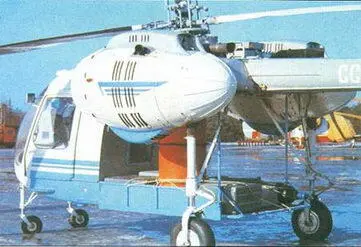

Для перевозки крупногабаритных грузов используется грузовая платформа с откидными бортами, устанавливаемая вместо грузопассажирской кабины.

Две хвостовые балки полумонококовой конструкции из алюминиевого сплава служат для установки горизонтального и вертикального оперения. Горизонтальное оперение площадью 1,97 м² состоит из стабилизатора размахом 3,22 м с рулем высоты площадью 0,85 м² , зафиксированного относительно стабилизатора под отрицательным углом 16,3°, стабилизатор металлический, двухлонжеронной конструкции, хорда стабилизатора 0,7 м, профиль NACA 0015.

Вертикальное оперение общей площадью 1,242 м² состоит из двух рулей двухлонжеронной конструкции со стеклопластиковой обшивкой. Для повышения путевой устойчивости вертолета в полете кили установлены под углом 15,5° к продольной оси вертолета, хвостиками наружу и снабжены рулями направления площадью по 0,618 м² с осевой компенсацией, которые могут отклоняться в пределах ± 25°.

Шасси неубирающееся, четы- 4 рехопорное, с ферменными главными опорами с азотно-масляными амортизаторами и тормозными колесами полубаллонного типа размерами 505 х 185 мм и давлением 0,24 мПа/2,5 кг/см² . Главные опоры снабжены демпферами поперечных колебаний. Передние опоры самоориентирующиеся, с колесами полубаллонного типа/размерами 300 х 125 мм и давлением 0,34 мПа/3,5 кг/ см² . Колея главных опор шасси 2,42 м, передних опор 0,9 м, база шасси 3,48 м.

Несущие винты трехлопастные, соосные, противоположного вращения, с шарнирным креплением лопастей, установлены друг от друга на расстоянии 1,17 м – из условия обеспечения необходимого запаса по сближению лопастей. Втулки несущих винтов из стали 40ХНМА с разнесенными горизонтальными и вертикальными шарнирами с игольчатыми подшипниками и осевыми шарнирами с шариковыми и роликовыми подшипниками, снабжены гидравлическими демпферами и центробежными ограничителями свеса.

Лопасти несущих винтов трапециевидной формы в плане, с хордой у комля 0,35 м и на конце 0,175 м, с профилями NACA 230 с относительной толщиной 15% у комля и 12% на конце и линейной круткой 11,5°. Лопасти изготовлены из стеклопластика на основе стеклоткани и эпоксидно-фенольного связующего. Лонжерон полый, переменного сечения, изготавливается методом горячего прессования в прессформе, к нему приклеиваются легкие хвостовые секции и присоединяется на болтах стальной узел крепления лопасти. Носок лопасти защищен светоизносостойким резиновым покрытием, внутри носка расположен противовес. На конце лопасти закреплена камера с противообледенительной жидкостью для подачи ее по трубкам на носок лопасти.

Оборудование кабины экипажа вертолета Ка-26
