Евгений Ружицкий - Вертолеты Том I

После прохождения летных испытаний и принятия на вооружение ВМФ новый вертолет получил обозначение Ка-27. В процессе испытаний была решена проблема совместимости – взаимной приспособленности систем вертолета и корабля-носителя. К 1981 г. вертолеты Ка-27 были развернуты на эсминцах и ракетных крейсерах, на вертолетоносцах «Киев», «Минск», «Новороссийск» и «Баку», а затем на авианесущем корабле «Адмирал флота Кузнецов». Вертолеты были поставлены также ВМФ Индии и Югославии, под обозначением Ка-28.

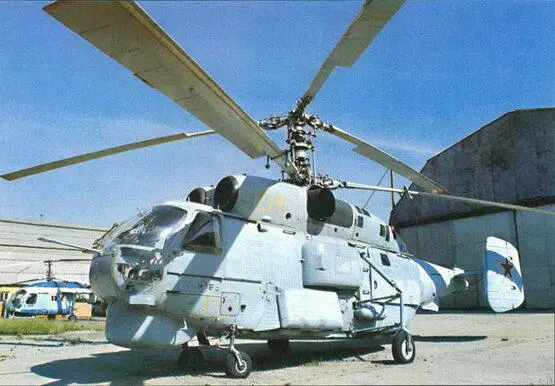

Экспортный вариант вертолета Ка-28

Многоцелевые вертолеты Ка-27 стали базовыми для разработки ряда модификаций и семейства новых вертолетов, среди которых: Ка-27ПЛ -основной корабельный противолодочный вертолет ВМС России; поступил на вооружение в 1982 г.; поставлено более 100 вертолетов. Экипаж состоит из трех человек: летчика, пггурмана-координатора и оператора противолодочных систем. Вертолеты обычно действуют парами: один обнаруживает подводную лодку, другой ее поражает, обеспечивая противолодочную оборону на площади около 2000 км² . По боевой эффективности вертолеты Ка-27ПЛ превосходят вертолеты Ка-25ГШ в 3-5 раз.

Ка-27ПС -корабельный спасательный вертолет, оборудован средствами поиска и спасения терпящих бедствие на суше и на море: лебедкой грузоподъемностью 300 кг со средствами одновременного подъема на борт двух человек (спасателя и терпящего бедствие).

Ка-29 – корабельный и транспортно-боевой вертолет, развитие Ка-27, отличающийся расширенной носовой частью кабины с тремя плоскими стеклами вместо двух двойной кривизны; экипаж состоит из двух человек: летчика и пгтурмана-оператора. Может применяться в транспортном варианте для перевозки 16 десантников в кабине, или 10 раненых, включая четырех на носилках, или грузов массой 2 т в кабине или до 4 т на внешней подвеске. В боевом варианте Ка-29 имеет ферму для внешней подвески на четырех балочных держателях вооружения массой до 2 т, включая 8 ПТУР «Штурм», до 80 НАР калибром 80 мм, два универсальных контейнера с пушками калибром 23 мм и боезапасом по 250 снарядов, два зажигательных бака типа ЗБ-500; вертолет может бьггь вооружен неподвижной пушечной установкой 2А42 калибра 30 мм с боезапасом 250 снарядов. В обоих вариантах вертолет вооружен подвижной пулеметной установкой калибра 7,62 мм с боезапасом 1800 патронов, управляемой штурманом-оператором. Под фюзеляжем в носовой части размещается обтекатель с датчиками электронно-оптической системы управления огнем.

Пилотажный и навигационный комплексы обеспечивают автоматическую стабилизацию на всех режимах полета, автоматизированное пилотирование вертолета по заранее запрограммированному маршруту с построением предпосадочных маневров, а также точный вывод вертолета в район высадки десанта по сигналам радиотехнических средств. Для защиты от ракет с ИК ГСН предусмотрена установка экранно-выхлопных устройств двигателей, а также станции оптико-электронных помех и устройства выброса дипольных отражателей и ИК- ловушек. Для обеспечения боевой живучести кабина экипажа и агрегаты силовой установки бронированы, топливные баки протестированы и заполнены полиуретаном. Вертолеты Ка-29 поступили на вооружение ВМС России в 1995 г.

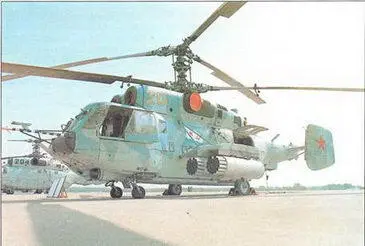

Корабельный транспортно-боевой вертолет Ка-29

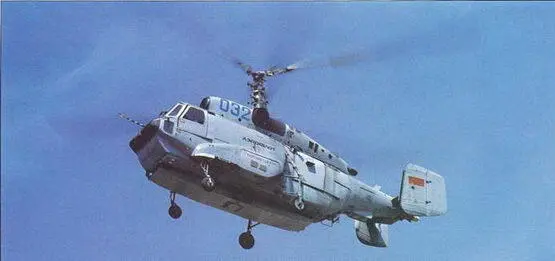

Вертолет дальнего радиолокационного обнаружения Ка-31 с выдвижной антенной РЛС

Ка-31 – корабельный вертолет радиолокационного дозора, первоначально имел обозначение Ка-29 РЛД; снабжен поисковой РЛС с вращающейся антенной длиной 5,75 м и площадью 6 м² , установленной под фюзеляжем и прилегающей к его нижней поверхности в сложенном положении. При работе антенна отклоняется на 90° вниз, при этом опоры шасси поджимаются, чтобы не мешали вращению антенны. РЛС обеспечивает обнаружение и сопровождение до 20 целей с размерами истребителя на расстоянии 100- 150 км и 250-285 км для надводных целей. С экипажем из двух человек вертолет имеет продолжительность патрулирования 2,5 ч при полете на высоте 3500 м.

Ка 40 – проект нового противолодочного вертолета, являющегося развитием вертолета Ка-27 с двумя ГТД ТВа-300 взлетной мощностью по 1864 кВт/8540 л. с. и максимальной взлетной массой 14-15 т, будет оснащен новым оборудованием и вооружением.

КОНСТРУКЦИЯ. Вертолет двухвинтовой соосной схемы с двумя ГТД и четырехопорным шасси. По конструкции аналогичен вертолету Ка-25, отличается большими размерами фюзеляжа с главной кабиной большей вместительности.

Несущие винты соосные, трехлопастные, со складывающимися лопастями, диаметр несущих винтов увеличен до 15,9 м, расстояние между несущими винтами по высоте до 1,4 м. Лопасти несущих винтов с лонжероном из углестеклопластика имеют прямоугольную форму в плане, хорда лопасти 0,48 м, профиль NACA 230, к лонжерону приклеены секции, образуя несущую поверхность длиной 5,45 м.

Шасси четырехопорное, неубирающееся, как на Ка-25; на Ка-31 передние и главные опоры поджимаются, чтобы не препятствовать вращающейся антенне РЛС. Колея шасси передних опор 1,4 м (2,41 м для Ка-31), главных опор 3,5 м, база шасси 3,02 м.

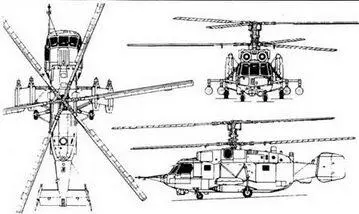

Схема вертолета Ка-29

Размеры, м

длина вертолета без винтов 11,3

длина вертолета со сложенными винтами 12,25

высота вертолета до втулки верхнего винта 5,4

ширина вертолета со сложенными винтами 3,8

ширина вертолета с фермами для внешних подвесок вооружения на Ка-29 5,8

диаметр несущих винтов 15,9

ометаемая площадь, м² 198,5

Двигатели: АЗО ГТД TB3-117 Санкт-Петербургского

НПО им. Климова

взлетная мощность, кВт/л. с. 2х 1618/2x2200

Силовая установка состоит из двух ГТД ТВЗ-117 взлетной мощностью 2 х 1618 кВт/2 х 2200 л. с., разработанных для вертолетов Ми-8МТ, Ми-17 и Ми-24. ГТД установлены рядом сверху фюзеляжа, как на Ка-25.
