На международной авиационно-космической выставке в г. Жуковском в 1995 г. (МАКС-95) большой интерес вызвал индивидуальный и групповой пилотаж вертолетов Ка-50. В частности, была показана петля Нестерова, выполненная «с места», непосредственно из режима висения, что в настоящее время недоступно ни одному зарубежному вертолету (ряд западных вертолетов демонстрировал выполнение петли лишь «с разгона», имея определенный запас кинетической энергии).

Необходимость сохранения боевых возможностей Ка-50 на современном уровне потребовала проведения в 1986-94 гг. программы системной модернизации вертолета, затронувшей БРЭО, но не коснувшейся конструкции вертолета. Демонстрировавшийся на МАКС-95 вертолет Ка-50 был снабжен прицельной подсистемой ночного видения, расположенной в подвесном контейнере на левом подкрыльевом узле внешней подвески. Подсистема имеет углы сканирования +15° по вертикали и ±30° по горизонтали. Поле зрения переменное (5,7 х 8,6 или 1,9 х 2,9). Электронное увеличение двухкратное, дальность обнаружения цели класса «танк» может достигать 6 км. Вертолеты Ка-50 предполагается оснастить терминалом автоматизированной системы боевого управления, обеспечиваю-щей целеуказание и передачу команд на борт в условиях радиоэлектронного противодействия в реальном масштабе времени.

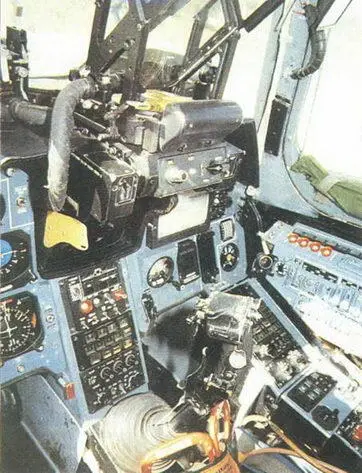

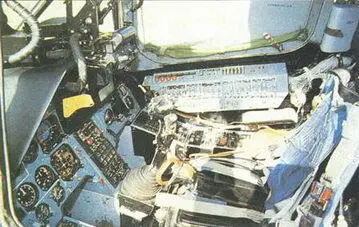

Оборудование кабины летчика вертолета Ка-50 с катапультным креслом К-37

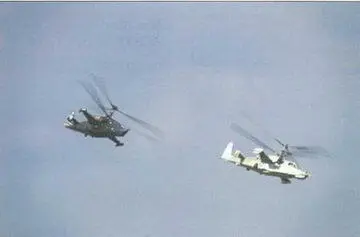

Групповой пилотаж вертолетов Ка-50 на выставке МАКС-95

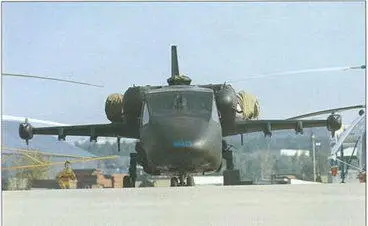

Двухместный боевой вертолет Ка-52 на выставке МАКС-95

Двухместный боевой вертолет Ка-52 (В-80Ш2), созданный на базе Ка-50 (техническая общность – 85%), по сравнению с одноместным вертолетом способен решать значительно более широкий спектр боевых задач, дополняя Ка-50. Он предназначен для круглосуточного применения и имеет лучшие возможности по взаимодействию с другими боевыми вертолетами в группе, а также с наземными командными пунктами. Ка-52 снабжен двойным управлением и может использоваться как учебный (кроме того, это повышает боевую живучесть: летчик и оператор могут полностью взять на себя как функции пилотирования, так и управление оружием). Кабина вертолета оборудована тремя многофункциональными цветными жидкокристаллическими индикаторами, члены экипажа должны оснащаться нашлемными прицелами-индикаторами. Возможности вертолета значительно расширятся после оснащения его БРЛС, которая будет выдавать летчику трехмерную информацию об окружающей обстановке, выводимую на ИЛС или Экранный индикатор.

КОНСТРУКЦИЯ. Вертолет двухвинтовой соосной схемы с двумя ГТД и трехопорным шасси. В конструкции широко использованы стекло- и углепластиковые композиционные материалы, составляющие около 35% массы планера.

Фюзеляж вертолета отличается хорошими аэродинамическими формами и подобен фюзеляжу самолета. Основным силовым элементом является продольный несущий короб сечением 1 х 1 м, к которому крепятся основные элементы конструкции, включая редуктор, двигатели и опоры'шасси. В носовой части размещается одноместная кабина экипажа с плоскими передним бронестеклом и боковыми стеклами. Над верхним открывающимся вбок остеклением установлено зеркало обзора задней полусферы. Доступ в кабину летчика осуществляется через открывающуюся дверь с левого борта. Кабина имеет мощное бронирование для защиты летчика и основных агрегатов, с двухслойной стальной броней, которая может противостоять бронебойным пулям Калибра 12,7 мм и снарядам калибра 20 мм. Общая масса брони около 350 кг.

Кабина снабжена катапультным креслом К-37, разработанным в НПО «Звезда» .под руководством генерального конструктора Г.И. Северина. Кресло имеет ракетную тянущую систему, обеспечивая катапультирование летчика во всем диапазоне скоростей и высот полета, включая режим висения у земли. Для обеспечения безопасности катапультирования с вертолета с вращающимися несущими винтами предварительно производится отстреливание всех шести лопастей с помощью взрывных зарядов в комлевых частях лопастей.

Крыло прямое, размахом 7,3 м, с законцовками, в которых размещаются контейнеры с оборудованием, под крылом установлены 4 поворотных пилона, которые могут отклоняться вниз на 10°.

Хвостовое оперение как у самолета с большим вертикальным оперением и прямым стабилизатором с концевыми шайбами. Во время испытаний боевой живучести производился отстрел хвостового оперения, но вертолет мог продолжать полет, сохраняя устойчивость и управляемость и совершать безопасную посадку.

Шасси трехопорное, убирающееся, передняя опора со сдвоенными колесами убирается назад, главные опоры имеют по одному колесу с пневматиками низкого давления и убираются назад и вбок.

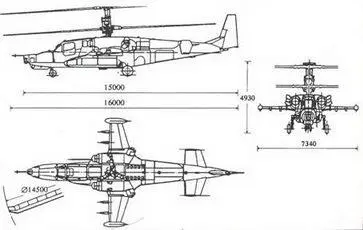

Схема вертолета Ка-50

Несущие винты соосные, трехлопастные, полужесткие, крепление лопастей осуществляется с помощью пакетов стальных пластин. Лопасти прямоугольной формы в плане, с хордой 0,53 м, имеют усовершенствованные скоростные профили П55, разработанные в ЦАГИ, и стреловидные законцовки.

Силовая установка состоит из двух ГТД ТВЗ-117К со свободной турбиной взлетной мощностью по 1618 кВт/2200 л. с., установленных в отдельных гондолах по бокам фюзеляжа над крылом и снабженных пьотезащитными устройствами.

Топливная система включает основные баки общей емкостью 3000 л, расположенные внутри коробчатой балки, под крыло могут быть установлены дополнительно 4 ПТБ емкостью по 500 л – для перегоночных полетов.

Размеры, м:

длина вертолета с вращающимися винтами 16

диаметр несущих винтов 14,5

ометаемая площадь, м² 166,5

Двигатели: 2 ГТД ТВЗ-117

Санкт-Петербургского НПО им. В .Я. Климова взлетная мощность, кВт/л. с. 2x1618/2 х 2200

Массы и нагрузки, кг:

взлетная максимальная 10 800

нормальная взлетная 9800

пустого вертолета 7700

Летные данные: максимальная скорость в пологом пикировании, км/ч 350

максимальная скорость в горизонтальном полете, км/ч 310

статический потолок вне влияния земли, м 4000

вертикальная скороподъемность на высоте 2500 м, м/с ' 10

скорость полета вбок, км/ч 80
