скорость полета назад, км/ч 90

практическая дальность полета, км 450

перегоночная дальность, км 1200

максимальная эксплуатационная перегрузка 3

Вертолет Ка-62 является первым вертолетом АООТ «Камов», выполненным по одновинтовой схеме с рулевым винтом в вертикальном оперении. Разработка вертолета началась в 1990 г. под руководством генерального конструктора С.В. Михеева в инициативном порядке, учитывая большую потребность в среднем многоцелевом вертолете для народного хозяйства. Большое внимание при проектировании вертолета было обращено на повышение его эффективности за счет увеличения крейсерской скорости, уменьшения удельного расхода топлива и увеличения весовой отдачи, а также за счет снижения трудоемкости технического обслуживания. Проведенные совместно с ЦАГИ теоретические и экспериментальные исследования позволили значительно уменьшить аэродинамическое сопротивление вертолета, а использование усовершенствованных профилей и оптимизация конфигурации лопастей обеспечили увеличение относительного и пропульсивного КПД и достижение максимального эквивалентного аэродинамического качества, равного 4.

Специально для вертолета Ка-62 Рыбинским КБ моторостроения (главный конструктор А.С. Новиков) разработаны ГТД нового поколения РД-600, имеющие характеристики на уровне лучших зарубежных ГТД.

Базовым для вертолета Ка-62 выбран транспортный вертолет, рассчитанный на перевозку груза массой до 2500 кг на внешней подвеске или 15-16 пассажиров в кабине. На его базе разрабатываются санитарный и спасательный варианты, отличающиеся специальным оборудованием, включающим спасательную лебедку грузоподъемностью 300 кг. Для экспортных поставок разработан вариант вертолета Ка-62М, с пятилопастным несущим винтом, зарубежными двигателями Дженерал Электрик T700/CT7-2D1 или LHTEC СТ8-800 или Ролле- Ройс/Турбомека RTM 332 и пилотажно-навигационным оборудованием фирмы «Бендикс Кинг».

Первый опытный вертолет Ка-62 был продемонстрирован на авиационно-космической выставке МАКС-95 в г. Жуковском. Первый полет вертолета предполагался в 1996 г. Предусматривается сертификация вертолета по американским нормам летной годности FAR 29.

КОНСТРУКЦИЯ. Вертолет одновинтовой схемы с рулевым винтом в вертикальном оперении, с двумя ГТД и трехопорным шасси.-Конструкция вертолета отличается широким применением КМ, составляющих более 50% массы конструкции.

Фюзеляж отличается хорошими аэродинамйческими формами (площадь эквивалентной вредной пластинки около 1,25 м г ), имеет металлический каркас со шпангоутами и продольными балками и обшивку из слоистых панелей из КМ на основе стекло- и углепластиков. Фюзеляж состоит из четырех секций: кабины экипажа, средней части с грузопассажирской кабиной, хвостовой балки с горизонтальным оперением и вертикального оперения с Каналом для рулевого винта. Кабина экипажа имеет большую площадь остекления и силовой набор фонаря из КМ, двери по бокам кабины открываются наружу против потока. Сиденье летчика расположено с правой стороны (впервые для отечественных вертолетов), чтобы исключить дублирование органов управления оборудованием при экипаже из двух летчиков, в этом случае устанавливаются органы управления для второго летчика.

В средней части фюзеляжа размещена грузопассажирская кабина размерами 3,3 х 1,75 х 1,3 м с большими сдвижными грузовыми дверьми размерами 1,3 х 1,25 м. На хвостовой балке эллипсовидного сечения установлен неуправляемый стабилизатор размахом 3 м, прямоугольной формы в плане, с большими концевыми шайбами с несимметричным профилем для создания боковой аэродинамической силы и разгрузки рулевого винта. К хвостовой балке пристыковано большое вертикальное оперение с профилированным каналом для рулевого винта, сверху которого установлен киль с несимметричным профилем.

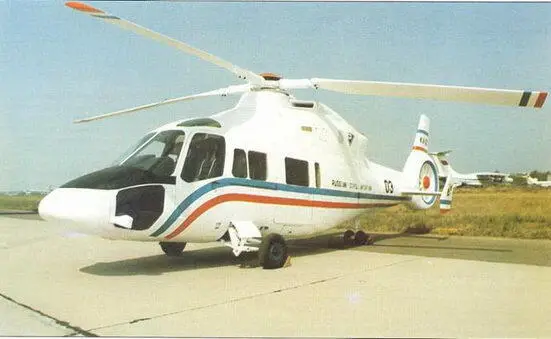

Средний многоцелевой вертолет Ка-62

Шасси трехопорное, убирающееся, с хвостовой самоориентирующейся опорой телескопического типа со сдвоенными колесами, убирающейся назад в хвостовую балку. Главные опоры рычажного типа с азотно-масляными амортизаторами убираются вперед и вбок в фюзеляж. На опорах могут быть установлены надувные баллонеты для аварийной посадки на воду.

Несущий винт четырехлопастный с упругим креплением лопас-, тей. Корпус втулки изготовлен из стеклоуглепластика, разъемный, втулка имеет только самосмазывающиеся подшипники вертикальных щарниров, вместо горизонтальных и осевых шарниров используются торсионы из пакета стальных пластин и упругие элементы из стеклопластика.

Лопасти цельнокомпозиционные, прямоугольной формы в плане, со стреловидной законцовкой.

Двухконтурный лонжерон имеет форму носка профиля, вдоль носка проходит резиновое покрытие с электрической противообледенительной системой. Хорда лопасти 0,53 м.

Рулевой винт диаметром 1,4 м, с жестким креплением лопастей, с осевыми шарнирами. Лопасти с хордой 0,089 м имеют прямоугольную форму в плане, носовая часть лопасти защищена абразивостойкой титановой оковкой.

Силовая установка состоит из двух ГТД РД-600 взлетной мощностью по 955 кВт/1300 л. с. и крейсерской мощностью по 735 кВт/1000 л. с. Предусмотрен режим чрезвычайной мощности 1139 кВт/1550 л. с., развиваемый одним двигателем в течение 2,5 мин при выходе из строя другого двигателя. Двигатели установлены в общем обтекателе за валом несущего винта, воздухозаборники над обтекателем снабжены противообледенительной воздушно-тепловой системой. Двигатели оснащены цифровой электронной системой регулирования с полным резервированием каналов, имеют модульную конструкцию. Модуль генератора объединяет четырехступенчатый компрессор с тремя осевыми и одной центробежной ступенью, кольцевую противоточную камеру сгорания и двухступенчатую турбину привода компрессора. Свободная турбина также двухступенчатая. Двигатель имеет длину 1,56 м, ширину 0,76 м и высоту 0,72 м, сухая масса 220 кг. Запуск двигателей осуществляется от вспомогательной силовой установки АИ-9.

Топливная система включает 4 мягких бака общей емкостью 1100 л, размещенных под полом кабины, с подкачивающими насосами для питания двигателей от любой группы баков.

Трансмиссия с двухступенчатым главным редуктором рассчитана на передачу взлетной мощности 1910 кВт/ 2600 л. с., хвостовой редуктор одноступенчатый.

Система управления с гидравлическими рулевыми приводами, объединенными в общий блок на корпусе редуктора и жесткими тягами, включает загрузочные триммерные механизмы.
