КОНСТРУКЦИЯ. Вертолет выполнен по одновинтовой схеме с рулевым винтом, одним ПД и трехопорным шасси.

Фюзеляж ферменной конструкции с обшивной, из алюминиевого сплава и хвостовой балкой полумонококовой конструкции с отклоненной вверх концевой балкой и управляемым стабилизатором. В кабине размещаются летчик на переднем сиденье и два пассажира на заднем, в учебно-тренировочном варианте с двойным управлением – курсант на переднем сиденье и инструктор за ним.

Шасси трехопорное, неубирающееся, главные опоры ферменной конструкции, передняя опора самоориентирующаяся. На конце хвостовой балки установлена предохранительная опора. Колея шасси 3,29 м, база шасси 3,2 м.

Несущий винт трехлопастный, с шарнирным креплением лопастей и фрикционными демпферами. Лопасти смешанной конструкции со стальным трубчатым лонжероном, деревянными нервюрами и стрингерами и обшивкой из фанеры и полотна. Лопасти имеют трапециевидную форму в плане и профиль NACA 230 с переменной относительной толщиной. Последние модели вертолета оснащались цельнометаллическими лопастями прямоугольной формы в плане, с прессованным лонжероном из алюминиевого сплава с приклеенными к нему секциями с алюминиевым сотовым заполнителем.

Рулевой винт трехлопастный, диаметром, 2,5 м толкающий, с деревянными трапециевидными лопастями.

Силовая установка состоит из одного звездообразного семицилиндрового поршневого двигателя АИ-26В мощностью 423 кВт/575 л. с., установленного в горизонтальном положении и снабженного угловым редуктором и вентилятором для принудительного охлаждения.

Топливная система включает бак емкостью 240 л, возможна установка дополнительного подвесного топливного бака емкостью 160 л.

Трансмиссия состоит из главного редуктора с муфтой сцепления, промежуточного и редуктора рулевого винта, валов и тормоза несущего винта. Скорость вращения вала несущего винта 232 об/мин, рулевого винта – 2050 об/ мин.

Система управления механическая, с жесткой проводкой для управления общим шагом и тросовая -для циклического управления шагом лопастей несущего винта и общим шагом рулевого винта; управление стабилизатором от ручки «шаг-газ» имеет жесткую проводку, в систему управления входят разгрузочные пружинные механизмы.

Оборудование обеспечивает пилотирование вертолета днем и ночью и в сложных метеорологических условиях. Лопасти несущего и рулевого винтов, а также лобовое стекло кабины летчика имеют противообледенительные спиртовые системы.

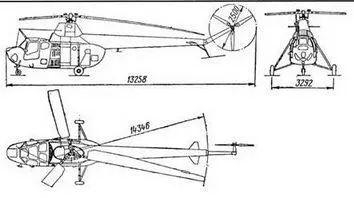

Схема вертолета Ми-1

Размеры, м:

длина вертолета с вращающимися

винтами 17,05

длина вертолета без винтов 12,05

высота вертолета до втулки несущего

винта 3,28

диаметр несущего винта 14,346

ометаемая площадь, м² 161

Двигатель: 1 ПДАИ-26В

Рыбинского НПО взлетная мощность, кВт/л. с. 432/575

Массы и нагрузки, кг:

максимальная взлетная 2550

нормальная взлетная 2450

максимальная нагрузка 500

пустого вертолета 1900

Летные данные:

максимальная скорость, км/ч 190

крейсерская скорость, км/ч 140

статический потолок, м:

без учета влияния земли 850

с учетом влияния земли 1900

динамический потолок, м 4000

дальность полета с 5%

резервом топлива, км 360

Вертолет Ми-2 является первым легким отечественным вертолетом с ГТД, разработанным специально для гражданского применения для замены вертолетов Ми-1. Заказ на его разработку ОКБ получило в мае 1960 г., а в январе 1961 г. был представлен макет вертолета, получившего обозначение В-2, который было решено строить в двух вариантах: пассажирском и сельскохозяйственном; их первые полеты соответственно состоялись в сентябре 1961 г. (летчик-испытатель Г.В. Алферов) и в декабре 1961 г. (летчик- испытатель В.И. Анопов). После продолжительных государственных испытаний, в которых была подтверждена высокая эффективность использования вертолетов Ми-2 для сельскохозяйственных работ, 20 сентября 1963 г. было принято решение о серийном производстве вертолетов Ми-2, которое в январе 1964 г. было признано целесообразным осуществлять в Польше на вертолетном заводе ПЗЛ «Свидник», куда была передана лицензия на серийное производство.

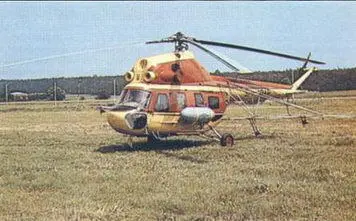

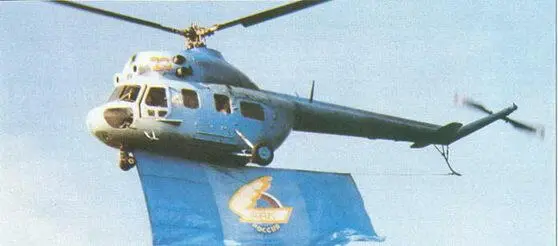

Легкие многоцелевые вертолеты Ми-2

Первый построенный в Польше вертолет Ми-2 совершил первый полет 4 декабря 1965 г.; серийное производство продолжалось до 1992 г., всего было построено более 5250 вертолетов Ми-2 для гражданского и военного применения, большая часть которых была экспортирована во многие страны (Болгария, Венгрия, Германия, Египет, Ирак, Ливия, Чехословакия, Северная Корея и др.).

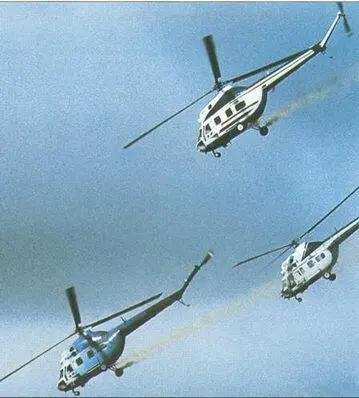

Являясь заменой вертолета Ми-1, новый вертолет существенно превосходил его по скорости полета и грузоподъемности, а силовая установка из двух ГТД обеспечивала ему превосходство и перед зарубежными вертолетами такого же класса, которые в то время производились только однодвигательными. Благодаря хорошим летным и эксплуатационным характеристикам вертолеты Ми-2 широко использовались в вертолетных спортивных соревнованиях; на вертолетах Ми-2 в 1963 и 1965 гг. установлены два международных рекорда скорости 253,818 и 269,38 км/ч на базе 100 км.

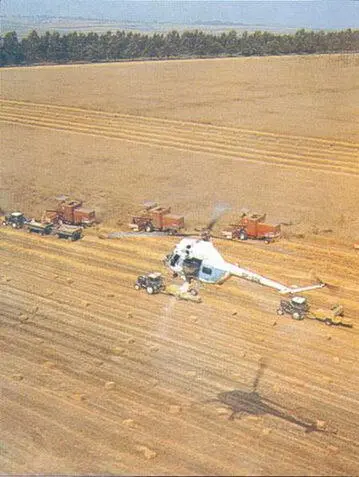

Вертолет Ми-2 при выполнении сельскохозяйственных работ

Вертолеты Ми-2 серийно производились в Польше в 24 различных модификациях, основными из которых были следующие:

Ми-2-пассажирский вертолет для перевозки 8 пассажиров;

Ми-2Т – транспортный, для перевозки грузов массой до 700 кг в кабине или 800 кг на внешней подвеске; производился санитарный вертолет для перевозки четырех больных на носилках и санитара;

Ми-211 – поисково-спасательный, с электрической лебедкой грузоподъемностью 120 кг;

Ми-2UPN – разведывательный вертолет с вооружением из двух блоков по 16 НАР С-5 калибром 57 мм;

Ми-2URP – противотанковый вертолет с 4 ПТуР 9М14М «Малютка» на пилонах;

Mn-2US-вертолет огневой поддержки с пушкой калибром 23 мм

или с установками с пулеметами ка-' либром 7,62 мм на пилонах и в кабине;

MH-2RM -палубный многоцелевой вертолет;
