Autodesk - AutoCAD 2008. Руководство пользователя

■ В командной строке введите команду пск. Затем ввести п(Предыдущая).

Восстанавливается предыдущая ПСК.

ПСК

ПСК

Команды

УРОВЕНЬ

Задание уровня и трехмерной высоты для вновь создаваемых объектов

ПСК

Управление пользовательскими системами координат

ДИСПСК

Управление заданными пользовательскими системами координат

Системные переменные

ELEVATION

Сохраняет текущий уровень новых объектов относительно текущей ПСК

UCSVP

Определяет, фиксируется ли ПСК в видовых экранах или изменяется в соответствии с ПСК текущего видового экрана

Утилиты

Нет

Ключевые слова для команд

Нет

С помощью функции динамической ПСК можно на время автоматически выровнять XY-плоскость ПСК по плоскости в модели тела при создании объектов.

Во время выполнения команды рисования выравнивание ПСК обеспечивается не использованием команды ПСК, а перемещением пользовательского указателя на ребро грани. Когда выполнение команды завершается, ПСК возвращается на свое предыдущее место с сохранением прежней ориентации.

Например, можно использовать динамическую ПСК с целью создания прямоугольника над расположенной под углом грани модели тела, как показано на рисунке.

На левом рисунке ПСК не выровнена по расположенной под углом грани. Вместо перемещения ПСК выполняется активизация динамической ПСК на строке состояния или нажатием F6.

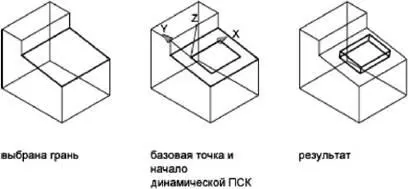

Как показано на среднем рисунке, при перемещении указателя по всему ребру курсор изменяется для отображения направления осей динамической ПСК. Далее можно легко создавать объекты на расположенной под углом грани, как показано на правом рисунке.

ПРИМЕЧАНИЕ. Для отображения меток XYZ на курсоре нажмите правую кнопку мыши на кнопке ДПСК и нажмите на "Отобразить метки на перекрестьях".

Ось X динамической ПСК располагается вдоль ребра грани, и положительное направление оси X всегда указывает на правую половину экрана. Динамическая ПСК способна обнаружить только передние грани тела.

Ниже указаны типы команд, в которых можно использовать динамическую ПСК.

■ Простая геометрияЛиния, полилиния, прямоугольник, дуга, окружность

■ Текст.Текст, многострочный текст, таблица

■ Ссылки.Вставка, внешняя ссылка

■ Тела.Примитивные тела и ПОЛИТЕЛО

■ Редактирование.Поворот, зеркальное отражение, выравнивание

■ Прочее.ПСК, площадь, манипулирование ручками

СОВЕТ. Можно легко выровнять ПСК по плоскости в модели тела путем активизации функции динамической ПСК с последующим использованием команды ПСК для определения исходной точки в данной плоскости.

Если активны режимы "Сетка" и "Привязка", они на время выравниваются по динамической ПСК. Лимиты отображения сетки устанавливаются автоматически.

Можно на время отключить динамическую ПСК нажатием F6 или SHIFT+Я во время перемещения указателя по грани.

ПРИМЕЧАНИЕ. Динамическая ПСК доступна только при активной команде.

Замена ПСК динамическим способом

1. Вызовите команду, поддерживаемую динамической ПСК.

2. Если требуется, заново активизируйте ПСК нажатием ДПСК на строке состояния.

3. Переместите текущий указатель на ребро грани на модели тела.

4. Завершите выполнение команды.

Команды

НАСТРОЙКА

Параметры данной вкладки служат для пользовательской настройки программы

Системные переменные

OSOPTIONS

Автоматически подавляет объектную привязку на объектах штриховки и геометрию с отрицательными значениями Z при использовании динамической ПСК

UCSDETECT

Управляет активность сбора данных динамической ПСК

Утилиты

Нет

Ключевые слова для команд

Нет

Чтобы облегчить редактирование объектов на различных видах, можно определить отличную от других ориентацию ПСК для каждого вида.

На видовые экраны можно выводить различные виды модели. Один из примеров возможных конфигураций — виды сверху, спереди, справа и в изометрии. Чтобы повысить удобство работы, для каждого видового экрана можно задать и сохранить отдельную ПСК. В этом случае при переключении между видовыми экранами не происходит потери информации о ПСК каждого из них.

Сохранением ПСК для каждого видового экрана управляет системная переменная UCSVP. На видовых экранах, где UCSVP равна 1, ПСК, использованная непосредственно перед переходом на другой видовой экран, запоминается; при возврате на данный видовой экран происходит ее восстановление. Если для видового экрана системная переменная UCSVP установлена равной 0, то ПСК этого видового экрана всегда совпадает с ПСК текущего активного видового экрана.

Например, можно задать три видовых экрана: с видами сверху, спереди и изометрическим. Если системная переменная UCSVP устанавливается равной 0 вна изометрическом видовом экране, можно использовать ПСК, соответствующую виду сверху, и на видовом экране вида сверху, и на изометрическом видовом экране. Когда видовой экран вида сверху становится текущим видовым экраном, то в ПСК изометрического видового экрана отражается ПСК видового экрана вида сверху. Аналогично, когда текущим становится видовой экран вида спереди, то ПСК изометрического видового экрана переключается для согласования с ПСК видового экрана вида спереди.

Ниже приведены иллюстрации к рассмотренному примеру. На первом чертеже текущим является левый верхний видовой экран (с видом сверху). На изометрическом видовом экране устанавливается ПСК, определенная на этом виде.

На следующем чертеже текущим является левый нижний видовой экран (с видом спереди). ПСК на изометрическом виде изменяется, и теперь соответствует системе координат вида спереди.

В предыдущих версиях AutoCAD установка ПСК была глобальной и действовала для всех видовых экранов как в пространстве модели, так и в пространстве листа. Если необходимо восстановить характеристики из предыдущих версий, можно присвоить переменной UCSVP значение 0 на всех активных видовых экранах.
