Autodesk - AutoCAD 2008. Руководство пользователя

Команды

СЕКПЛОСКОСТЬ

Создание объекта-сечения, который представляет собой секущую плоскость, проходящую через 3D объект

ОКНОСВ

Управление свойствами объектов

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Нет

Связывание объектов-сечений с именованными видами и камерами выполняется в диалоговом окне "Диспетчер видов".

Когда становятся активными именованный вид или камера, связанные с объектом-сечением, для этого объекта-сечения включается функция псевдоразреза. В случае 3D модели, имеющей несколько объектов-сечений, удобно связать конкретный объект-сечение с видом или камерой. Впоследствии можно быстро восстановить сохранённый вид сечения или камеру, что автоматически активизирует функцию псевдоразреза для связанного объекта-сечения.

Например, имеются два объекта-сечения, разрезающих 3D модель в разных направлениях. Объект-сечение А разрезает модель по ширине; объект-сечение В разрезает модель по длине. Требуется увидеть секущий разрез, перпендикулярный направлению взгляда. Связав каждый объект-сечение с видом или камерой, можно быстро переключиться между двумя видами и увидеть нужное поперечное сечение.

Связывание объекта-сечения с видом или камерой

1. Выберите меню Вид→Именованные виды.

2. На левой панели диалогового окна "Диспетчер видов" в поле "Виды моделей" выберите именованный вид или камеру.

3. В разделе "Общие" в раскрывающемся списке "Псевдоразрез" выберите объект-сечение по имени.

4. Нажмите "OK".

Объект-сечение связан с именованным видом или камерой. Когда именованный вид или камера восстанавливается, включается функция псевдоразреза для связанного объекта-сечения.

Команды

СЕКПЛОСКОСТЬ

Создание объекта-сечения, который представляет собой секущую плоскость, проходящую через 3D объект

ВИД

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Нет

Предусмотрена возможность управления видимостью объектов-сечений во время их тонирования, печати или просмотра в программе Autodesk DWF Viewer.

При включённой функции псевдоразреза все линии на объекте-сечении тонируются как 2D линии. Указатель секущей плоскости тонируется как прозрачный материал. Управление степенью его прозрачности осуществляется на палитре свойств объекта-сечения.

Если для объекта-сечения установлен режим "Контур сечения" или "Объём сечения", отображаемые линии не печатаются. Указатель секущей плоскости изображается при печати так, как если бы он ему был назначен прозрачный материал, но не с той точностью воспроизведения, как при тонировании. Если при выводе на печать не требуется изображать секущую линию, поместите объект-сечение на отключённый слой.

Если на объекте-сечении активна функция псевдоразреза, 3D модель отображается в DWF Viewer с максимально возможной точностью. Геометрическая структура, скрытая при создании псевдоразреза, скрывается также при ее отображении в программе DWF Viewer. Параметры отображения, связанные с псевдоразрезами, отображаются в этой программе так же, как на чертеже. Например, пунктирные линии и образцы штриховок, связанные с областью пересечения 3D модели, выглядят такими же в DWF Viewer.

Объект-сечение в DWF Viewer невидим.

Команды

СЕКПЛОСКОСТЬ

Создание объекта-сечения, который представляет собой секущую плоскость, проходящую через 3D объект

ТОНИРОВАТЬ

Создание реалистичного тонированного изображения трехмерной каркасной или твердотельной модели

ПЕЧАТЬ

Вывод чертежа на плоттер, принтер или в файл

ПУБЛ

3DДВФ

Создает 3D DWF-файл пользовательской трехмерной модели и отображает ее в программе просмотра DWF

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Нет

Аналогично другим объектам, из конкретных объектов-сечений можно создавать инструменты, доступные из инструментальной палитры.

Можно иметь несколько объектов-сечений, имеющих свои собственные наборы свойств. Сохранив каждый объект-сечение в качестве инструмента, можно быстро создавать объекты-сечения без необходимости каждый раз менять их параметры.

Сохранение инструмента объекта-сечения в качестве инструмента инструментальной панели

1. На объекте-сечении выберите секущую линию.

2. Перетащите объект-сечение на инструментальную панель и, не отпуская кнопку мыши, переведите курсор на то место инструментальной панели, в которое нужно поместить инструмент.

Черная линия на палитре указывает возможное расположение инструмента.

3. Отпустите кнопку мыши.

Объект-сечение сохраняется в качестве инструмента инструментальной панели.

Команды

СЕКПЛОСКОСТЬ

Создание объекта-сечения, который представляет собой секущую плоскость, проходящую через 3D объект

ИНСТРПАЛВКЛ

Открытие окна инструментальных палитр

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Нет

Построение секущей линии с несколькими сегментами (изломами) осуществляется в режиме "Вычерчивание сечения" команды СЕКПЛОСКОСТЬ. Другой способ добавления излома к существующему объекту-сечению заключается в использовании пункта "Добавить излом секущей плоскости" контекстного меню.

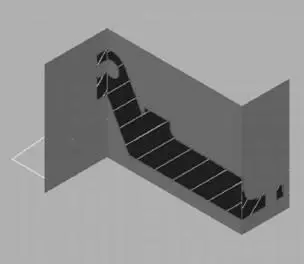

Объект-сечение, построенный с помощью сегмента с изломом

При добавлении излома к существующему объекту-сечению создаётся сегмент, перпендикулярный выбранному сегменту, в направлении, определяемом ручкой "Направление". К боковым или задним линиям объекта-сечения добавить изломы невозможно. При добавлении изломов к сечению параметр "Ближайшая привязка" временно включается.

После добавления изломов можно улучшить сегменты с изломами, используя ручки объекта-сечения .

Добавление изломов секущей плоскости
