Autodesk - AutoCAD 2008. Руководство пользователя

Команды

СЕКПЛОСКОСТЬ

Создание объекта-сечения, который представляет собой секущую плоскость, проходящую через 3D объект

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Нет

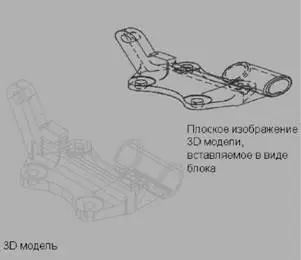

Командой ПЛОСКСНИМОК создаётся плоский вид всех 3D тел и областей текущего вида.

Полученный вид представляет собой блок, являющийся плоскостным представлением 3D модели, спроектированным на плоскость XY. Эта процедура аналогична получению "снимка" всей 3D модели с помощью камеры и последующего устранения эффекта объёмности на фотографии. После вставки блока его можно изменять, поскольку плоский вид состоит из 2D геометрических объектов. Эта функция особенно удобна для создания технических иллюстраций.

Перед применением команды ПЛОСКСНИМОК не обязательно задавать какой-то определённый вид. Можно настроить чертёж в ортогональном или параллельном виде.

Плоский вид создается со следующими параметрами:

■ Вид включает все 3D объекты на видовом экране пространства модели. Объекты, которые не следует помещать в вид, необходимо расположить на отключённых или замороженных слоях.

■ Плоские виды создаются в виде блоков, которые можно переименовывать и редактировать с помощью команды БЛОКРЕД.

■ Создаваемый блок определяется настройками отображения для линий переднего плана и скрытых линий, выполняемыми в диалоговом окне "Плоский снимок".

■ Скрытые линии фиксируются и отображаются в блоке с помощью настроек отображения для параметра "Линии заднего плана" в диалоговом окне "Плоский снимок".

■ 3D объекты, рассечённые объектом-сечением, помещаются в вид целиком. Командой ПЛОСКСНИМОК эти объекты помещаются в вид так, как если бы они не были рассечены.

ПРИМЕЧАНИЕ. Для построения профилей изображений 3D тел в пространстве листа применяется команда Т-ПРОФИЛЬ.

Создание плоского 2D вида 3D модели

1. Настройте вид 3D модели.

2. В командной строке введите плоскснимок.

3. В диалоговом окне "Плоский снимок" в группе "Назначение" выберите один из параметров.

4. Измените цвет и тип для фоновых и погашенных линий.

5. Нажмите кнопку "Создать".

6. Укажите на экране точку вставки для размещения блока. При необходимости отрегулируйте положение базовой точки, масштаб и угол поворота. Создаётся блок, состоящий из 2D геометрической структуры, который проецируется на плоскость XY текущей ПСК.

Команды

ПЛОСКСНИМОК

Создание 2D представления всех 3D объектов в текущем виде

Т-ПРОФИЛЬ

Создает профили трехмерных тел в пространстве листа

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Нет

При аннотировании чертежей можно пользоваться инструментами и свойствами, упрощающими работу с аннотациями.

К аннотациям относятся примечания, поясняющие обозначения других типов, а также объекты, обычно используемые для добавления информации к чертежу.

Примеры аннотаций

■ Примечания и метки

■ Таблицы

■ Размеры и допуски

■ Штриховки

■ Метки-идентификаторы

■ Блоки

Типы объектов, которые можно использовать при создании аннотаций

■ Штриховки

■ Текст (однострочный и многострочный)

■ Таблицы

■ Размеры

■ Допуски

■ Выноски и мультивыноски

■ Блоки

■ Атрибуты

Можно автоматизировать процесс масштабирования аннотаций в различных видовых экранах листа и в пространстве модели.

Для объектов, обычно используемых при аннотировании чертежей, предусмотрено свойство "Аннотативный". Это свойство позволяет автоматизировать процесс масштабирования аннотаций для вывода на печать или отображения в соответствии с требуемым форматом листа бумаги.

Вместо создания нескольких аннотаций разных размеров в отдельных слоях можно включить для объекта или стиля свойство "Аннотативный" и задать масштаб аннотаций для видовых экранов компоновки или модели. Масштаб аннотаций определяет размер аннотативных объектов относительно геометрии модели на чертеже.

Для просмотра видеоролика с инструкциями щелкните на стрелке "Просмотр".

Указанные ниже объекты, обычно используемые при аннотировании чертежей, содержат свойство "Аннотативный".

■ Текст

■ Размеры

■ Штриховки

■ Допуски

■ Мультивыноски

■ Блоки

■ Атрибуты

Если для такого объекта активизировано свойство "Аннотативный" (задано значение "Да"), этот объект называется аннотативным объектом.

Для аннотативных объектов следует задать формат бумаги. Масштаб аннотаций, заданный для видовых экранов листа и пространства модели, определяет размер аннотативных объектов в этих пространствах.

Ниже приведена типичная процедура аннотирования чертежа с автоматическим масштабированием аннотаций.

1. Создайте аннотативные стили.

2. В пространстве модели задайте значение масштаба аннотаций, при котором аннотации будут выводиться на печать или на экран.

3. Создайте аннотативные объекты с применением аннотативных стилей.

Если требуется отобразить один или несколько аннотативных объектов в другом масштабе, выполните следующие действия.

1. Добавьте к аннотативным объектам дополнительный масштаб.

2. Задайте для масштаба аннотаций значение, соответствующее новому масштабу (размер объектов, поддерживающих новый масштаб, изменится в соответствии с масштабом аннотаций).

3. При необходимости измените местоположение аннотативных объектов в соответствии с новым масштабом.

При создании листов выполните следующие действия.

1. Создайте новый лист или назначьте лист текущим.

2. Создайте видовые экраны.

3. Задайте масштаб аннотаций для каждого видового экрана. (Для каждого видового экрана масштаб аннотаций должен совпадать с масштабом видового экрана.)

Более подробную информацию о настройке отображения/скрытия аннотативных объектов см. в разделе Отображение аннотативных объектов. Более подробную информацию о добавлении значений масштаба к аннотативным объектам см. в разделе Добавление и изменение масштабируемых представлений.
