Если этот параметр не выбран, на вкладке "Модель" отображается пространство одной модели. Возможность отображения других объектов аннотаций на вкладке "Модель" зависит от значения АННОВСЕВИДИМЫЕ. Кроме того, на видовых экранах пространства листа возможно отобразить больше объектов различного размера нежели в AutoCAD 2008 и более поздних версиях.

Информацию о процедуре задания этого параметра для аннотативных объектов см. в разделе Сохранение чертежей с визуальной четкостью аннотативных объектов.

См. также:

■ Работа с аннотативными стилями

Применение аннотативных стилей максимально упрощает процедуру аннотирования чертежа.

На основе текстовых, размерных стилей и стилей мультивыносок можно создавать объекты.

В диалоговых окнах, с помощью которых определяются эти объекты, предусмотрен флажок "Аннотативный", предназначенный для преобразования стиля в аннотативный стиль. В диалоговых окнах и на палитре "Свойства" перед именами аннотативных стилей отображается специальный значок .

Для создаваемых аннотативных текстовых стилей следует указать значение "Высота листа". Параметр "Высота листа" определяет высоту текста в пространстве листа.

ПРИМЕЧАНИЕ. Если для стиля размеров или мультивыносок задано значение параметра "Высота листа", это значение применяется вместо значения параметра "Высота листа", заданного для текстового стиля.

При изменении определения стиля, предусматривающем преобразование аннотативного стиля в обычный или наоборот, существующие объекты, которые ссылаются на этот стиль, не обновляются автоматически в соответствии с новым значением свойства "Аннотативный" для стиля или определения. Для обновления существующих объектов в соответствии со значениями свойств "Аннотативный", заданными для стиля, следует выполнить команду АННООБНОВИТЬ.

При изменении значения свойства "Стиль" для существующего объекта (независимо от того, является ли он аннотативным или нет) значения свойств "Аннотативный" для этого объекта приводятся в соответствие с новым стилем. Если для стиля не задана фиксированная высота (значение параметра "Высота" равно 0), высота объекта на листе вычисляется на основе текущей высоты объекта и масштаба аннотаций.

См. также:

■ Работа с текстовыми стилями

■ Создание аннотативного текста

■ Размерные стили

■ Создание аннотативных размеров и допусков

■ Работа со стилями выносок

■ Создание аннотативных выносок и мультивыносок

Процедуры создания аннотативного стиля

■ Выполните одну из следующих процедур.

■ Процедура создания нового аннотативного текстового стиля

■ Процедура преобразования обычного текстового стиля в аннотативный

■ Процедура создания нового стиля аннотативных размеров

■ Процедура преобразования существующего размерного стиля в аннотативный

■ Процедура создания нового стиля аннотативных мультивыносок

■ Процедура преобразования существующего стиля мультивыносок в аннотативный

Процедуры создания аннотативных объектов на основе аннотативных стилей

■ Выполните одну из следующих процедур.

■ Процедура создания однострочного аннотативного текста

■ Процедура создания многострочного аннотативного текста

■ Процедура создания аннотативного размера

■ Процедура создания аннотативной мультивыноски

Команды

АННООБНОВИТЬ

Обновление существующих объектов в соответствии с текущими свойствами их стилей

РЗМСТИЛЬ

Создание и модификация размерных стилей

МВЫНОСКАСТИЛЬ

СТИЛЬ

Создание и изменение текстовых стилей, а также задание текущего текстового стиля

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Нет

Текст служит для создания примечаний и меток на чертеже. Аннотативный текст создается на основе аннотативного стиля текста, который определяет высоту текста на листе бумаги.

Текущий автоматически определяет размер текста, отображаемого в пространстве модели и на видовых экранах пространства листа.

Например, если отображаемый на листе текст должен иметь высоту 3/16 дюйма, можно задать значение 3/16 дюйма для высоты на листе в текстовом стиле. Если для видового экрана задан масштаб "1/2 дюйма = 1 футу 10 дюймам", при добавлении текста на этом видовом экране текущий масштаб аннотаций, для которого задано то же значение, что и для масштаба видового экрана, обеспечивает автоматическое масштабирование текста до высоты приблизительно 4,5 дюйма.

Можно также преобразовать обычный текст в аннотативный, изменив значение свойства "Аннотативный" на "Да" применительно к данному тексту. Это относится к любому тексту, созданному на основе стилей текста или с помощью команд ТЕКСТ и МТЕКСТ.

Можно задать ориентацию аннотативных текстовых объектов, соответствующую ориентации листа бумаги. Боле подробную информацию о задании ориентации аннотативных объектов см. в разделе Задание ориентации аннотаций.

См. также:

■ Нанесение текста

■ Работа с аннотативными стилями

Процедура создания нового аннотативного текстового стиля

1. Выберите пункт меню "Формат"→"Текстовые стили".

2. В диалоговом окне "Текстовые стили" нажмите "Новый".

3. В диалоговом окне "Новый текстовый стиль" введите имя нового стиля.

4. Нажмите "OK".

5. В диалоговом окне "Текстовые стили" в разделе "Размер" выберите "Аннотативный".

6. В поле "Высота текста в пространстве листа" введите высоту текста, отображаемого на листе.

7. Нажмите кнопку "Применить".

8. Для задания этого стиля в качестве текущего текстового стиля выберите "Установить как текущее" (не обязательно).

9. Нажмите кнопку "Закрыть".

СТИЛЬ

Процедура преобразования обычного текстового стиля в аннотативный

1. Выберите пункт меню "Формат"→"Текстовые стили".

2. В диалоговом окне "Текстовые стили" выберите стиль из списка "Стили".

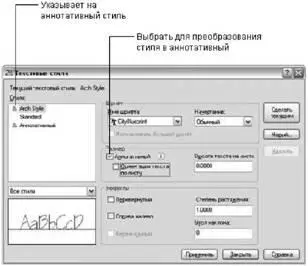

ПРИМЕЧАНИЕ. Значок рядом с именем текстового стиля указывает на то, что этот стиль уже является аннотативным.

3. В разделе "Размер" выберите "Аннотативный".

4. В поле "Высота текста в пространстве листа" введите высоту текста, отображаемого на листе.
