Autodesk - AutoCAD 2008. Руководство пользователя

1. На объекте-сечении выберите секущую линию.

2. Нажмите на секущей линии правую кнопку мыши. Выберите "Добавить излом секущей плоскости".

3. Переведите курсор на секущую линию.

4. Выберите точку на секущей линии, в которую нужно поместить излом, перпендикулярный выбранному сегменту.

Для построения других изломов повторите эти действия.

ПРИМЕЧАНИЕ. В программе не допускается введение изломов, которые приводят к самопересечению или замыканию линии. Если это происходит, точка ввода игнорируется, а в командной строке выводится сообщение об ошибке.

Команды

СЕКПЛОСКОСТЬ

Создание объекта-сечения, который представляет собой секущую плоскость, проходящую через 3D объект

ИЗЛОМРАЗРЕЗ

Добавление сегмента с изломом к объекту-сечению

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Нет

Если для объекта-сечения включена функция псевдоразреза, в пространстве модели можно динамически строить сечения 3D модели. При перемещении объекта-сечения через 3D модель его прозрачный указатель секущей плоскости разрезает тело, поверхность или область в режиме реального времени.

Функция псевдоразреза представляет собой аналитический инструмент, позволяющий видеть геометрию среза в 3D теле, поверхности или области в том месте, где объект-сечение пересекает 3D геометрическую структуру.

Можно также применять функцию псевдоразреза для анализа модели, перемещая объект-сечение назад и вперёд. Например, плавно передвигая объект-сечение через двигатель в сборе, можно визуализировать его внутренние компоненты.

Перед началом работы с псевдоразрезом необходимо разобраться с некоторыми ключевыми свойствами этой функции.

Использование функции псевдоразреза возможно только для 3D объектов и областей в пространстве модели.

■ Функция псевдоразреза включается или отключается в зависимости от режима, используемого при создании объекта-сечения. Например, выбор грани создаёт объект-сечение с включённой функцией псевдоразреза; в режиме "Вычерчивание сечения" создаётся объект-сечение с отключённой функцией псевдоразреза. После того как объект-сечение создан, функцию псевдоразреза любого объекта-сечения можно включить или отключить вручную.

■ В чертеже можно иметь несколько объектов-сечений; однако функция псевдоразреза может быть активна только для одного из них. Например, в модели имеется два объекта-сечения: Сечение А и Сечение В. Если функция псевдоразреза Сечения А включена и выполняется активизирование функции псевдоразреза для Сечения В, функция псевдоразреза для Сечения А автоматически отключается.

■ Отключение слоя объекта-сечения не приводит к отключению функции псевдоразреза, но при замораживании слоя функция отключается.

■ При включенной функции псевдоразреза можно с помощью ручек плавно передвигать сегменты объекта-сечения и наблюдать результирующий эффект в 3D модели.

Включение и отключение функции псевдоразреза

1. Выберите объект-сечение.

2. Нажмите на секущей линии правую кнопку мыши

3. Для включения функции выберите пункт "Активизировать формирование псевдоразрезов". Если функция включена, нажмите, чтобы отключить ее.

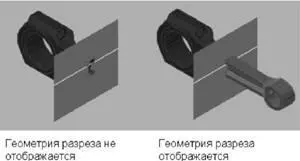

Отображение геометрии срезов

1. Выберите объект-сечение.

2. Нажмите на секущей линии правую кнопку мыши Для включения функции выберите пункт "Показать геометрию срезов.

Геометрия срезов отображается в соответствии с настройками "Линия переднего плана" в диалоговом окне "Параметры сечения".

Команды

ПСЕВДОРАЗРЕЗ

Включение режима псевдоразреза для выбранного объекта-сечения.

СЕКПЛОСКОСТЬ

Создание объекта-сечения, который представляет собой секущую плоскость, проходящую через 3D объект

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Нет

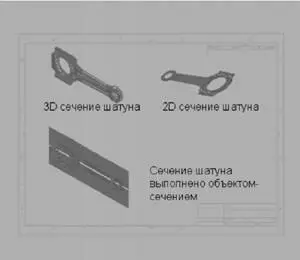

Предусмотрена возможность создания представления области поперечного сечения в виде 2D или 3D блока в месте пересечения 3D модели объектом-сечением.

Тип создаваемого блока задаётся в диалоговом окне "Создание сечения/уровня". Если в проекте требуется построение 2D чертежей уровней или 2D поперечных сечений, в режиме "2D сечение / уровень" создаётся точное представление блока, готовое для нанесения размеров. Если создаётся презентация и требуется опубликовать или тонировать срез 3D модели, используется режим "3D сечение".

При создании сечений нужно учитывать некоторые дополнительные обстоятельства.

■ Как 2D, так и 3D сечения могут быть вставлены в чертёж в виде неименованного блока или сохранены во внешнем файле в виде "пблока". Созданные сечения строятся в виде блоков, которые можно переименовывать и редактировать командой БЛОКРЕД.

■ Перед вставкой блоков в чертёж их можно поворачивать и изменять их масштаб. Предусмотрено также изменение базовой точки вставки.

■ Для создания сечений могут использоваться 3D объекты, вставленные в чертёж в виде внешних ссылок и блоков.

■ 2D сечения строятся с помощью 2D отрезков, дуг, окружностей, эллипсов, сплайнов и образцов штриховки.

■ 3D сечения строятся с помощью 3D тел и поверхностей, но для контуров профилей и образцов штриховки используются 2D отрезки.

■ Управление свойствами отображения блоков 2D сечений/уровней и блоков 3D сечений осуществляется в диалоговом окне "Параметры сечения".

Создание 2D или 3D сечения

1. Выберите объект-сечение. Нажмите на секущей линии правую кнопку мыши и выберите пункт "Создание 2D/3D сечения".

2. В диалоговом окне "Создание сечения/уровня" выберите "2D сечение/уровень" или "3D сечение".

3. Выберите "Включить все объекты".

4. В группе "Назначение" выберите "Вставить в виде нового блока".

5. Нажмите кнопку "Создать".

6. Укажите на экране точку вставки.

Вставляется неименованный блок, состоящий из 2D или 3D геометрической структуры.
