ПРИМЕЧАНИЕ. Маркер исчезает при панорамировании или зумировании с помощью мыши.

Все неассоциативные размеры чертежа можно быстро и просто преобразовать в ассоциативные. С помощью команды БВЫБОР выбираются все неассоциативные размеры, а затем командой РЗМПРИКРЕПИТЬ задаются ассоциативные связи с точками объектов путем перебора всех выбранных размеров.

Все ассоциативные размеры чертежа можно быстро и просто преобразовать в неассоциативные. С помощью команды БВЫБОР выбираются все ассоциативные размеры, затем командой РЗМОТКРЕПИТЬ выбранные размеры преобразовываются в неассоциативные.

См. также:

■ Ассоциативные размеры

■ Сохранение чертежей в форматах прежних версий

Ассоциативное прикрепление размеров к объектам

1. Выберите пункт меню "Размер"→"Прикрепить размеры".

2. Выберите один или несколько размеров для ассоциативного прикрепления.

3. Выполнить одно из следующих действий:

■ Укажите новое положение начальной точки выносной линии.

■ Введите си выберите геометрический объект для ассоциативного связывания с размером.

■ Нажмите ENTER для пропуска начальной точки текущей выносной линии и перехода к следующей.

■ Нажмите ESC для завершения команды с сохранением уже установленной ассоциативности размеров.

4. Повторить предыдущий пункт нужное число раз.

РЗМПРИКРЕПИТЬ

Разрыв ассоциативной связи размеров с объектами

1. В командной строке введите "РЗМОТКРЕПИТЬ".

2. Выделите размеры, для которых требуется удалить ассоциативную связь, и нажмите ENTER.

Команды

РЗМОТКРЕПИТЬ

Отмена ассоциативности выбранных размеров

РЗМПРИКРЕПИТЬ

Ассоциирование выбранных размеров с геометрическими объектами

РЗМРЕГЕН

Обновление расположения всех ассоциативных размеров

РАСЧЛЕНИТЬ

Разбиение составного объекта на составляющие его объекты

Системные переменные

DIMASSOC

Управляет ассоциативностью размерных объектов и расчленением размеров.

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Имеется возможность нанесения допусков формы и расположения, выражающих отклонения формы, контура, ориентации и расположения элементов чертежа.

Допуски формы и расположения иллюстрируют отклонения формы, контура, ориентации и расположения элементов чертежа. Такие допуски проставляются в прямоугольных рамках. В каждой рамке содержится исчерпывающая информация по допускам для соответствующего размера. Допуски формы и расположения могут строиться как с выносками, так и без них, в зависимости от используемой команды для нанесения допусков (ДОПУСК или ВЫНОСКА).

Рамка допуска формы и расположения состоит, по меньшей мере, из двух частей. В первой находится графический символ, обозначающий вид допуска (формы, расположения, сечения, биения и т.п.). Допуски формы подразделяются на допуски прямолинейности, плоскостности, округлости, цилиндричности и профиля продольного сечения. На чертеже обозначен позиционный допуск.

Редактирование рамок допусков формы и расположения осуществляется многими командами редактирования, а также с помощью ручек. Кроме того, для их указания можно использовать режимы объектной привязки. Также их можно редактировать с помощью ручек.

ПРИМЕЧАНИЕ. В отличие от размеров и выносок, допуски формы и расположения не могут ассоциативно прикрепляться к геометрическим объектам.

Можно также создать допуск. Подробнее о создании аннотативных допусков и о работе с ними см. Создание аннотативных размеров и допусков.

См. также:

■ Масштабирование аннотаций

Нанесение допуска формы и расположения

1. Выберите пункт меню "Размер"→"Допуск".

2. В диалоговом окне "Допуски формы и расположения" нажмите на первой ячейке группы "Симв" и выберите обозначение вида допуска.

3. В группе "Допуск 1" нажмите на крайней слева ячейке для нанесения диаметра.

4. В текстовом поле введите значение для первого допуска.

5. Если необходимо добавить символ зависимого допуска, нажмите на крайней справа ячейке, затем в диалоговом окне "Зависимый допуск" нажмите на нужном символе зависимого допуска.

6. Если необходимо, таким же образом проставьте второй допуск.

7. Нанесите буквенные обозначения баз в полях соответствующих групп.

8. Для каждой базы нажмите на соответствующей ячейке справа для вставки символа-модификатора.

9. В поле "Высота" введите значение высоты.

10. Нажмите на ячейке "Выступающее поле допуска" для вставки символа.

11. В поле "Идентификатор базы" добавьте значение базы.

12. Нажмите "OK".

13. Укажите на чертеже положение рамки допуска.

Размер

ДОПУСК

Нанесение допуска формы и расположения с выноской

1. В командной строке введите " выноска".

2. Укажите начальную точку выноски.

3. Укажите вторую точку выноски.

4. Дважды нажмите ENTER для вывода запросов на ввод обозначений.

5. Введите д(Допуск) для нанесения рамки допуска формы и расположения. Рамка допуска формы и расположения наносится у конечной точки выноски.

ВЫНОСКА

Команды

ВЫНОСКА

Построение линий, соединяющих пояснительные надписи с поясняемыми элементами

ДОПУСК

Нанесение допусков формы и расположения

Системные переменные

Нет записей

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Зависимые допуски связаны с элементами, размеры которых могут варьироваться.

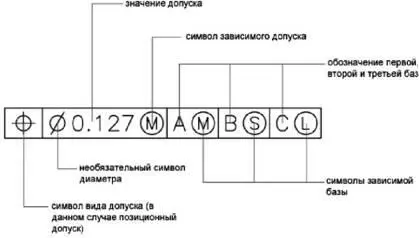

Во второй части допуска формы и расположения помещается числовое значение допуска. Перед значением может быть проставлено обозначение диаметра, а после значения — один из символов зависимого допуска.

Зависимые допуски связаны с элементами, размеры которых могут варьироваться.

■ При максимально допустимом припуске (символ "М", также известный как "МДП") элемент содержит максимальное количество материала, указанное значением допуска.

■ При МДП отверстие имеет минимальный диаметр, тогда как вал — максимальный.

■ При минимально допустимом припуске (символ "L") элемент содержит минимальное количество материала, указанное значением допуска.
