■ В этом случае отверстие имеет максимальный диаметр, а вал — минимальный.
■ Произвольным зависимым допуском (символ "S") считается тот, при котором в детали может содержаться любое в допустимых пределах количество материала.
Команды
ВЫНОСКА
Построение линий, соединяющих пояснительные надписи с поясняемыми элементами
ДОПУСК
Нанесение допусков формы и расположения
Системные переменные
Нет записей
Утилиты
Нет записей
Ключевые слова для команд
Нет записей
Комплект базовых плоскостей
За величиной допуска в рамке допуска формы и расположения можно проставить до трех необязательных обозначений баз с символами-модификаторами. Базой называется теоретически точный элемент детали (точка, ось или плоскость), относительно которой производятся измерения и контроль размеров. Обычно в роли баз выступают две или три взаимно перпендикулярные плоскости. В совокупности они называются комплектом базовых плоскостей.

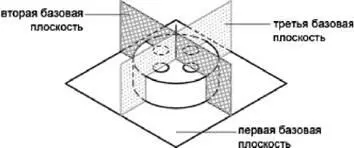

На следующем чертеже изображен комплект базовых плоскостей, используемый для контроля размеров детали.
Команды
ВЫНОСКА
Построение линий, соединяющих пояснительные надписи с поясняемыми элементами
ДОПУСК
Нанесение допусков формы и расположения
Системные переменные
Нет записей
Утилиты
Нет записей
Ключевые слова для команд
Нет записей
Выступающие поля допуска расположения
Дополнительно к позиционным допускам для их уточнения можно задавать выступающие поля допуска.
Дополнительно к позиционным допускам для их уточнения можно задавать выступающие поля допуска. Они могут, например, определять допуск перпендикулярности для детали, вставляемой или вворачиваемой в отверстие другой.
Перед символом выступающего поля допуска (
) ставится значение высоты, обозначающее минимальное выступающее поле допуска. Высота и сам символ проставляются в рамке, расположенной под рамкой допуска формы и расположения, как показано на следующем чертеже.
Команды
ВЫНОСКА
Построение линий, соединяющих пояснительные надписи с поясняемыми элементами
ДОПУСК
Нанесение допусков формы и расположения
Системные переменные
Нет записей
Утилиты
Нет записей
Ключевые слова для команд
Нет записей
Составные допуски
В составных допусках указываются два допуска для одной геометрической характеристики элемента, либо для элементов с различными требованиями к базам. Первый допуск относится к системе элементов, второй — к каждому элементу в отдельности. При этом второй допуск является более строгим, чем первый.
На чертеже пересечение базовых плоскостей А и В образует базовую ось, от которой определяется положение системы.

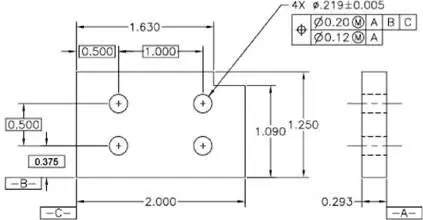

На следующем чертеже составной допуск относится и к диаметру системы отверстий, и диаметру каждого отверстия в отдельности.
При нанесении составного допуска вначале создается первая строка рамки допусков формы и расположения, а затем указывается тот же самый символ вида допуска для второй строки. Часть геометрического символа расширяется по обеим линиям. После этого вычерчивается вторая строка рамки.
Команды
ВЫНОСКА
Построение линий, соединяющих пояснительные надписи с поясняемыми элементами
ДОПУСК
Нанесение допусков формы и расположения
Системные переменные
Нет записей
Утилиты
Нет записей
Ключевые слова для команд
Нет записей
Печать и публикация чертежей
30
Подготовка чертежей к печати и публикации
При подготовке чертежа к печати или публикации ему назначается ряд параметров, сохраняемых в файле чертежа в виде набора для каждого листа. Настройка может осуществляться либо путем редактирования отдельных параметров, либо применением к листу какого-либо из ранее сохраненных наборов.
Основные сведения о подготовке чертежей к печати и публикации
Подготовка чертежа к печати или публикации требует задания многих параметров и опций, определяющих внешний вид чертежа. Эти параметры могут быть сохранены как набор параметров листа.
Один и тот же набор параметров листов можно назначить нескольким листам с помощью Диспетчера наборов параметров листов. Можно также импортировать набор параметров листов из другого чертежа и применить его к листам в текущем чертеже.
Наборы параметров листов используются в тех случаях, когда необходимо задать одни и те же настройки вывода на печать для нескольких листов.
Команды
ПАРАМЛИСТ
Управление параметрами компоновки, устройством печати, форматом бумаги и другими настройками для каждого нового листа
ИМПОРТПЛ
Импорт набора параметров листа из другого файла чертежа во вновь создаваемый лист
Системные переменные
Нет записей
Утилиты
Нет записей
Ключевые слова для команд
Нет записей
Задание настроек параметров листа
Параметры листа связаны с листами и хранятся в файле чертежа. Настройки, заданные в параметрах листа, определяют вид и формат листа, как он будет напечатан или опубликован.
Обзор настроек параметров листа
Параметры листа — это набор устройств печати и других настроек, определяющих вид и формат листа, как он будет напечатан или опубликован. Эти параметры можно изменять и применять к другим листам.
После того как чертеж полностью построен на вкладке "Модель", пользователь может сформировать компоновку листа для вывода чертежа на печать. При первом открытии вкладки разметки на листе отображается один видовой экран. Пунктирная линия обозначает печатаемую область листа для текущих настроек формата и печатающего устройства.
